6. Installazione
6.1 Posizione
Per assicurare un sufficiente raffreddamento del motore e delle
parti elettroniche, osservare le seguenti precauzioni:
• Installare la Hydro Multi-E in modo da garantire un raffredda-
mento adeguato.
• Tenere pulite le alette di raffreddamento e le palette della ven-
tola del motore.
Hydro Multi-E non è adatto per l'installazione all'aperto.
Il gruppo di aumento pressione deve essere posizionato con uno
spazio libero di 1 metro davanti e su entrambi i lati.

6.2 Installazione meccanica

Le frecce sulla base della pompa indicano la direzione del flusso
dell'acqua nella pompa.
La tubazione collegata al gruppo di aumento pressione deve
essere di dimensioni adeguate. Montare giunti di espansione nei
tubi di aspirazione e mandata per evitare risonanza. Vedi fig. 4.
Collegare i tubi ai collettori del gruppo di aumento pressione.
Il collettore è dotato di un tappo filettato installato su un'estremità.
Se si deve utilizzare questa estremità, rimuovere il tappo filettato,
applicare una guarnizione di tenuta all'altra estremità del collet-
tore e montare qui il tappo filettato. Per i collettori dotati di flange,
montare una flangia cieca con guarnizione.
Serrare tutte le viti del gruppo di aumento pressione prima
dell'avviamento.
Se i gruppi di aumento pressione vengono installati in condomini
o se la prima utenza sulla tubazione è vicina al gruppo di
aumento pressione, si consiglia di montare supporti per i tubi di
aspirazione e mandata per evitare la trasmissione delle vibrazioni
alla tubazione. Vedi fig. 4.
Posizionare il gruppo di aumento pressione su una superficie
piana e solida, ad esempio un pavimento in cemento o apposite
fondamenta. Se il gruppo di aumento pressione non viene dotato
di sistemi di smorzamento delle vibrazioni, deve essere fissato al
pavimento o alla fondazione.
I tubi devono essere fissati a parti dell'edificio per assicurare che
non possano spostarsi o subire torsioni.
1
2

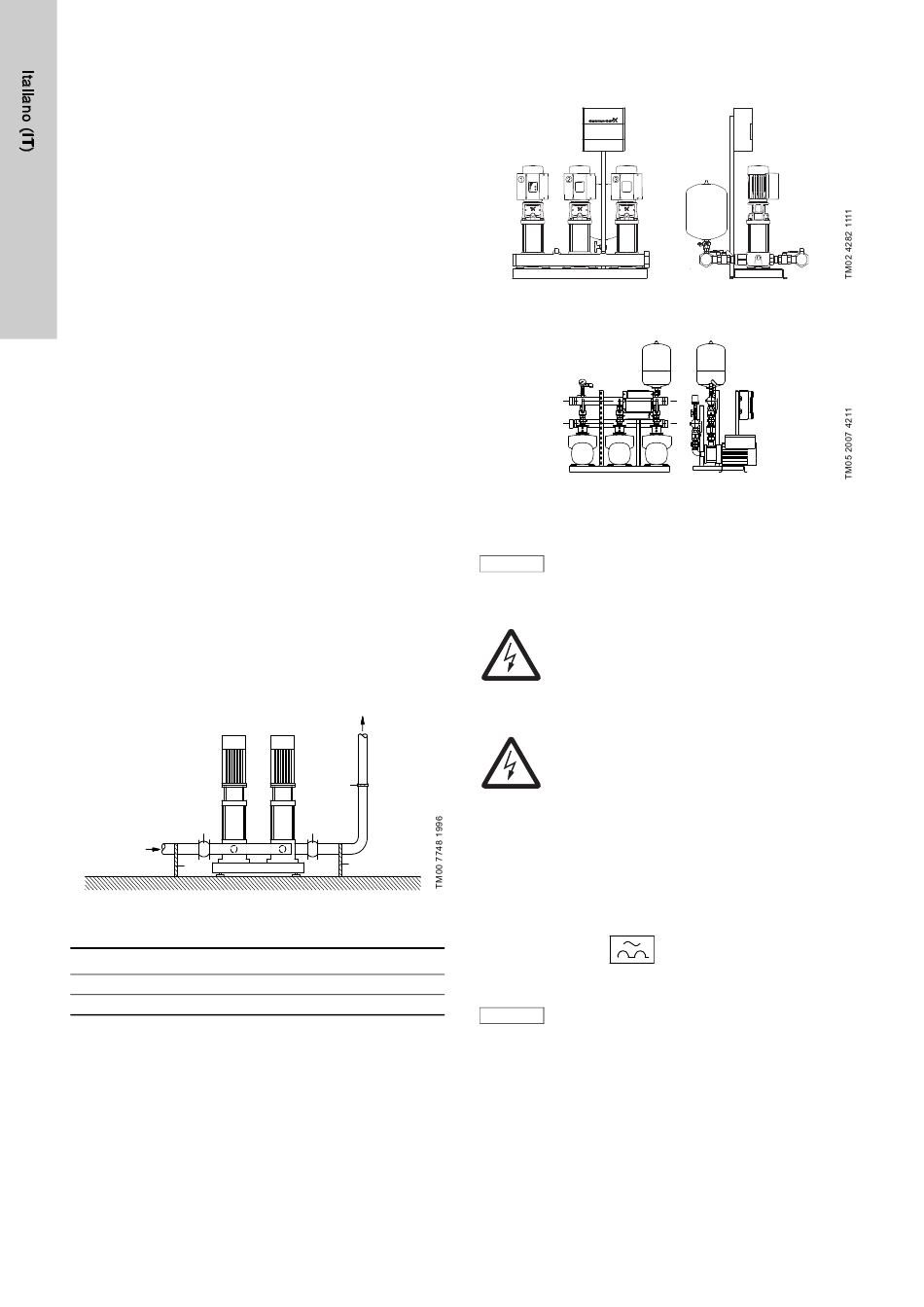

Fig. 4 Esempio di installazione con giunti a espansione e
supporti per tubi.
Pos. Descrizione
1 Giunto a espansione
2 Supporto del tubo
I giunti a espansione e i supporti dei tubi mostrati in fig.
sono inclusi nella dotazione standard di Hydro Multi-E.
178
6.3 Impianto elettrico, Hydro Multi-E con pompe
6.3.1 Protezione contro la scossa elettrica, contatto indiretto
2
I conduttori di terra di protezione devono essere sempre contras-
segnati dai colori giallo/verde (PE).
1
6.3.2 Protezione supplementare
Se Hydro Multi-E è collegato ad un impianto elettrico in cui è uti-
2
lizzato un interruttore di perdita a terra (ELCB) come protezione
supplementare, quest'ultimo deve essere contrassegnato dai
seguenti simboli:
4 non
La corrente di dispersione di Hydro Multi-E si può trovare nella
sezione
monofase
Fig. 5 Hydro Multi-E con pompe CRE monofase
Fig. 6 Hydro Multi-E con pompe CME monofase
L'utilizzatore o l'installatore è responsabile della
corretta messa a terra e protezione conforme-
Nota mente alle normative in vigore localmente. Tutti i
lavori devono essere eseguiti da personale quali-
ficato.
Avvertimento
Effettuare collegamenti nel quadro di controllo di
Hydro Multi-E o nella morsettiera di ciascuna sin-
gola pompa soltanto se l'alimentazione elettrica è
stata disinserita da almeno 5 minuti.
Avvertimento
Hydro Multi-E deve essere collegato a terra e pro-
tetto da contatti indiretti conformemente alle nor-
mative in vigore localmente.
ELCB
Quando si sceglie un interruttore differenziale,
è necessario tenere presente la corrente di
Nota
dispersione complessiva di tutte le apparecchia-
ture elettriche presenti nell'impianto.
18.2 Corrente di dispersione.
