13. Светодиоды системы световой индикации
и реле системы сигнализации
Условия эксплуатации Hydro Multi-E визуализируются с
помощью светодиодов зеленого и красного цвета системы

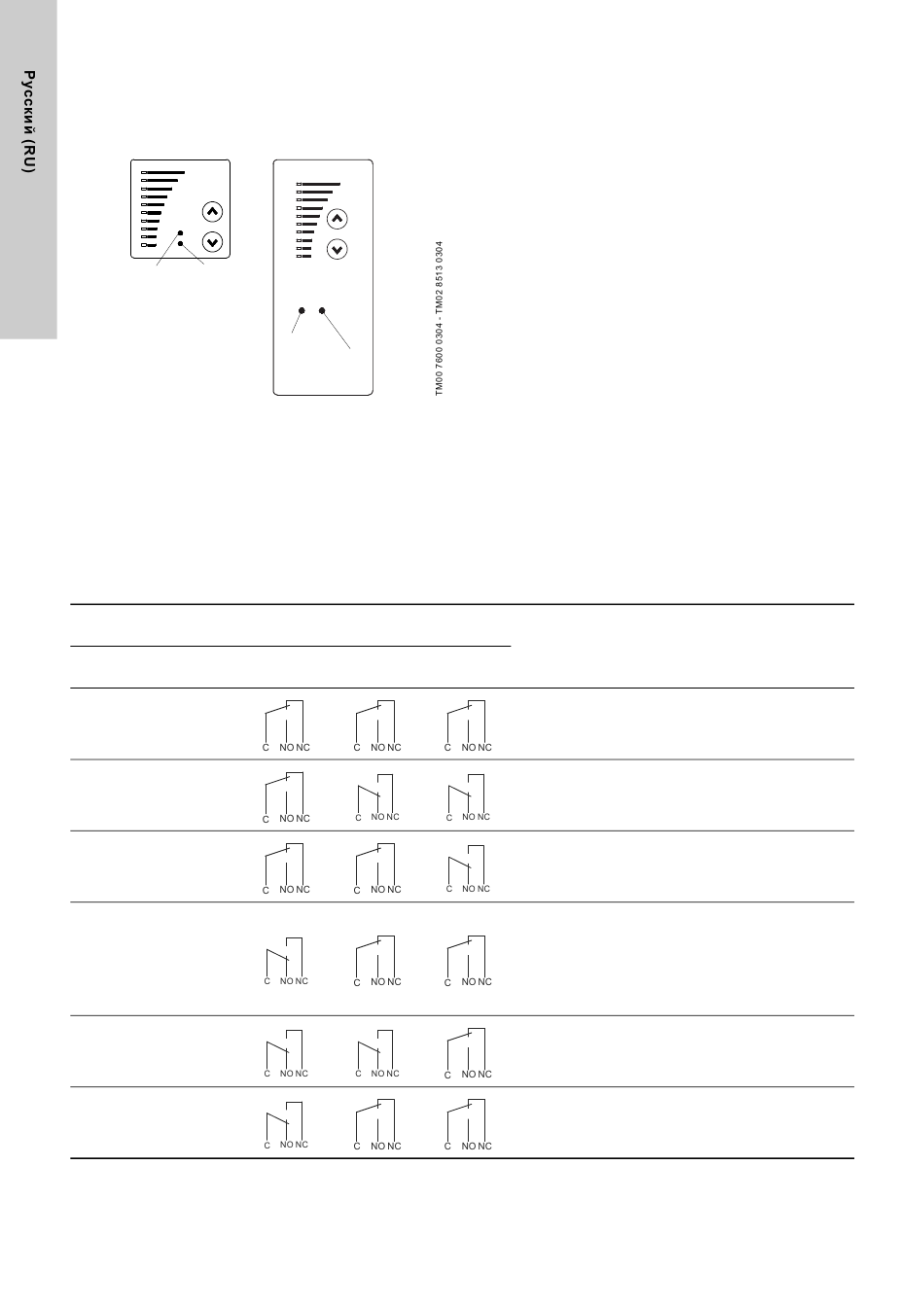

световой индикации на панели управления, см. рис. 28.
Зелёный Красный
Рис. 28 Световые индикаторы на панелях управления
одно- и трехфазных насосов
Hydro Multi-E оснащен выходом сигнала, подаваемого через
встроенное реле и свободного от потенциала.
Выход сигнала с помощью R100 может настраиваться для
индикации неисправности, рабочего режима или готовности к
эксплуатации, смотрите раздел
сигнализации неисправности, нормального режима или
готовности к эксплуатации.
В приведенной ниже таблице представлены функции двух
светодиодов системы световой индикации и реле сигнализации:
Светодиоды индикации
Сбой Работа
(красный) (зелёный)
Выкл Выкл
Горит
Выкл
постоянно
Выкл Мигает
Горит
Выкл
постоянно
Горит Горит
постоянно постоянно
Горит
Мигает
постоянно
Сброс индикации ошибки
Индикация ошибки (красная лампочка) будет автоматически
сброшена, как только ошибка будет устранена.
324
Зелёный
Красный
10.3.2 Выбор реле
Реле системы сигнализации работает в
режиме:
Сбоя Работы
Описание
Готовности
к работе
Отключено электропитание.
Hydro Multi-E находится в эксплуатации.
На Hydro Multi-E с пульта R100, панели управления или
через шину связи GENIbus была подана команда на
отключение.
Hydro Multi-E был остановлен в результате сбоя и
будет пытаться вновь запуститься.
В том случае, когда "Сигнал датчика за пределами
допуст. значен.", Hydro Multi-E будет останавливаться,
а индикацию неисправности нельзя будет сбросить до
тех пор, пока сигнал датчика снова не окажется в
пределах допустимого диапазона.
Станция Hydro Multi-E все еще работает, но один или
два насоса неисправны. Ошибка будет сброшена
автоматически, когда ошибка исчезнет.
На Hydro Multi-E с пульта R100, панели управления или
через шину связи GENIbus была подана команда на
отключение, но один или два насоса неисправны.
