10. Nastavení pomocí R100
Stanice Hydro Multi-E je navržena pro bezdrátovou komunikaci
pomocí dálkového ovladače R100.

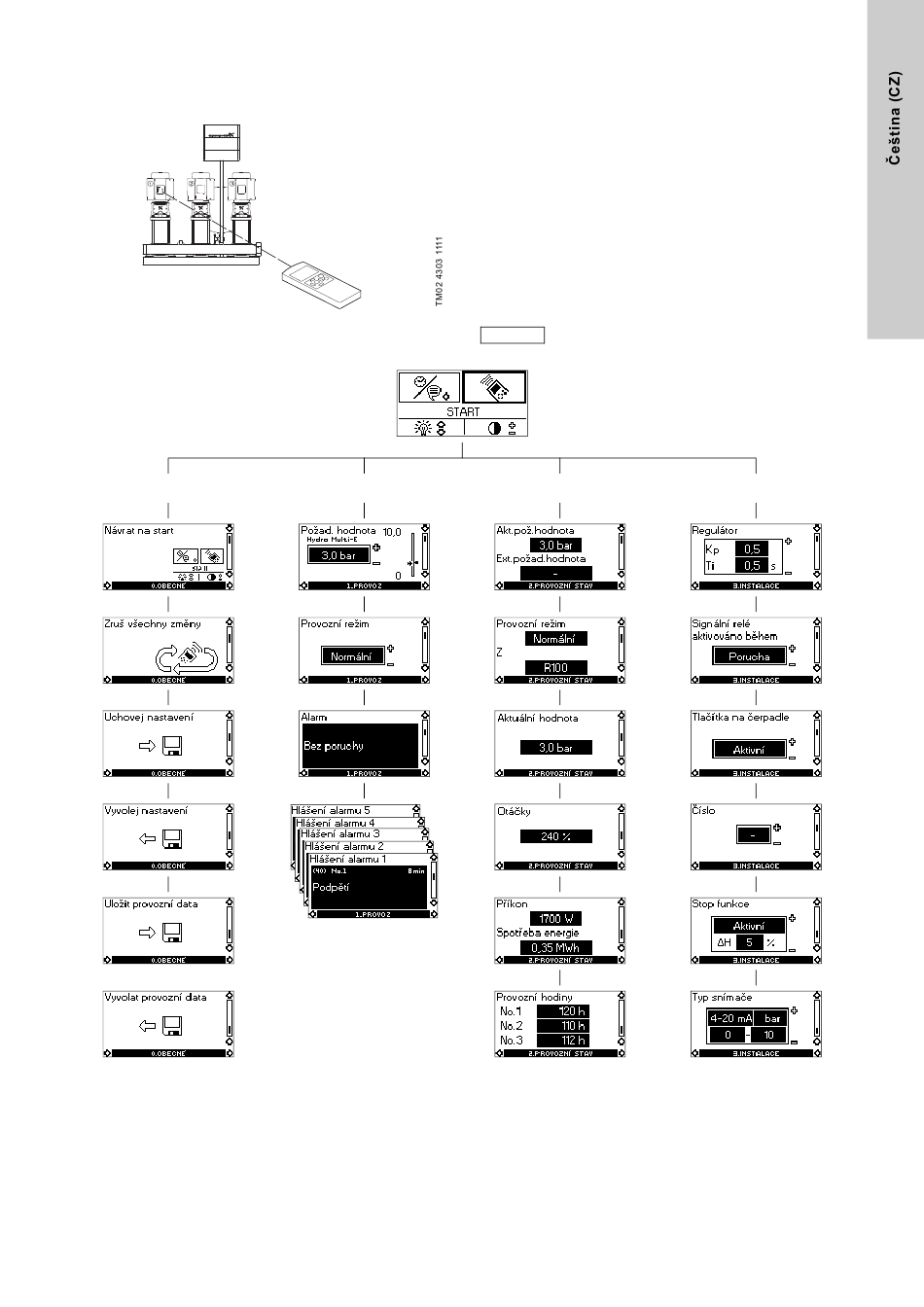

Obr. 25 R100 komunikuje s Hydro Multi-E pomocí
infračerveného světla
0. VŠEOBECNĚ
Obr. 26 Struktura menu
1. PROVOZ
10.1.1
10.1.2
10.1.3
10.1.4
V průběhu komunikace musí být dálkový ovladač R100 obrácen
směrem k ovládacím panelu čerpadla. V průběhu komunikace
dálkového ovladače R100 se stanicí Hydro Multi-E bude rychle
blikat červené signální světlo.
Dálkový ovladač R100 umožňuje nastavování parametrů
čerpadla a odečet provozního stavu Hydro Multi-E.
Displejová zobrazení jsou rozdělena do čtyř paralelních menu
(viz obr. 26):
0. VŠEOBECNĚ (viz návod k použití dálkového ovladače R100)
1. PROVOZ
2. PROVOZNÍ STAV
3. INSTALACE
Čísla uvedená nad každým jednotlivým displejovým zobrazením
na obr. 26 se vztahují k odstavcům popisujícím dané displejové
zobrazení.
Menu se mohou lišit v závislosti na modelu
Pokyn
dálkového ovladače.
2. PROVOZNÍ STAV
10.2.1
10.2.2
10.2.3
10.2.4
10.2.5
10.2.6
3. INSTALACE
10.3.1
10.3.2
10.3.3
10.3.4
10.3.5
10.3.6
