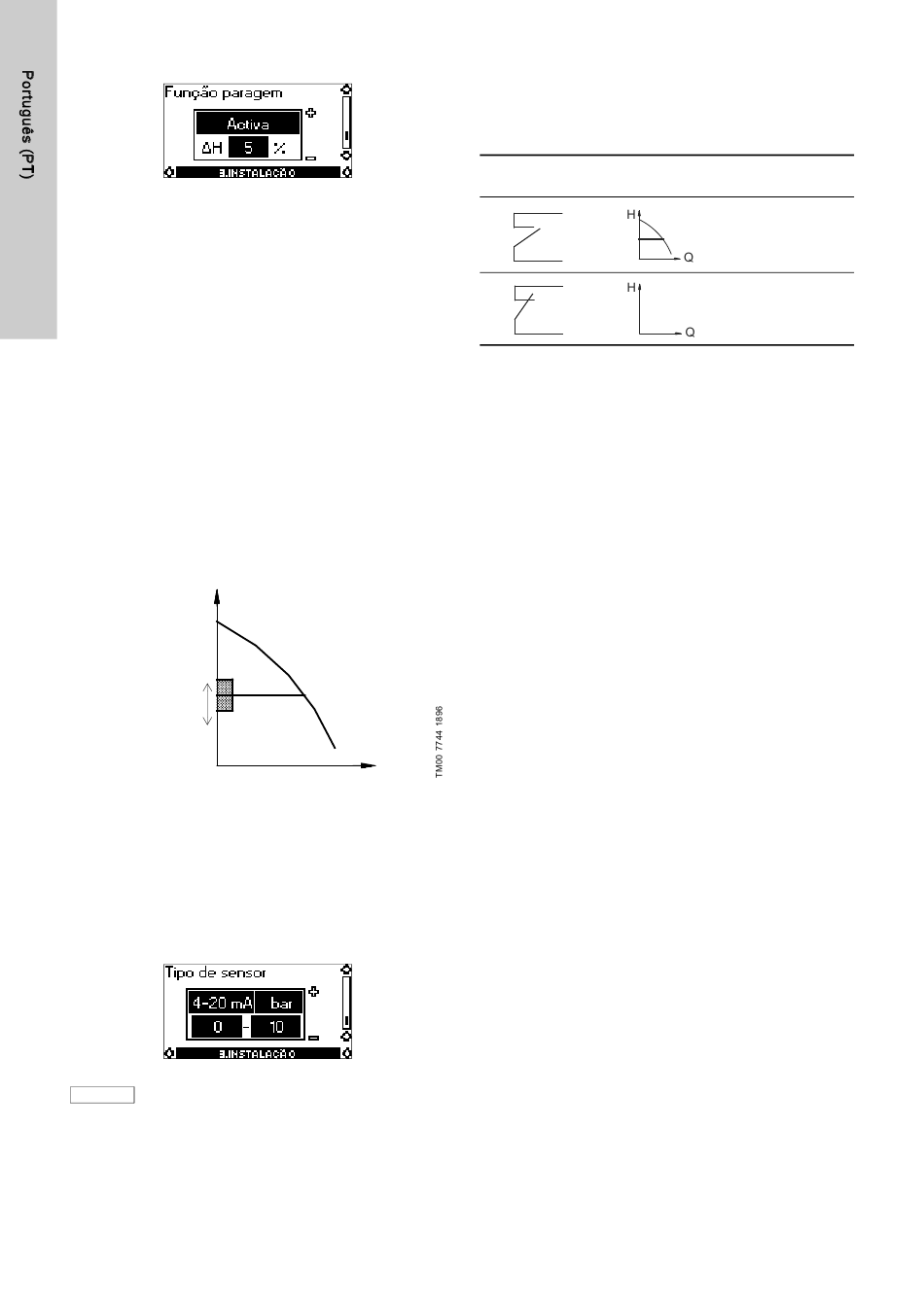

10.3.5 Função de paragem
O objectivo da função de paragem consiste em parar o
Hydro Multi-E perante um caudal muito reduzido para evitar o
consumo desnecessário de energia.
A função só se encontra activada quando uma bomba está em
funcionamento.
A função de paragem pode ser configurada para os seguintes
valores:
• Activo
• Não activo.
O caudal reduzido é detectado através do "dispositivo de
detecção do caudal reduzido" integrado.
O Hydro Multi-E irá verificar regularmente o caudal reduzindo a
velocidade durante um curto período de tempo, verificando tam-
bém as alterações na pressão. Se não existirem alterações ou se
existirem apenas pequenas alterações na pressão, isto significa
que existe um caudal reduzido.
Quando o Hydro Multi-E detecta um caudal reduzido, a velocidade
aumenta até a pressão de paragem (valor de ajuste efectivo + 0,5 ×
∆H) ser atingida e o Hydro Multi-E pára. Quando a pressão descer
até à pressão de arranque (valor de ajuste efectivo - 0,5 × ∆H),
o Hydro Multi-E reinicia.
∆H indica a diferença entre as pressões de arranque e de para-
gem. Consulte a fig. 27.
H
Pressão de paragem
∆H
Pressão de arranque
Fig. 27 Diferença entre as pressões de arranque e de
paragem (∆H)
O ∆H está configurado de fábrica para 10 % do valor de ajuste
efectivo.
O ∆H pode ser configurado entre o intervalo de 5 % a 30 % do
valor de ajuste real.
A função de paragem requer uma pressão de pré-carga do depó-
sito de 0,7 × o valor de ajuste actual.
10.3.6 Sensor
A configuração do sensor só é relevante para o
Nota
funcionamento normal.
Seleccione entre os valores seguintes:
• sinal de saída do sensor:
0-10 V
0-20 mA
4-20 mA
• unidade de medição do sensor:
bar, mbar, m, kPa, psi, ft, m
• intervalo de medição do sensor.
304
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %
11. Entrada digital
O Hydro Multi-E dispõe de uma entrada digital para avarias
externas. A entrada digital foi configurada de fábrica para avarias
externas e fica activa se estiver fechada.
Esquema funcional: entrada para função digital
Função digital
(terminais 1 e 9)
10 s
Se a entrada digital estiver activa durante mais de 10 segundos,
o Hydro Multi-E pára devido a uma avaria externa.
A entrada digital é utilizada para a protecção contra
funcionamento em seco.
12. Comunicação de dados
É possível ligar o sistema a uma rede externa. A ligação pode ser
estabelecida através de uma rede baseada em GENIbus ou em
outro protocolo fieldbus através de uma porta de acesso.
A porta de acesso pode ser uma unidade de interface de
comunicação CIU Grundfos ou uma porta de acesso de outros
fornecedores. Para mais informações sobre as unidades CIU,
aceda a www.grundfos.com (WebCAPS) ou contacte os serviços
Grundfos.
Funcionamento
normal
Avaria externa
