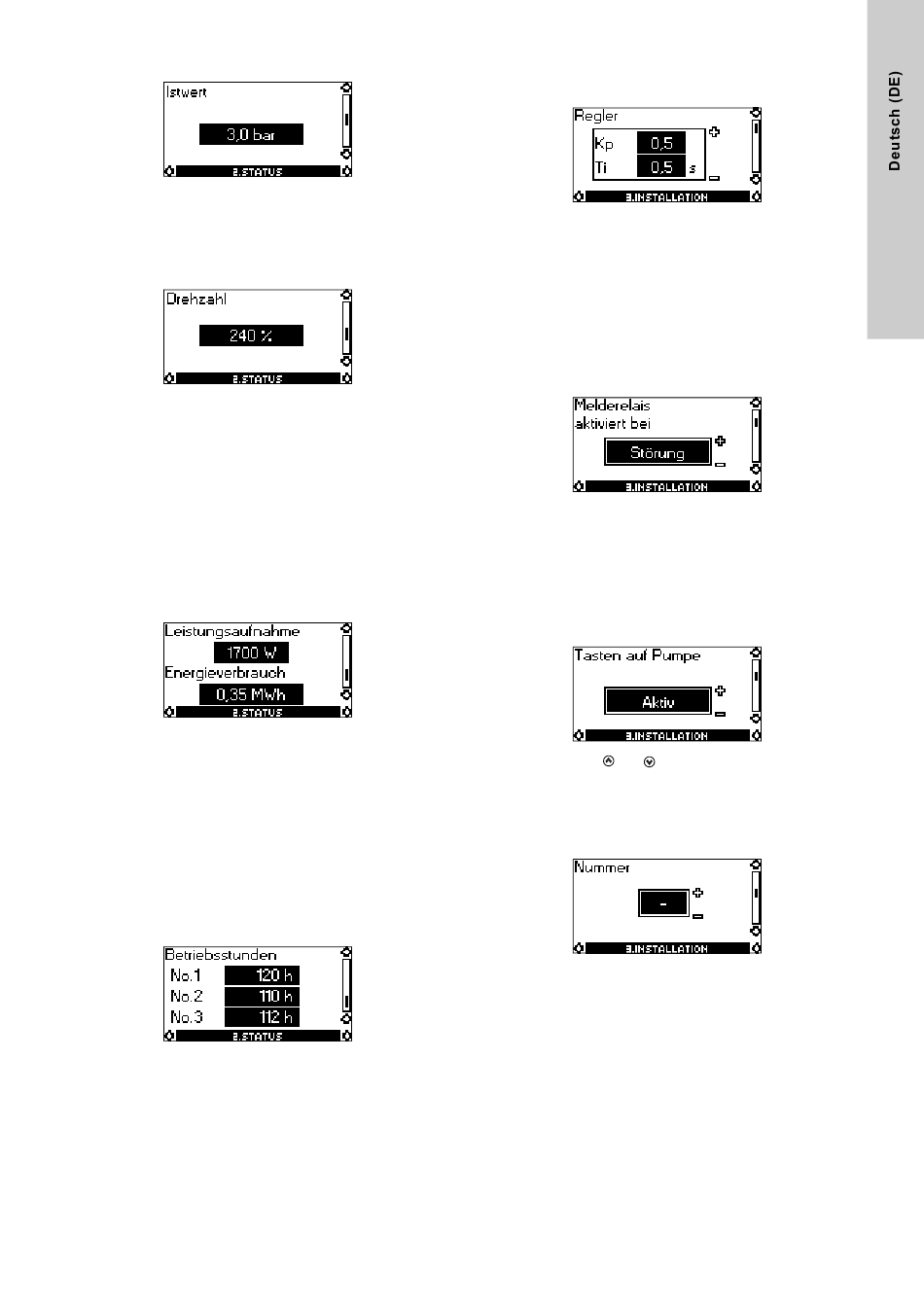

10.2.3 Anzeigen des Ist-Wertes
Auf dieser Bildschirmseite wird der aktuell vom angeschlossenen
Sensor gemessene Wert angezeigt.
Ist kein Sensor an die Hydro Multi-E angeschlossen, erscheint im
Display "-".
10.2.4 Anzeigen der aktuellen Gesamtleistung in %
Toleranz: ± 5 %
Auf dieser Bildschirmseite wird die aktuell von allen in Betrieb
befindlichen Pumpen gelieferte Leistung angezeigt.
Beispiel
300 % entsprechen 3 Pumpen,
die mit einer Drehzahl von 100 % laufen.
150 % entsprechen 2 Pumpen,
die jeweils mit einer Drehzahl von 75 % laufen.
80 % entsprechen 1 Pumpe,
die mit einer Drehzahl von 80 % läuft.
10.2.5 Anzeige der Leistungsaufnahme und des
Energieverbrauchs
Toleranz: ± 10 %
Auf dieser Bildschirmseite wird die aktuelle Leistungsaufnahme
der Hydro Multi-E aus dem Netz angezeigt. Die Leistungs-
aufnahme wird in Watt angegeben.
Zusätzlich kann auf dieser Bildschirmseite der Energieverbrauch
der Hydro Multi-E abgelesen werden. Bei der Angabe des
Energieverbrauchs handelt es sich um einen aufsummierten Wert
seit Inbetriebnahme der Hydro Multi-E, der nicht zurückgesetzt
werden kann.
Wird eine der Pumpen ausgetauscht, wird der aufsummierte
Energieverbrauch gespeichert.
10.2.6 Anzeigen der Betriebsstunden
Toleranz: ± 2 %
Auf dieser Bildschirmseite wird die Anzahl der Betriebsstunden
für jede einzelne Pumpe der Hydro Multi-E angezeigt. Auch bei
der Anzahl der Betriebsstunden handelt es sich um einen auf-
summierten Wert seit Inbetriebnahme der Pumpe, der nicht
zurückgesetzt werden kann.
Nur wenn eine der Pumpen ausgetauscht wird, wird die Anzahl
der Betriebsstunden zurückgesetzt.
10.3 Beschreibung des Menüs INSTALLATION
10.3.1 Einstellen des Reglers
Falls die Werkseinstellung des eingebauten PI-Reglers nicht opti-
mal zur vorliegenden Anwendung passt, können die Verstärkung
(K ) und die Integrationszeit (T
p
schirmseite geändert werden.
• Die Verstärkung (K ) kann im Bereich von 0,1 bis 20
p
eingestellt werden.
• Die Integrationszeit (T ) kann im Bereich von 0,1 bis 3600 s
i
eingestellt werden. Wird 3600 s gewählt, arbeitet der einge-
baute Regler nicht als PI- sondern als P-Regler.
10.3.2 Einstellen des Melderelais
Auf dieser Bildschirmseite kann eingestellt werden, bei welchem
Betriebszustand das Melderelais aktiviert werden soll:
• Störung
• Betrieb
• Betriebsbereit.
Siehe Abschnitt 13. Meldeleuchten und
10.3.3 Sperren der Bedientasten am Bedienfeld
Für die Bedientasten und
Einstellmöglichkeiten:
• Aktiv
• Nicht aktiv.
10.3.4 Zuweisen einer Gerätenummer
Der Hydro Multi-E kann eine Gerätenummer zwischen 1 und 64
zugewiesen werden. Bei Nutzung der Buskommunikation muss
jeder Hydro Multi-E zwingend eine eigene, eindeutige Nummer
als Adresse zugewiesen werden.
) über die nachfolgende Bild-
i
Melderelais.
am Bedienfeld bestehen folgende
