6. Asennus
6.1 Sijoitus
Huomioi seuraavat moottorin ja elektroniikan riittävän jäähdytyk-
sen varmistamiseksi:
• Sijoita Hydro Multi-E siten, että riittävä jäähdytys on taattu.
• Pidä moottorin jäähdytysrivat ja tuulettimen siivet puhtaina.
Hydro Multi-E ei sovellu ulkoasennukseen.
Paineenkorotusjärjestelmän edessä ja molemmilla sivuilla on
oltava 1 metrin vapaa tila.
6.2 Mekaaninen asennus
Pumppujen pohjalaatassa olevat nuolet ilmaisevat nesteen virta-
ussuunnan pumpun läpi.
Paineenkorotusjärjestelmään kytkettävien putkien on oltava
oikean kokoisia. Resonanssien välttämiseksi imu- ja paineputkiin
on asennettava joustavat liitokset. Katso kuva 4.
Kytke putket paineenkorotusjärjestelmän jakotukkeihin.
Jakotukissa on toimitettaessa sulkutulppa toisessa päässä.
Jos kyseistä päätä käytetään, irrota kierretulppa, levitä tiiviste-
massaa jakotukin vapaaksi jäävään päähän ja sulje se samalla
kierretulpalla. Asenna laipallisiin jakotukkeihin tiivisteellä varus-
tettu sulkulaippa.
Kiristä paineenkorotusjärjestelmä ennen käyttöönottoa.
Jos paineenkorotusjärjestelmät asennetaan kerrostaloon tai
ensimmäinen kuluttaja on lähellä paineenkorotusjärjestelmää,
imu- ja paineputkiin on suositeltavaa asentaa joustavat liitokset
putkiston kautta siirtyvän värähtelyn estämiseksi. Katso kuva 4.
Sijoita paineenkorotusjärjestelmä vaakasuoralle ja lujalle alus-
talle, esim. betonilattialle tai -perustukselle. Jos paineenkorotus-
järjestelmää ei asenneta tärinänvaimentimien varaan, se on kiin-
nitettävä pulteilla lattiaan tai perustukseen.
Putket on kiinnitettävä rakennuksen rakenteisiin niiden liikkumi-
sen tai kiertymisen estämiseksi.
1
2

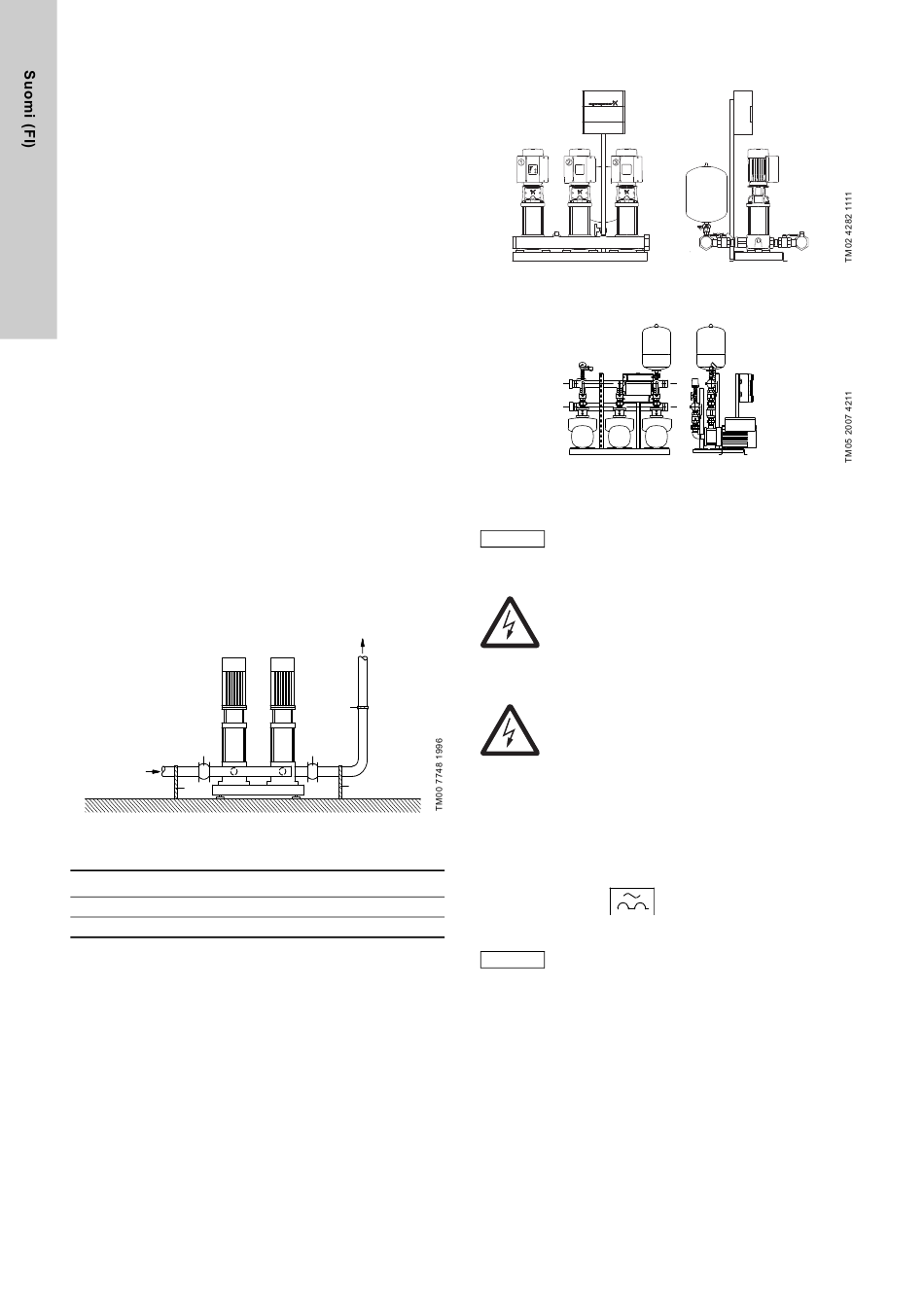

Kuva 4 Asennusesimerkki joustavilla liitoksilla ja putkenkan-
nattimilla
Pos. Kuvaus
1 Joustava liitos
2 Putkenkannatin
Kuvassa 4 näkyvät joustavat liitokset ja putkenkannattimet eivät
sisälly Hydro Multi-E:n vakiotoimitukseen.
370
6.3 Sähköliitäntä, Hydro Multi-E yksivaihepumpuilla
6.3.1 Suojaus sähköiskuilta - epäsuora kosketus
2
1
Suojamaadoitusjohtimissa on aina oltava keltavihreä (PE) väri-
2
merkintä.
6.3.2 Lisäsuojaus
Jos Hydro Multi-E kytketään sähköasennukseen, jossa käytetään
vikavirtasuojakytkintä (ELCB) lisäsuojana, vikavirtasuojassa on
oltava seuraava symboli:
Hydro Multi-E:n vuotovirta mainitaan kappaleessa
18.2
Kuva 5 Hydro Multi-E yksivaiheisilla CRE-pumpuilla
Kuva 6 Hydro Multi-E yksivaiheisilla CME-pumpuilla
Käyttäjä tai asentaja vastaa asennuksen asian-
mukaisesta maadoituksesta ja suojauksesta pai-
Huomaa
kallisten määräysten mukaisesti. Töitä saavat
suorittaa vain koulutetut henkilöt.
Varoitus
Älä koskaan tee liitäntöjä Hydro Multi-E:n kytken-
täkaappiin tai yksittäisen pumpun liitäntärasiaan
ennen kuin sähkövirta on ollut katkaistuna vähin-
tään 5 minuutin ajan.
Varoitus
Hydro Multi-E on maadoitettava ja suojattava epä-
suoraa kosketusta vastaan paikallisten määräys-
ten mukaisesti.
ELCB
Maavuotokatkaisinta valittaessa asennuksen
Huomaa koko sähkölaitteiston kokonaisvuotovirta on
otettava huomioon.
Vuotovirta.
