7. Mise en route

Ne pas démarrer les pompes avant que celles-ci
Précautions
ne soient remplies de liquide.
Avertissement
En cas de pompage de liquides chauds, s'assurer
que personne ne peut être accidentellement en
contact avec les surfaces chaudes.
7.1 Hydro Multi-E avec pression d'entrée positive
Après installation mécanique et électrique décrite au paragraphe
6. Installation, procéder comme suit :
1. Vérifier que l'Hydro Multi-E correspond à la commande et
qu'aucune pièce n'a été endommagée.
2. Désactiver l'interrupteur principal.
3. Couper tous les disjoncteurs de toutes les pompes.
4. Vérifiez que la pression de pré-gonflage du réservoir à mem-
brane correspond à 0,7 fois la pression de refoulement
requise (point de consigne).
Mesurer la pression de pré-gonflage lorsque le
Nota
groupe n'est pas sous pression.
5. Raccorder l'alimentation en eau et l'alimentation électrique.
6. Ouvrir toutes les vannes d'aspiration et de refoulement.
7. Purger toutes les pompes à l'aide des vis de purge d'air.

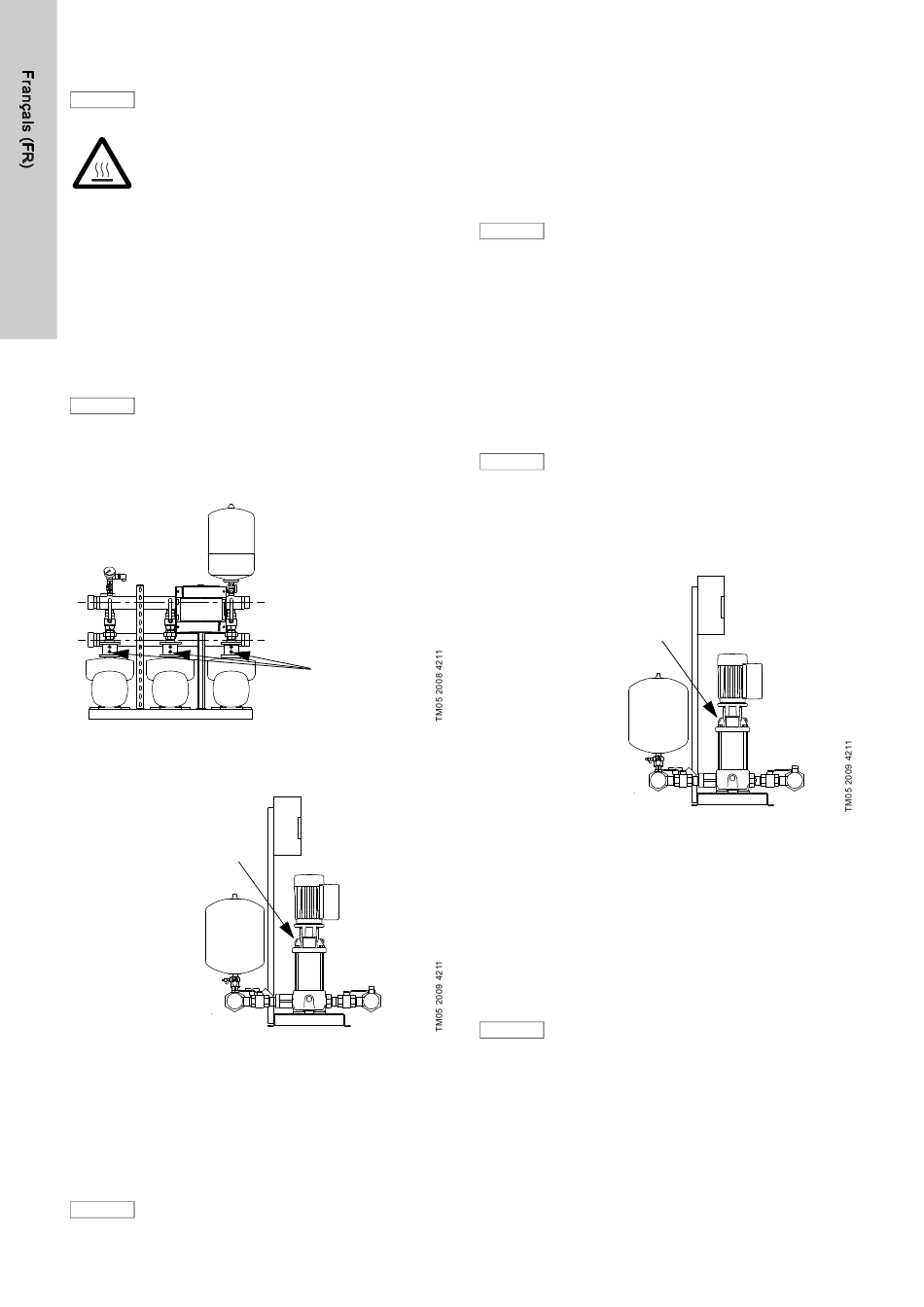

Fig. 16 Position des vis de purge d'air dans les groupes
équipés des pompes CME-A/-I
Vis de purge d'air
Fig. 17 Position des vis de purge d'air dans les groupes
équipés des pompes CR(I)E
8. Enclencher l'interrupteur principal.
9. Démarrer la pompe 1 en activant le disjoncteur.
10. Purger la pompe 1 à l'aide de la vis de purge d'air.
11. Répéter les étapes 9 et 10 pour les autres pompes du groupe.
12. Régler la pression de refoulement souhaitée.
En cas de modification de la pression de refoule-
Nota ment, modifier la pression de pré-gonflage du
réservoir à membrane en fonction.
144
13. Vérifier l'enclenchement et le déclenchement des pompes en
L'Hydro Multi-E est en mode automatique et prêt à fonctionner.
7.2 Hydro Multi-E dans le système sans pression
Précautions
Après installation mécanique et électrique décrite au paragraphe
6.
1. Vérifier que l'Hydro Multi-E correspond à la commande et
2. Désactiver l'interrupteur principal.
3. Couper tous les disjoncteurs de toutes les pompes.
4. Vérifiez que la pression de pré-gonflage du réservoir à mem-
5. Raccorder l'alimentation en eau et l'alimentation électrique.
6. Ouvrir toutes les vannes d'aspiration.
7. Fermer toutes les vannes de refoulement puis purger toutes
Vis de purge d'air
8. Enclencher l'interrupteur principal.
9. Démarrer la pompe 1 en activant le disjoncteur.
10. Purger la pompe à l'aide de la vis de purge d'air.
11. Ouvrir lentement la vanne de refoulement à 50 % environ.
12. Répéter les étapes 9 et 11 pour les autres pompes du groupe.
13. Ouvrir lentement toutes les vannes de refoulement à 100 %.
14. Attendre quelques minutes.
15. Régler la pression de refoulement souhaitée.
16. Vérifier l'enclenchement et le déclenchement des pompes en
L'Hydro Multi-E est en mode automatique et prêt à fonctionner.
ajustant la performance à la demande.
d'entrée
Les groupes Hydro Multi-E équipés des pompes
CME nécessitent une pression d'entrée positive
lors de la mise en service et du fonctionnement.
La procédure de mise en service suivante
s'applique donc uniquement aux groupes
Hydro Multi-E équipés des pompes CRE ou CRIE.
Installation, procéder comme suit :
qu'aucune pièce n'a été endommagée.
brane correspond à 0,7 fois la pression de refoulement
requise (point de consigne).
Mesurer la pression de pré-gonflage lorsque le
Nota
groupe n'est pas sous pression.
les pompes et la tuyauterie d'aspiration.
Vis de purge d'air
Fig. 18 Position des vis de purge d'air et de remplissage
En cas de modification de la pression de refoule-
Nota ment, modifier la pression de pré-gonflage du
réservoir à membrane en fonction.
ajustant la performance à la demande.
