5. Conditions de fonctionnement

5.1 Températures
5.1.1 Température ambiante
À température ambiante située entre 0 °C et +40 °C, les moteurs
peuvent être chargés à 100 %. Si les pompes doivent fonctionner
à températures ambiantes supérieures ou à plus de 1000 m d'alti-
tude, consulter la notice d'installation et de fonctionnement de la
pompe.
5.1.2 Température du liquide
0 °C à +60 °C.
5.1.3 Température pendant le stockage et le transport
-40 °C à +60 °C.
5.2 Humidité relative de l'air
Maximum 95 %.
5.3 Pression de service maxi
La pression de service maxi de l'Hydro Multi-E est de 10 bars.
Cependant, pour les pompes suivantes, la pression de service
maxi est de 16 bars :
• CME-I 5-6
• CME-I 5-8
• CR(I)E 3-15
• CR(I)E 5-16
• CR(I)E 10-9
• CR(I)E 15-7.
5.4 Fonctionnement de la garniture mécanique
Les faces de la garniture mécanique sont lubrifiées par le liquide
pompé. Une petite fuite est donc possible.
Lors de la première mise en service de la pompe, ou lorsqu'une
nouvelle garniture mécanique est installée, un certain temps de
fonctionnement est nécessaire avant que la fuite ne soit réduite à
un niveau acceptable. Le temps nécessaire dépend des condi-
tions de fonctionnement. A chaque changement de conditions, un
nouveau cycle commence.
Sous conditions de fonctionnement ordinaires, le liquide qui fuit
s'évapore. Aucune fuite ne sera détectée.
5.5 Pression d'entrée mini
Les groupes Hydro Multi-E équipés des pompes
Précautions
CME nécessitent une pression d'entrée positive
lors de la mise en service et du fonctionnement.
H
f
Hf
H
H
p
Pb b

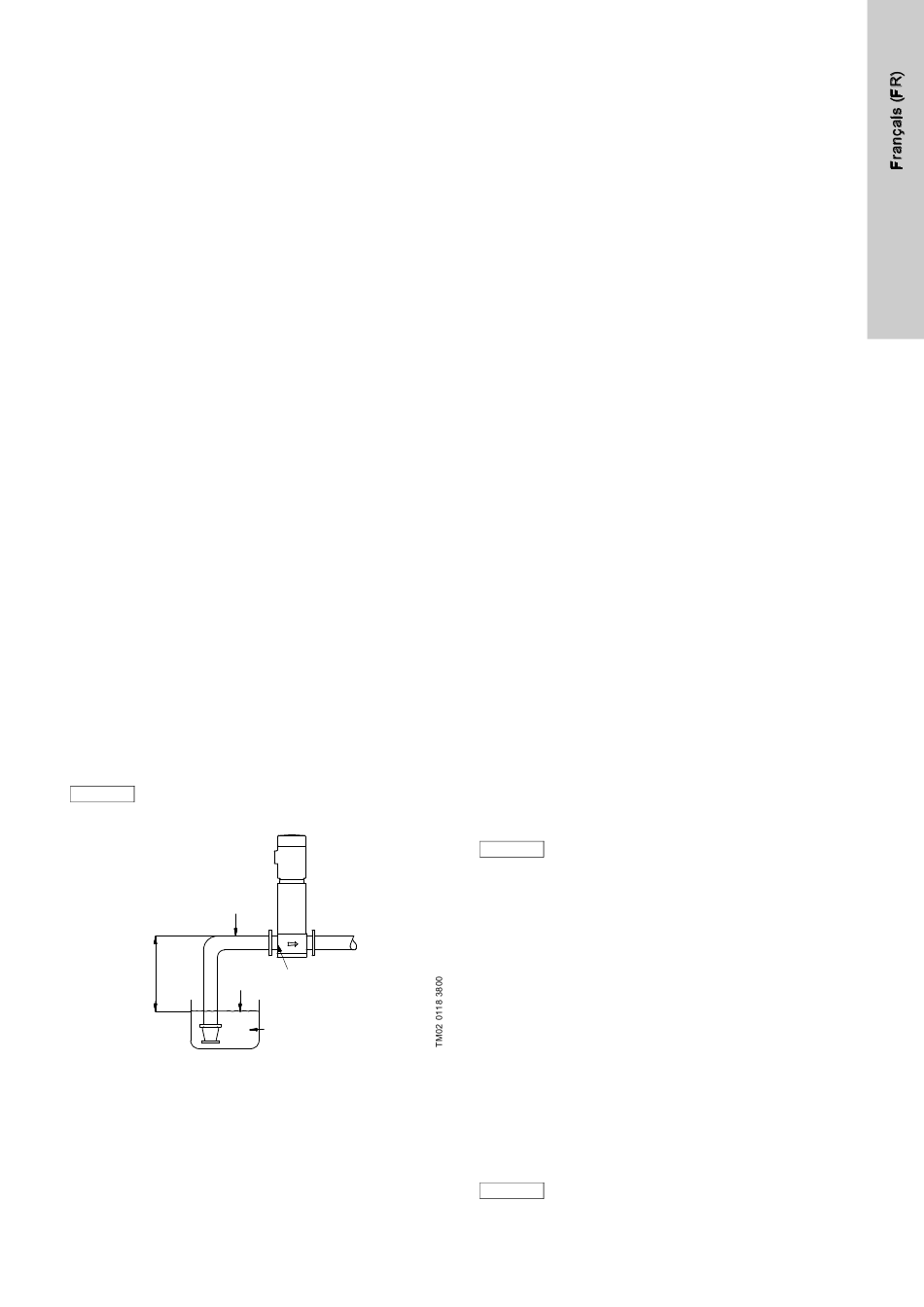

Fig. 3 Paramètres de calcul de la pression d'entrée mini
NPSH
NPSH
H
Hv
v
La pression d'entrée mini "H" en mCE nécessaire pour éviter la
cavitation des pompes peut être calculée comme suit :
H = p x 10,2 - NPSH - H - H
b f v
p = Pression barométrique en bars.
b
(La pression barométrique peut être réglée sur 1 bar).
Dans les systèmes fermés, p
service en bar.
NPSH = NPSH (hauteur nette d'aspiration) en mCE
(déterminer la valeur des courbes NPSH page
débit maxi que débitera la pompe).
H = Perte de charge par frottement dans le collecteur
f
d'aspiration en mCE au débit le plus élevé que peut
fournir la pompe.
H = Pression vapeur en mCE, voir page 427.
v
t = température du liquide.
m
H = Marge de sécurité = 0,5 mCE mini.
s
Si la "H" calculée est positive, la pompe peut fonctionner à une
hauteur d'aspiration maxi de "H" mCE.
Si la valeur "H" calculée est négative, une pression d'entrée d'au
minimum "H" mCE est nécessaire. Une pression doit être égale à
la "H" calculée pendant le fonctionnement.
Exemple
p = 1 bar.
b
Type de pompe : CRE 15, 50 Hz.
3
Débit : 15 m /h.
NPSH (page 425) : 1,2 mCE.
H = 3,0 metres head.
f
Température du liquide : +60 °C.
H (from page 427) : 2,1 mCE.
v
H = p x 10,2 - NPSH - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
Chaque pompe peut donc fonctionner à une hauteur d'aspiration
de 2,8 mCE maxi.
Pression calculée en bar : 2,8 x 0,0981 = 0,27.
Pression calculée en kPa : 2,8 x 9,81 = 27,4.
5.6 Pression d'entrée maxi
La pression d'entrée maxi ne doit pas dépasser 8 bars. La pres-
sion d'entrée réelle + la pression lorsque la pompe fonctionne à
vanne fermée doit être inférieure à la pression de service maxi
autorisée.
5.7 Débit mini
A cause du risque de surchauffe, les pompes ne doivent pas être
utilisées à moins de 10 % du débit nominal d'une pompe.
Les pompes ne doivent jamais tourner contre une
Nota
vanne de refoulement fermée.
5.8 Marche/arrêt
Le groupe ne doit pas être démarré et arrêté via le secteur plus
de quatre fois par heure.
Lorsque le groupe est mis en route via le secteur, il démarre au
bout de 5 secondes environ.
5.9 Réservoir à membrane
La pression de pré-gonflage du réservoir à membrane a été
réglée sur 0,7 x point de consigne.
Le point de consigne par défaut est de 0,5 x la pression maxi,
sauf spécification contraire du guide rapide fourni avec
l'Hydro Multi-E.
En cas de modification du point de consigne, la pression de
pré-gonflage du réservoir à membrane doit être modifiée en fonc-
tion pour assurer un fonctionnement optimal.
Calculer la pression de pré-gonflage comme suit :
Pression de pré-gonflage = 0,7 x point de consigne.
Mesurer la pression de pré-gonflage lorsque le
Nota
groupe n'est pas sous pression.
Nous recommandons l'utilisation de nitrogène pour le pré-gon-
flage.
- H
s
indique la pression de
b
425
- H [mCE].
s
139
