13. Indikatoriai ir signalizavimo relė

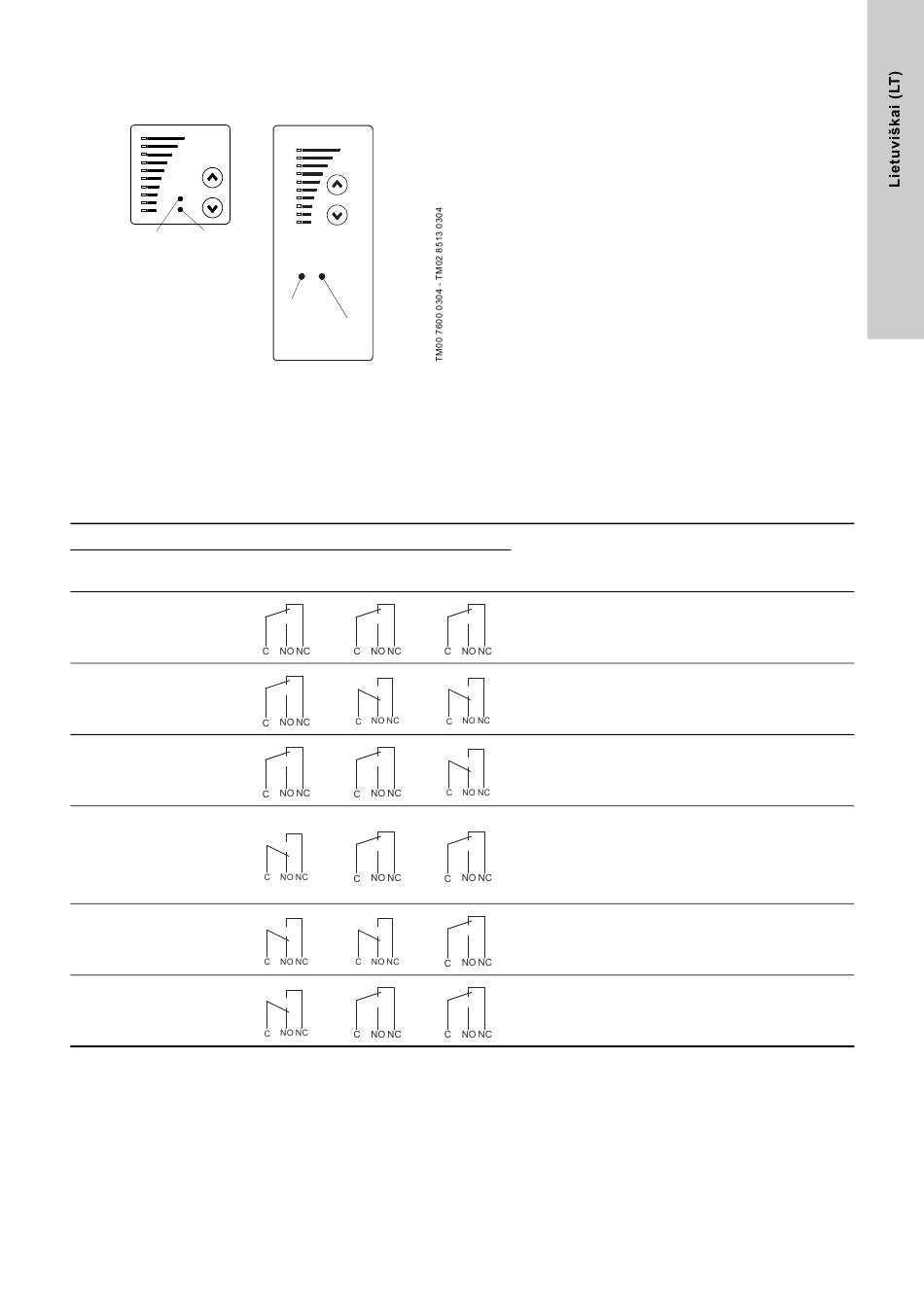

"Hydro Multi-E" būseną nurodo žalias ir raudonas indikatorius
valdymo skydelyje. Žr. 28 pav.
Žalias
Raudonas
28. pav. Indikatorių padėtis vienfazės ir trifazės "Hydro Multi-E"
sistemos valdymo skydelyje
Be to, "Hydro Multi-E" turi išėjimą nulinio potencialo signalui per
vidinę relę.
Signalizavimo relės išėjimo vertės nurodytos skyriuje
10.3.2 Signalizavimo relė.
Dviejų indikatorių ir signalizavimo relės veikimas aprašytas šioje
lentelėje:
Indikatoriai
Sutrikimas Darbas
(raudonas) (žalias)
Nešviečia Nešviečia
Nešviečia Šviečia
Nešviečia Mirksi
Šviečia Nešviečia
Šviečia Šviečia
Šviečia Mirksi
Sutrikimo indikacijos panaikinimas
"Hydro Multi-E" sutrikimo indikacija išnyksta (užgęsta raudonas
indikatorius) automatiškai, kai išnyksta sutrikimas.
Žalias
Raudonas
Signalizavimo relės padėtis, kai yra
Sutrikimas Darbas
Aprašymas
Parengtis
Elektros maitinimas išjungtas.
"Hydro Multi-E" dirba.
"Hydro Multi-E" sustabdytas valdymo skydeliu, R100
pulteliu arba per duomenų magistralę.
"Hydro Multi-E" sistema buvo sustabdyta dėl sutrikimo ir
bandys pasileisti iš naujo.
Jei sutrikimo priežastis yra "Jutiklio signalas už signalo
diapazono ribų", "Hydro Multi-E" sustos ir sutrikimo
signalizavimo negalima bus panaikinti tol, kol signalas vėl
nebus signalo diapazono ribose.
"Hydro Multi-E" dirba, bet yra vieno arba dviejų siurblių
sutrikimas. Sutrikimo indikacija išnyks automatiškai, kai
išnyks sutrikimas.
"Hydro Multi-E" sustabdytas valdymo skydeliu, R100
pulteliu arba per duomenų magistralę, bet viename ar
dviejuose siurbliuose yra sutrikimas.
