6. Montaža
6.1 Mesto vgradnje
Za zagotavljanje ustreznega hlajenja motorja in elektronike
upoštevajte naslednje:
• Hydro Multi-E naj bo postavljena na način, ki zagotavlja
zadostno hlajenje.
• Hladilna rebra motorja in lopatice ventilatorja morajo biti čisti.
Hydro Multi-E naprava ni primerna za montažo na prostem.
Komplet tlačnih črpalk mora imeti pred seboj in na obeh straneh
1 meter prostora.
6.2 Mehanska montaža
Puščice na podstavku črpalke kažejo smer pretoka vode skozi
črpalko.
Cevi, priključene na napravo za dvig tlaka, morajo biti ustreznih
velikosti. V izogib resonanci naj bodo v sesalnem in tlačnem
cevju montirani raztezni spoji. Glejte sliko 4.
Povežite cevi s cevovodom in napravo za dvig tlaka.
Cevje se izdobavi s pokrovom navoja, nameščenem na eni strani.
V kolikor boste uporabili ta del, prestavite pokrov navoja na drugo
stran cevja, nanesite tesnilno zmes in privijte pokrov. Pri cevjih s
prirobnicami namestite slepo prirobnico s tesnilom.
Napravo za dvig tlaka je treba pred zagonom pričvrstiti.
Če so naprave za dvig tlaka instalirane v stanovanjskih blokih
oziroma je prvi uporabnik v liniji blizu naprave za dvig tlaka, je
priporočljiva montaža razteznih spojev na sesalnih in odvodnih
ceveh, da se vibracije ne bi prenašale preko cevovoda.
Glejte sliko 4.
Naprava za dvig tlaka mora biti nameščena na ravno in trdno
površino, na primer na betonska tla ali temelje. Če naprava nima
dušilcev vibracij, mora biti privita v tla ali na temelj.
Cevi morajo biti pritrjene na zgradbo, da se prepreči njihovo
premikanje ali zvijanje.
1
2

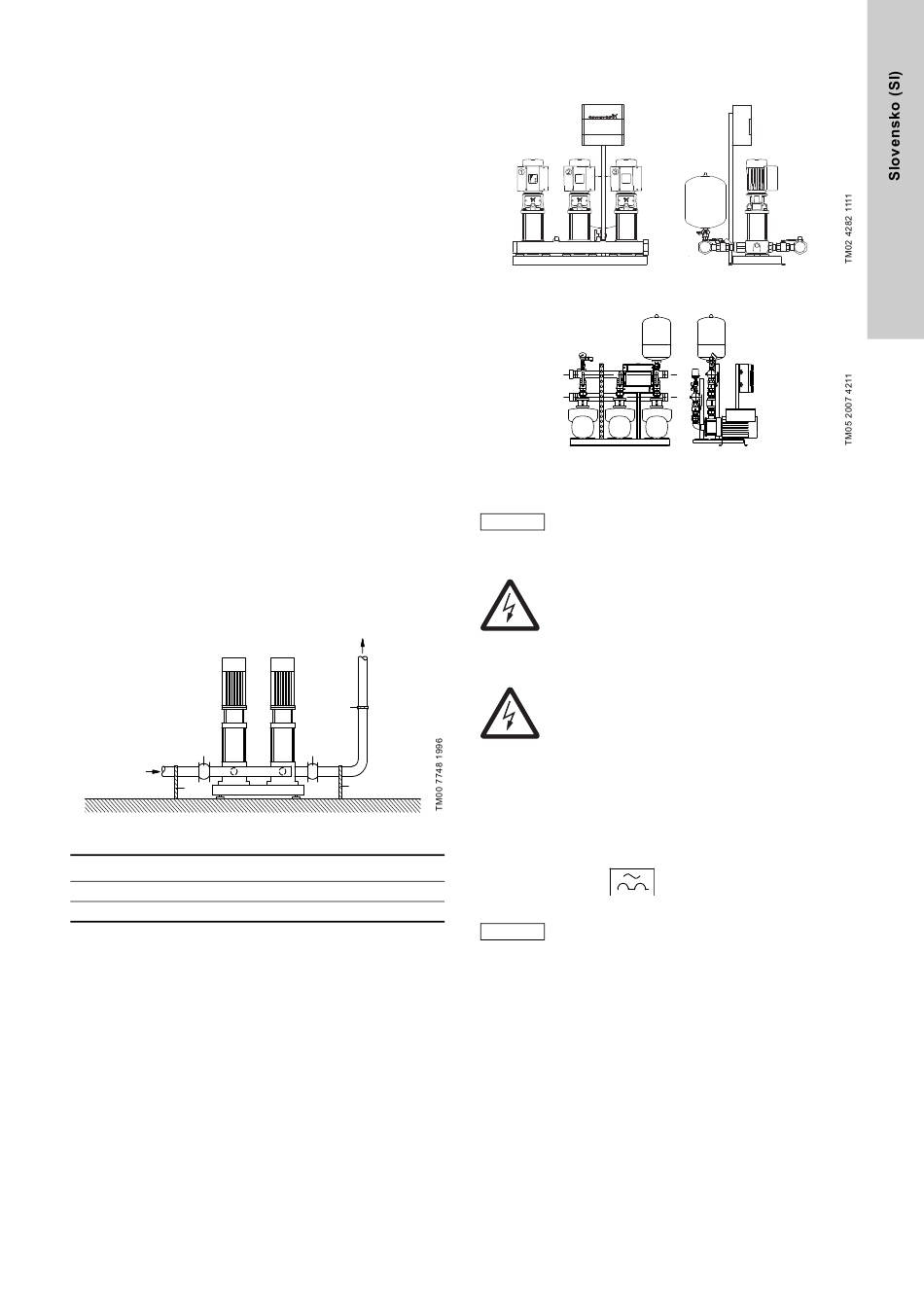

Slika 4 Primer montaže z razteznimi spoji in nosilci cevi
Poz. Opis
1 Raztezni spoj
2 Nosilec cevi
Raztezni spoji in nosilci cevi, ki so prikazani na sliki 4, niso v
sklopu standardne Hydro Multi-E naprave za dvig tlaka.
6.3 Električna povezava, Hydro Multi-E z enofaznimi
6.3.1 Zaščita pred električnim šokom - indirekten kontakt
2
1
Ozemljitveni vodniki morajo imeti vedno rumeno/zeleno (PE)
barvno oznako.
2
6.3.2 Dodatna zaščita
Če je Hydro Multi-E priključena na električno instalacijo, v kateri
se uporablja FI stikalo (ELCB) kot dodatna zaščita, mora biti to
stikalo označeno z naslednjim simbolom:
Uhajajoči tok Hydro Multi-E naprave lahko odčitate v razdelku
18.2 Uhajanje
6.3.3 Zaščita motorja
Eksterna zaščita motorja ni potrebna. Motorji imajo termo zaščito
pred počasno preobremenitvijo in blokado.
6.3.4 Zaščita pred omrežnimi napetostnimi spremembami
Hydro Multi-E je zaščitena pred omrežnimi napetostnimi
spremembami v skladu z EN 61800-3.
6.3.5 Omrežna napetost
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
Napajalna napetost in frekvenca sta označeni na tipski ploščici
črpalke. Zagotovite, da črpalka ustreza napajalni napetosti, ki je
dostopna na mestu montaže.
Žice v Hydro Multi-E odklopni omarici morajo biti čim krajše.
Kot izjema naj bi bil ozemljitveni kabel tako dolg, da se v primeru
nenamernega izklopa izklopi zadnji.
črpalkami
Slika 5 Hydro Multi-E z enofaznimi črpalkami CRE
Slika 6 Hydro Multi-E z enofaznimi črpalkami CME
Uporabnik ali inštalater je odgovoren za pravilno
ozemljitev in namestitev zaščite skladno z
Nasvet
lokalnimi predpisi. Vsa dela mora izvesti za to
pooblaščeno osebje.
Opozorilo
Vsakršne električne povezave v odklopni omarici
posamezne črpalke Hydro Multi-E ali na priključni
omarici izvedite zgolj po petminutni prekinitvi
električnega napajanja.
Opozorilo
Naprava Hydro Multi-E mora biti ozemljena in
zaščitena pred neposrednim stikom skladno z
lokalnimi predpisi.
FI stikalo
Pri izbiri FI stikala je potrebno upoštevati skupni
Nasvet uhajajoči tok celotne električne opreme v
instalaciji.
toka.
