3. Produkta apraksts
3.1 Vispārējs raksturojums
Grundfos Hydro Multi-E spiediena paaugstināšanas sistēmas ir
paredzētas tīra ūdens spiediena paaugstināšanai daudzdzīvokļu
namos, viesnīcās, slimnīcās, skolās utt.
Hydro Multi-E sistēma sastāv no Grundfos CRE, CRIE, CME-A
vai CME-I sūkņiem, kas aprīkoti ar iebūvētiem vienfāzes vai
trīsfāžu MGE motoriem ar frekvences pārveidotājiem, un jaudas
slēdžu skapjiem.
Hydro Multi-E uztur konstantu spiedienu ar pievienoto sūkņu
darbības ātruma bezpakāpju regulācijas palīdzību.
Šīs sistēmas ražīgums tiek pielāgots pieprasījumam,
ieslēdzot/izslēdzot vajadzīgo sūkņu skaitu, un ar ekspluatācijā
esošo sūkņu paralēlās vadības palīdzību.
Sistēma veic automātisku sūkņu pārslēgšanu saskaņā ar principu
"first in, first out" (pirmais ieslēgtais tiek izslēgts pirmais) (FIFO).
Hydro Multi-E ir samontēta ražotnē, un tā ir pārbaudīta,
izmantojot kontroles parametrus, kas norādīti ātrās atsauces
rokasgrāmatā, kas tiek piegādāta kopā ar spiediena
paaugstināšanas sistēmu.
3.2 Funkcijas
Hydro Multi-E nodrošina šādas funkcijas:
• Konstanta spiediena uzturēšana.
• Apturēšana nelielas plūsmas gadījumā.
• Sūkņu kaskādes tipa vadība.
• Manuāla darbība, visi sūkņi apturēti vai visi sūkņi darbojas ar
maksimālo jaudu.
• Digitālais ievads aizsardzībai pret sistēmas darbību gadījumā,
kad tajā nav šķidruma, ar līmeņa slēdža vai spiedienreleja
starpniecību.
• Avārijas darbības režīms, ja ir uzstādīts.
• Kontroles funkcijas:
– aizsardzība pret darbību gadījumā, ja sistēmā nav šķidruma
(ar digitālā ievada starpniecību);
– motora aizsardzība;
– kopnes komunikācija;
– devēju darbības traucējums.
• Displeja un indikāciju funkcijas:
– zaļas krāsas indikatora kontrollampiņas darbības
indikācijām un sarkanas krāsas indikatora lampiņas
darbības traucējumu indikācijām;
– bezsprieguma pārslēgšanas kontakti signālam darbības
traucējumā, darbībā vai gatavs darbam;
– dzeltenas krāsas gaismas lauki, kas norāda iestatīto uzdoto
vērtību.
• Komunikācija ar R100 tālvadības pults starpniecību.
• Savienojuma izveide ar kopni un ēkas inženieriekārtu
dispečerizācijas sistēmu ar Grundfos CIU iekārtu starpniecību
(CIU = komunikācijas interfeisa ierīce).
3.3 Hydro Multi-E
Diafragmas tvertne
Vienvirziena
Sūknis
PUMP
vārsts
Spiediena
PRESSURE
devējs
TRANSMITTER

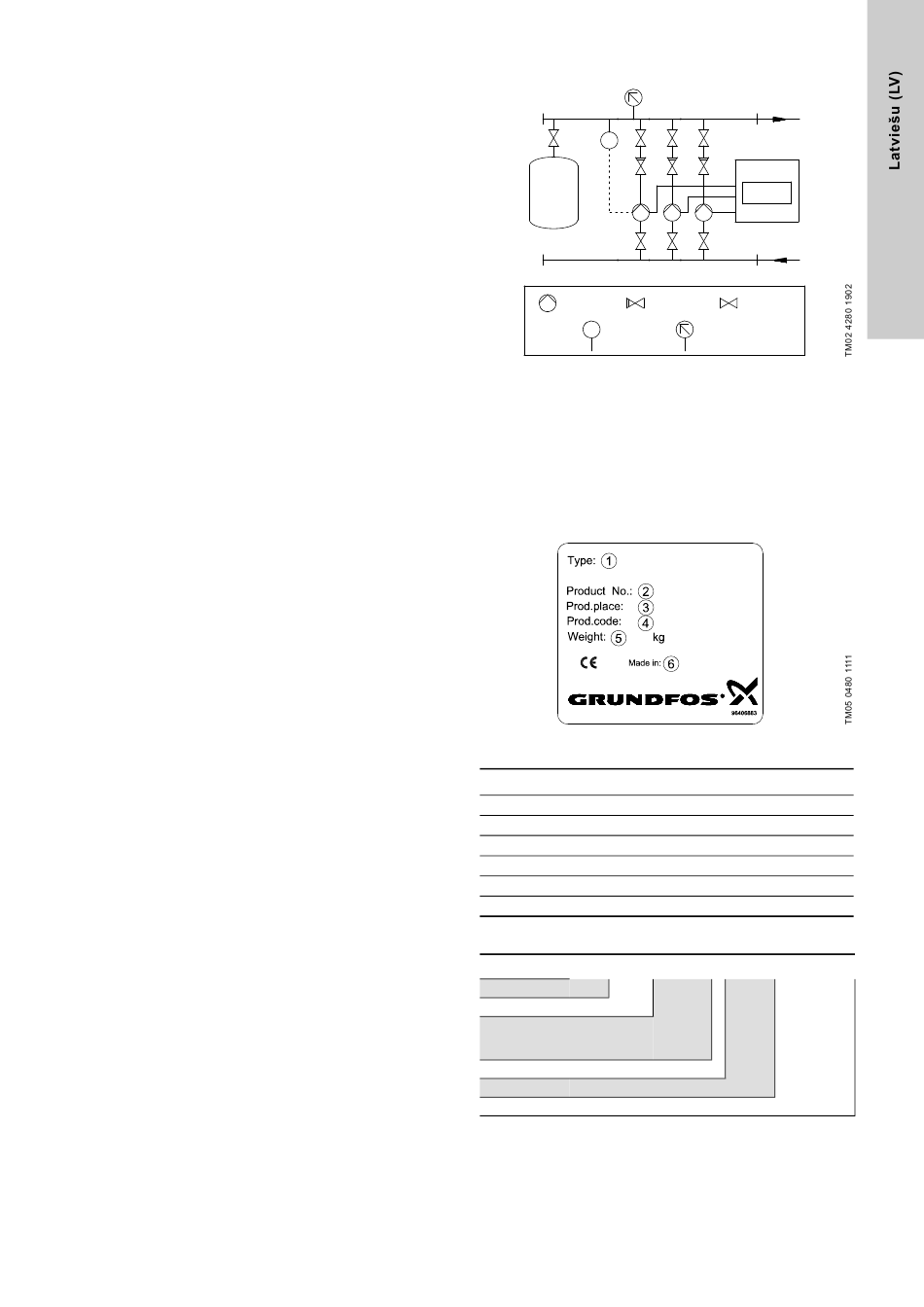

1. ilustr. Hydro Multi-E sastāvdaļas
Jaudas slēdžu vadības skapī atrodas galvenais slēdzis un jaudas
slēdži.
4. Identifikācija
4.1 Pases datu plāksnīte
Spiediena paaugstināšanas sistēmas pases datu plāksnīte ir
piestiprināta pie balstplātnes.
2. ilustr. Pases datu plāksnīte
Poz. Apraksts
1 Tipa apzīmējums
2 Produkta numurs
3 Ražošanas vieta (uzņēmums Grundfos)
4 Ražošanas kods (gads un nedēļa)
5 Svars [kg]
6 Izcelsmes valsts
4.2 Tipa apzīmējums
Piemērs Hydro Multi-E
Tipa diapazons
Apakšgrupa
Īscaurules materiāls:
: Nerūsošais tērauds
/G: Cinkotais tērauds
Sūkņu skaits: 2 vai 3
Sūkņa tips
Barošanas spriegums
Jaudas slēdžu vadības skapis
Drošības
NON-RETURN ISOLATING
vārsts
VALVE VALVE
Manometrs
PRESSURE GAUGE
/G 2 CRE 1-7 3 × 400/260 V
