BAUGRUPPE IX
Baustufe 1
Benötigte Teile
2x 1180
Kufenbügel CFK
4x 1182
Dämpfergummi
4x S/0312
Imbusschraube M3x12
!
ACHTUNG
BAUGRUPPE IX
Kufenlandegestell CFK – Baustufe 1
Montiere Kufenbügel CFK (1180) an Landegestellverbinder (1002).
Montiere die Dämpfergummi (1182) wie abgebildet.
Nimm einen Kufenbügel CFK (1180) zur Hand und stecke die Imbusschraube M3x12
(S/0312) von unten durch eine Bohrung. Stecke nun von oben einen Dämpfergummi
(1182) auf die Imbusschraube M3x12 (S/0312). Benetzte nun die Schraube mit
Schraubensicherung und verschraube den Kufenbügel mit dem Landegestellverbinder
(1002). Verwende dazu die außen liegenden Bohrungen im Landegestellverbinder
(1002).
Wichtig ist das Du die Imbusschraube M3x12 (S/0312) bis zur Innenkante des
Landegestellverbinders (1002) schraubst. So ist die ideale Dämpfung eingestellt.
Einbau Kufenbügel CFK

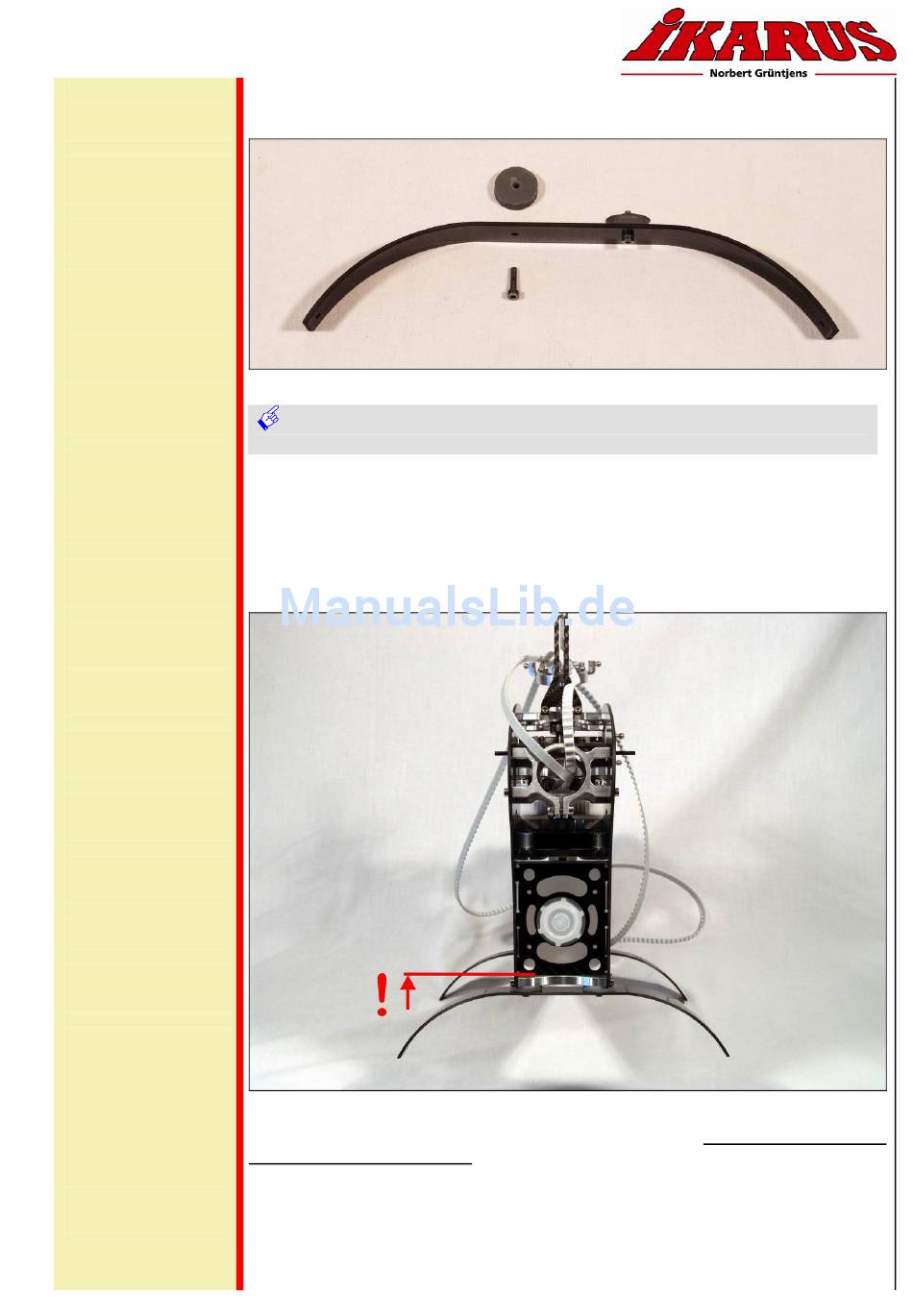

Bild zeigt zu montierende Kufenbügel
Bild zeigt montierte Kufenbügel
