BAUGRUPPE VI
Baustufe 7
Benötigte Teile
1x 1030
Kupplungsnabe
1x 1033
Spannkonus 9,5mm
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 7
Montiere Spannkonus (1033) auf Kurbelwelle
Nimm jetzt deinen Motor zur Hand. Entferne die Kurbelwellenmutter und die
Beilagscheibe. Vergewissere Dich noch einmal, ob die Lagerabdeckscheibe richtig
aufgesetzt ist. Solltest Du nicht schon vor lauter Vorfreude an deinem neuen Triebwerk
rumgefummelt haben, sollte dies auch so sein ☺.
Nun fädle als erstes den Spannkonus (1033) auf die Kurbelwelle, wie abgebildet.
Montiere Kupplungsnabe (1030) auf Kurbelwelle
Als nächstes steckst Du die Kupplungsnabe (1030) auf den Spannkonus (1033).
Beachte die richtige Montage der Kupplungsnabe (1030) wie abgebildet.
Montage Kupplungseinheit

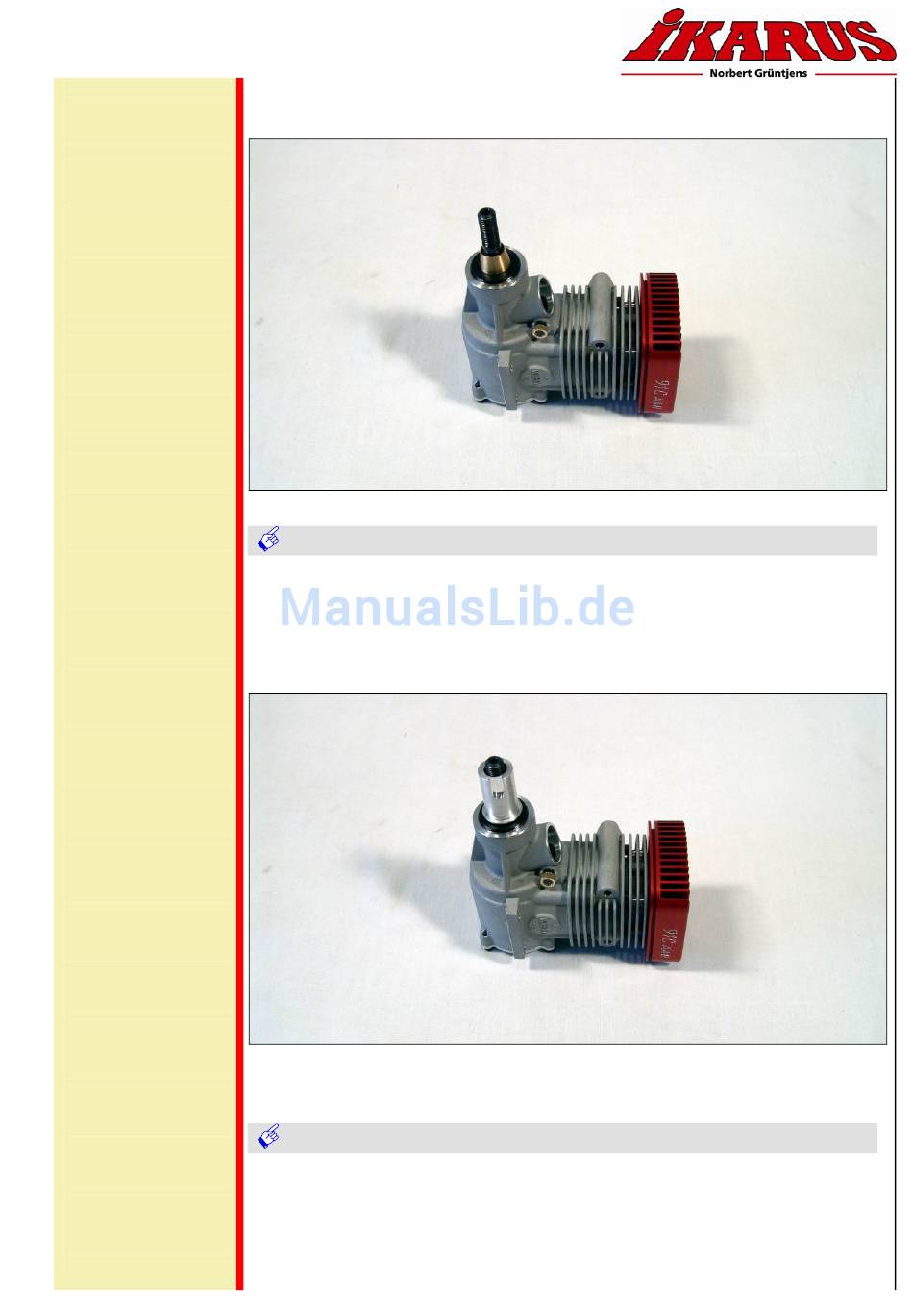

Bild zeigt montierten Spannkonus
Bild zeigt montierte Kupplungsnabe
