iKarus Vision 90 Pro Bauanleitung Seite 62

! B
AUGRUPPE VII
Hauptzahnrad mit Freilauf – Baustufe 5
ACHTUNG
Montiere Hauptzahnrad im Chassis.
Beachte Lage der Umlenkhebel.
Montiere nun die vormontierte Hauptzahnradeinheit wie abgebildet in das Chassis.
Positioniere die Hauptzahnradeinheit zirka über dem Kugellager in der Lagerleiste
Hauptlager (1021). Die endgültige Fixierung erfolgt erst nach dem Einbau der
Hauptrotorwelle (1050) in Baustufe VIII.
Beachte die Lage der Umlenkhebel. Im innerem des Chassis. Die beiden Rollhebel
zeigen mit ihrem langen Arm nach vorn und der Nickhebel nach hinten.

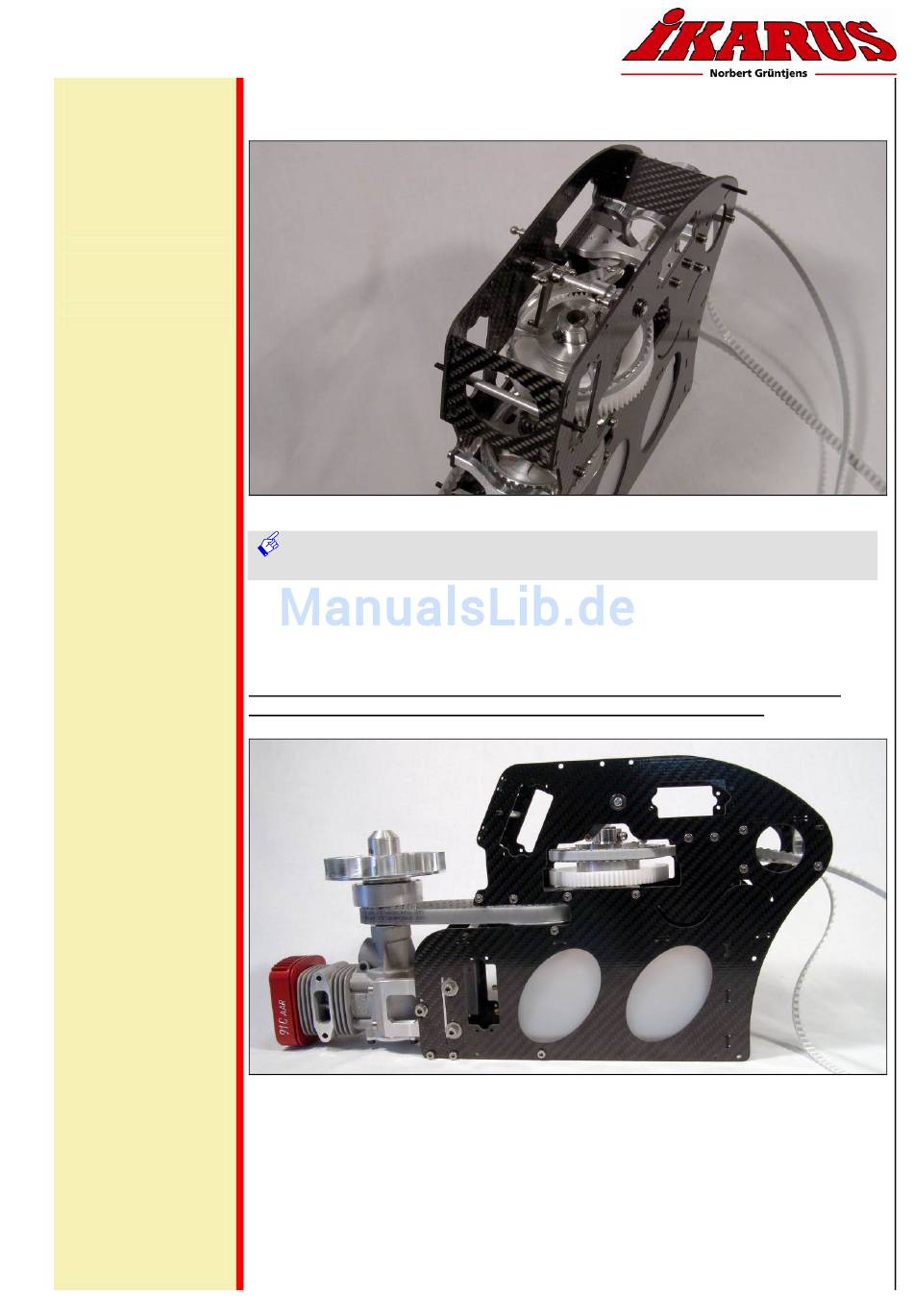

Montage Hauptzahnrad im Chassis
Bild zeigt im Chassis montiertes Hauptzahnrad
Bild zeigt im Chassis montiertes Hauptzahnrad
Vision 90 Pro - Bauanleitung - Seite 61
