BAUGRUPPE I
Baustufe 2
Benötigte Teile
1x 1001
X-Verbinder ALU
2x 1002
Landegestellverbinder
ALU
2x 1003
Heckrohrhalter ALU
2x 1012
Alu-Verbinder ALU
9x S/0308
Imbusschraube M3x8
2x S/0312
Imbusschraube M3x12
3x SS/0320
Stiftschraube M3x20
2x NN/03
Stopmutter M3
!
ACHTUNG
BAUGRUPPE I
Chassis – Baustufe 2

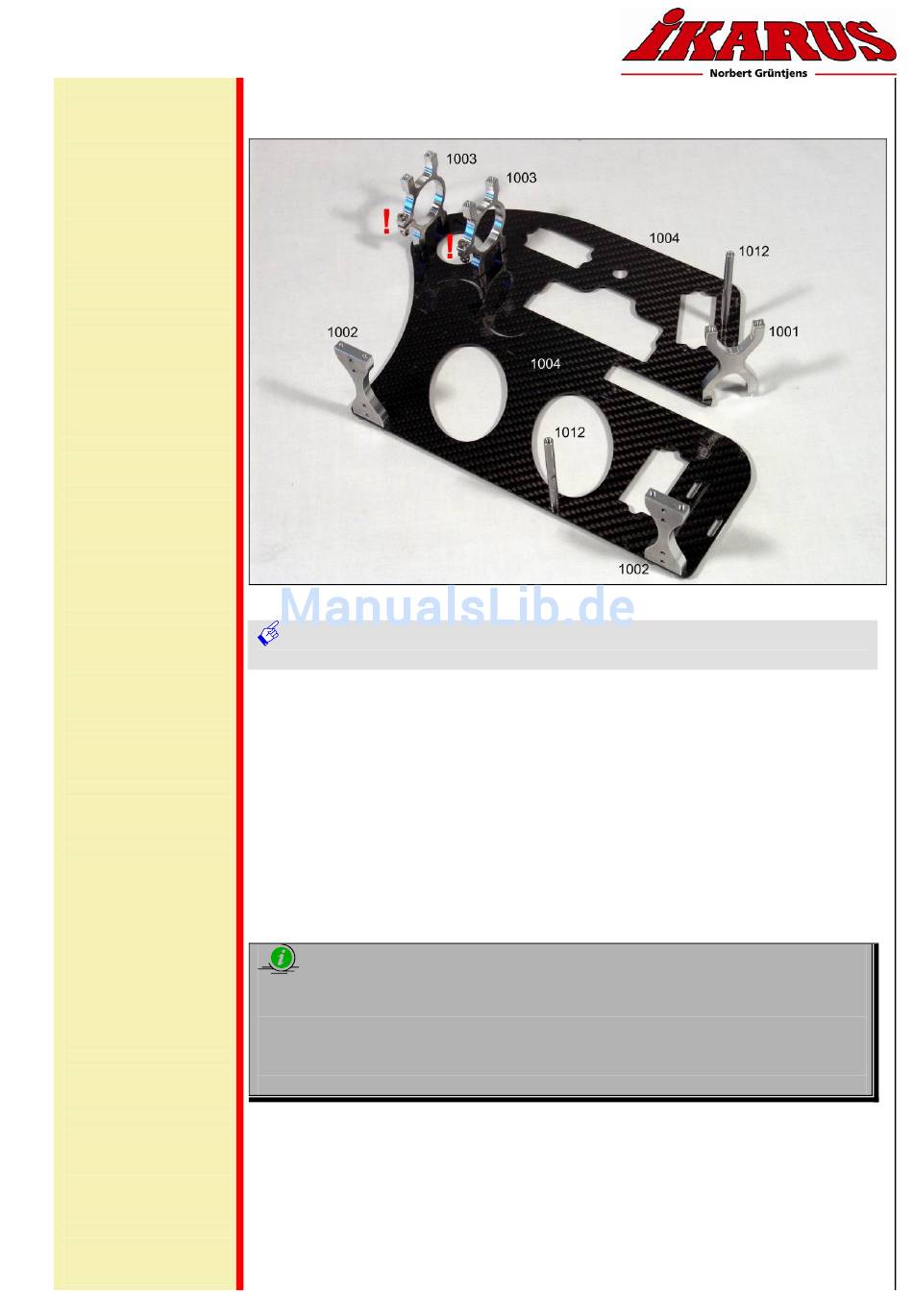

Bild zeigt die linke Seitenplatte mit angeschraubten Alu-Teilen
Montiere alle ALU-Teile auf eine Seitenplatte
Achte auf die Positionen der Stiftschrauben M3x20 (SS/0320)
Nimm jetzt die andere Seitenplatte (1004) zur Hand und montiere den X-Verbinder
(1001), die Landegestellverbinder (1002), die Heckrohrhalter (1003) und die Alu-
Verbinder (1012) an die vorgesehenen Plätze wie Du es oben in der Abbildung siehst.
Verwende dazu die Inmbusschrauben M3x8 (S/0308), ziehe diese jedoch noch nicht
fest.
Ausgenommen bei der unteren Befestigung des X-Verbinders (1001), der oberen
Befestigung des hinteren Heckrohrhalters (1003) und beim Alu-Verbinder (1012) der
hinter dem Akkuhalter (1007) sitzt. Dort verwende die Stiftschrauben M3x20
(SS/0320).
Schraube die Stiftschrauben M3x20 (SS/0320) soweit ein das noch 10mm
hervorstehen.
Infobox „TIPP & TRICK"
Bevor Du die Chassishälften miteinander verschraubst, solltest Du je eine
Imbusschraube M3x12 (S/0312) samt Stopmutter M3 (NN/03) in die Klemmung der
Heckrohrhalter (1003) einsetzten. So ersparst Du dir später die Fummelei.
Nur locker montieren, damit sich das Heckrohr später leicht einschieben lässt.
Keine Angst, mit dem Werkzeug zum festziehen kommt man ganz gemütlich ran,
aber dazu erst später.
Einbau ALU-Teile
