BAUGRUPPE XXVIII
Baustufe 2
Benötigte Teile
BAUGRUPPE XXVIII
Komplettierung Mechanik – Baustufe 2
Verbinde oberen Tankanschluss mit Auspuff
Verbinde mittleren Tankanschluss mit Vergaser
Stelle, wie abgebildet, eine Betankungsmöglichkeit her und verbinde mit
unterem Tankanschluss
In dieser Baustufe verbindest Du den Tank mit dem Antriebssystem, denn irgendwie
muss der Motor ja zu seinem Lebenssaft kommen ☺.
Als Erstes steckst Du den Treibstoffschlauch auf den obersten Tankanschluss und
verbindest diesen Anschluss mit dem Druckanschluss am Auspuff (egal ob nun
Dämpfer, Pipe oder Resonanzrohr). Schneide den Treibstoffschlauch etwas länger ab
und mache vor dem Anschluss am Auspuff eine kleine Schleife (wie abgebildet). Der
Grund dafür ist, dass der Anschluss am Auspuff sehr heiß ist und der
Treibstoffschlauch an dieser Stelle mit der Zeit brüchig wird. In diesem Fall (ist immer
wieder zu kontrollieren) einfach den Schlauch abschneiden und neu anschließen. So ist
es nicht notwendig jedes Mal ein neues Stück Treibstoffschlauch einzubauen.
Als nächstes steckst Du den Treibstoffschlauch auf den mittleren Tankanschluss und
verbindest ihn mit dem Anschluss am Vergaser.
Zum Schluss steckst Du den Treibstoffschlauch auf den untersten Tankanschluss,
führst ihn nach unten, über den Verbinder (1012) (unter dem Tank) und lässt ihn gut
30-40mm über den Tankhalter (1006) hinaus stehen. Verschlossen wird diese
Treibstoffleistung mit einer Schraube mit M3 Gewinde und einer Länge von 15mm oder
mehr. Diese Treibstoffleistung dient zum Betanken ohne dass die Kabinenhaube
abgenommen werden muss.
Infobox „TIPP & TRICK"
Wenn Du mit deinen Fingern nicht an die Tankanschlüsse heran kommen solltest,
ist es auch möglich eine kleine Spitzzange zu verwenden. Aber Vorsicht, der
Treibstoffschlauch darf dadurch keinen Schaden nehmen.
Einbau Treibstoffleitungen

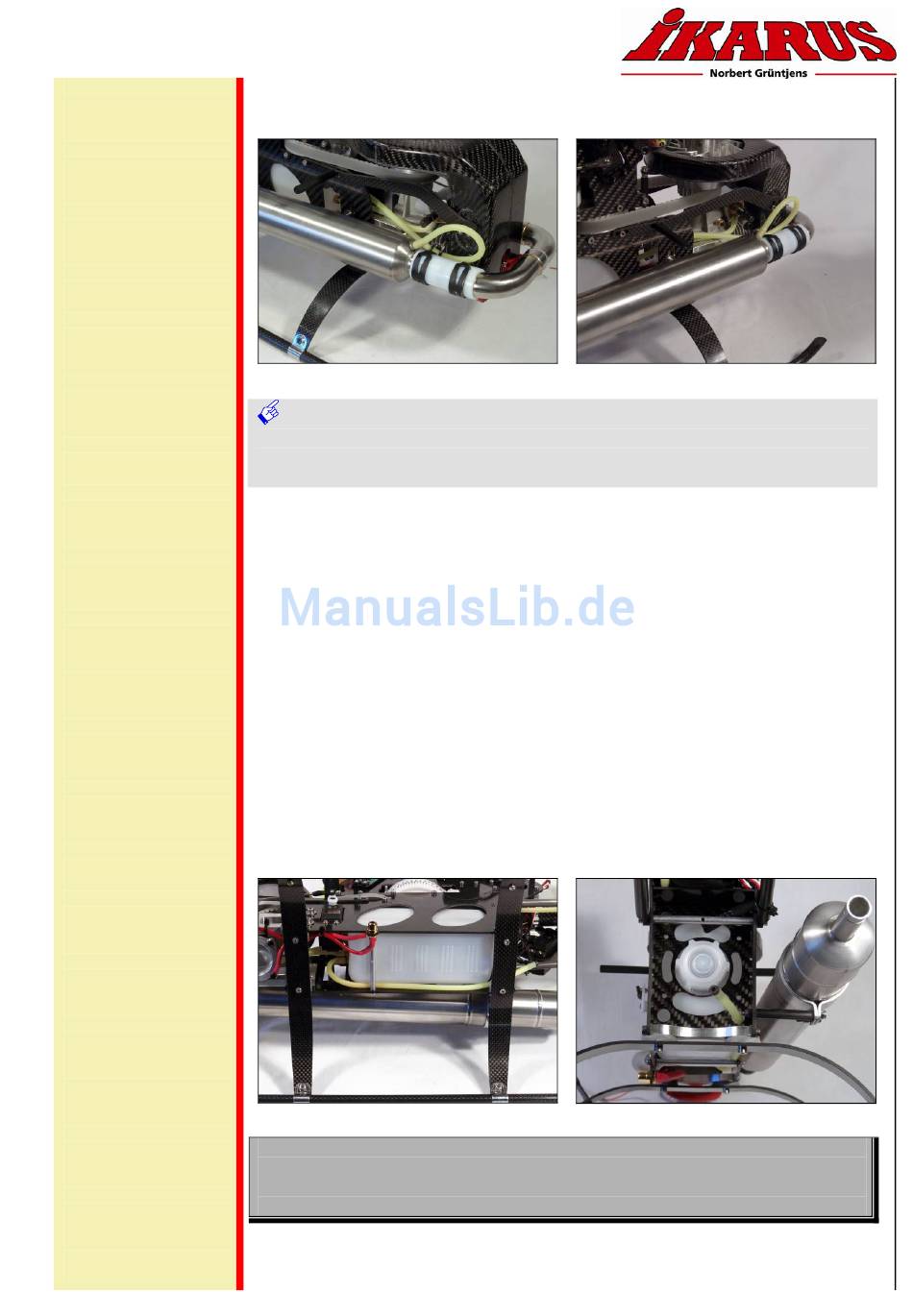

Bild zeigt montierte Treibstoffleitungen
Bild zeigt montierte Treibstoffleitungen
Vision 90 Pro - Bauanleitung - Seite 182
