BAUGRUPPE XVIII
Baustufe 1
Benötigte Teile
1x 1084
Kohlerohr 30x20
1x KB/0025
Kugelgelenk M2,5
1x ST/2510
Senkkopfschraube Torx
M2,5x10
BAUGRUPPE XVIII
Heckanlenkung – Baustufe 1

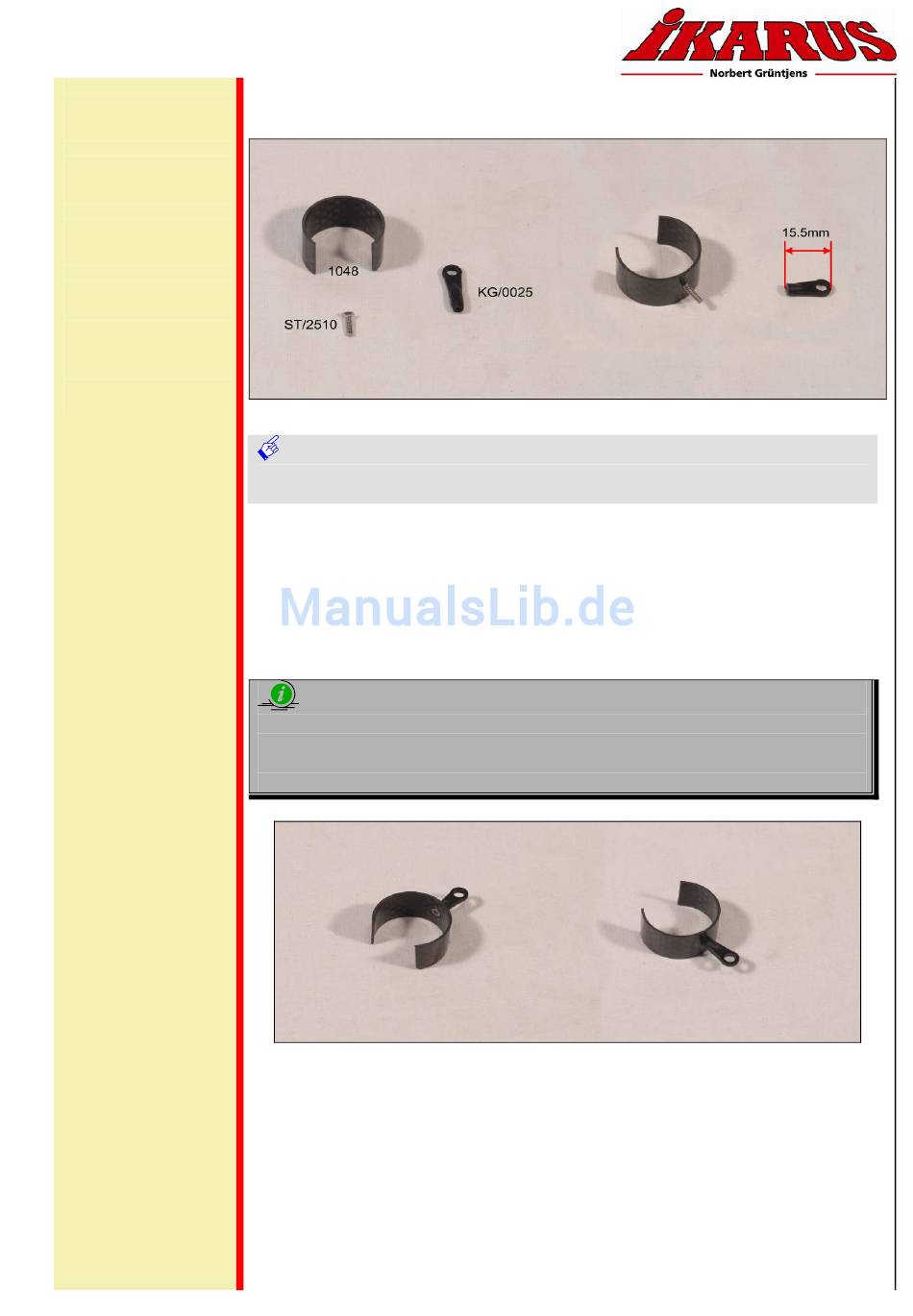

Bild zeigt die Vorbereitung des Kohlerohres 30x20, sowie des Kugelgelenkes
Bohre 2,5mm Loch mittig in das Kohlerohr (1084) und versenke die
Senkkopfschraube M2,5x10 (ST/2510).
Kürze Kugelgelenk M2,5 (KB/0025) auf 15,5mm und montiere.
Nimm das Kohlerohr 30x20 (1084) zur Hand und Bohre ein Loch mit 2,5mm
Durchmesser mittig durch das Kohlerohr 30x20 (1084). Bearbeite nun das Loch von
Innen so das die Senkkopfschraube M2,5x10 (ST/2510) bündig versenk ist.
Nun kürze das Kugelgelenk M2,5 (KB/0025) auf eine gesamtes Außenmaß von 15,5mm
und
schraube
das
Senkkopfschraube M2,5x10 (ST/2510) zu kürzen. Beachte die Ausrichtung des
Kugelgelenkauges.
Infobox „TIPP & TRICK"
Zum versenken der Senkkopfschraube M2,5x10 (ST/2510) verwende einen
geeigneten Senker. Solltest Du keinen Senker in deiner Werkstatt finden, kannst
Du dir auch mit einem 5mm Bohrer helfen. Aber Vorsicht, nur allzu schnell ist das
Kohlerohr durchgebohrt ☺
Montage Führung Heckanlenkung
so
gekürzte
Kugelgelenk
Bild zeigt montierte Führung Heckanlenkung
