iKarus Vision 90 Pro Bauanleitung Seite 131

BAUGRUPPE XXIII
Baustufe 3
Benötigte Teile
2x 1120
Blatthalter Kunststoff
4x ST/2504
Senkkopfschraube Torx
M2,5x4
BAUGRUPPE XXIII
Heckrotor – Baustufe 3
Montiere Blatthalter (1120) auf der Blatthalterlagerung.
Stecke nun einen Blatthalter (1120) auf die Blatthalterlagerung. Zentriere dazu die
Bohrungen im Blatthalter (1120) und den Bohrungen der Blattlagerhülse D9 (1122).
Verschraube nun die Blatthalter (1120) an der Blattlagerhülse D9 (1122) mittels
Senkkopfschrauben M2,5x4 (ST/2504).
Vergiss nicht diese Verschraubungen zu sichern.

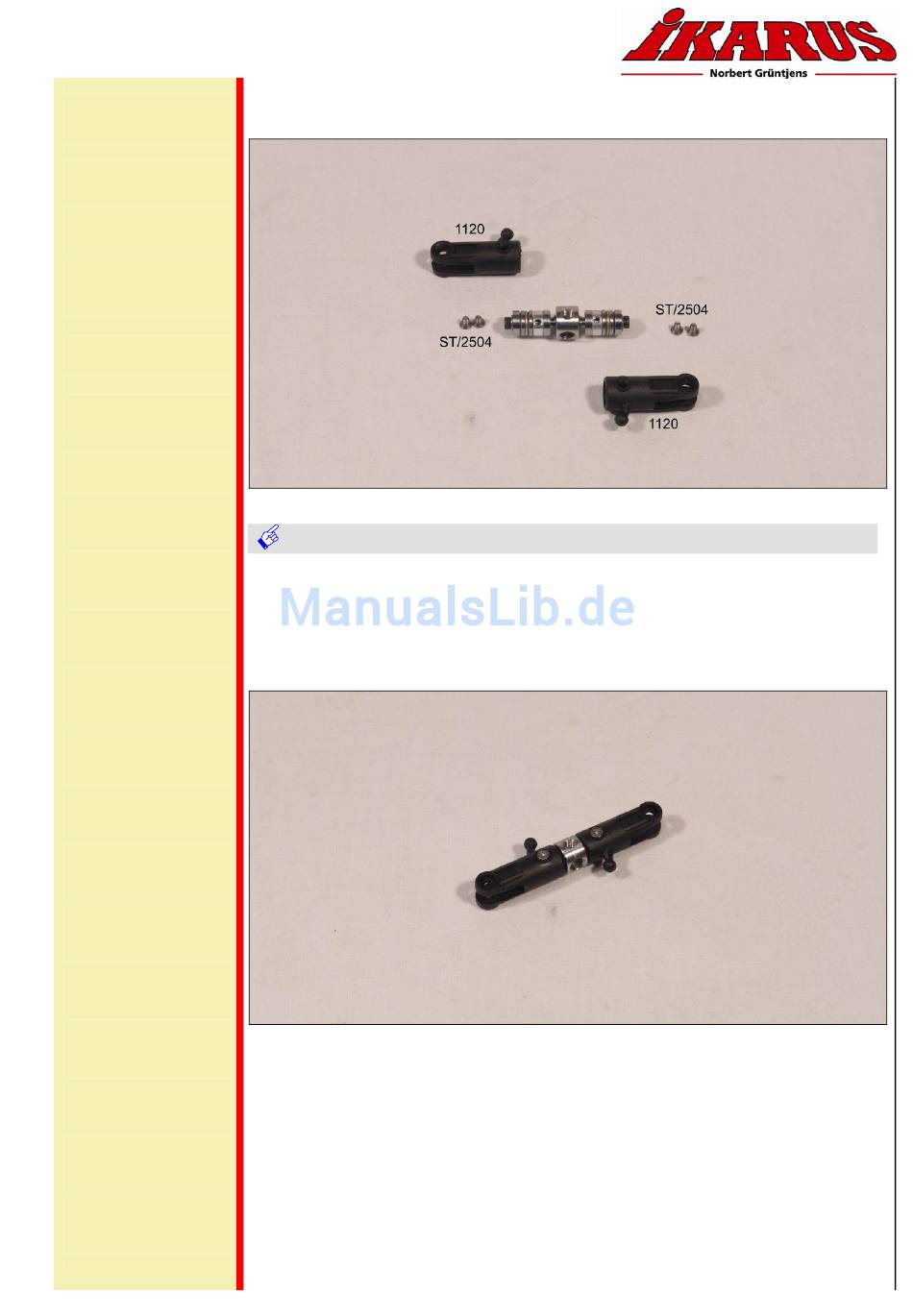

Montage Heckblatthalter
Bild zeigt Aufbau zu montierende Heckblatthalter
Bild zeigt Aufbau zu montierte Heckblatthalter
