BAUGRUPPE XXV
Baustufe 2 & 3 -
Alternativ
Benötigte Teile
6x KB/0230
Kugelbolzen M2x3
6x N/02
Mutter M2
Nicht im Bausatz enthalten:
12x S/0310
Imbusschraube M3x10
12x NN/03
Mutter M3 - Stop
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 2-
Taumelscheibenservos
Einbau Elektronik – Baustufe 3-

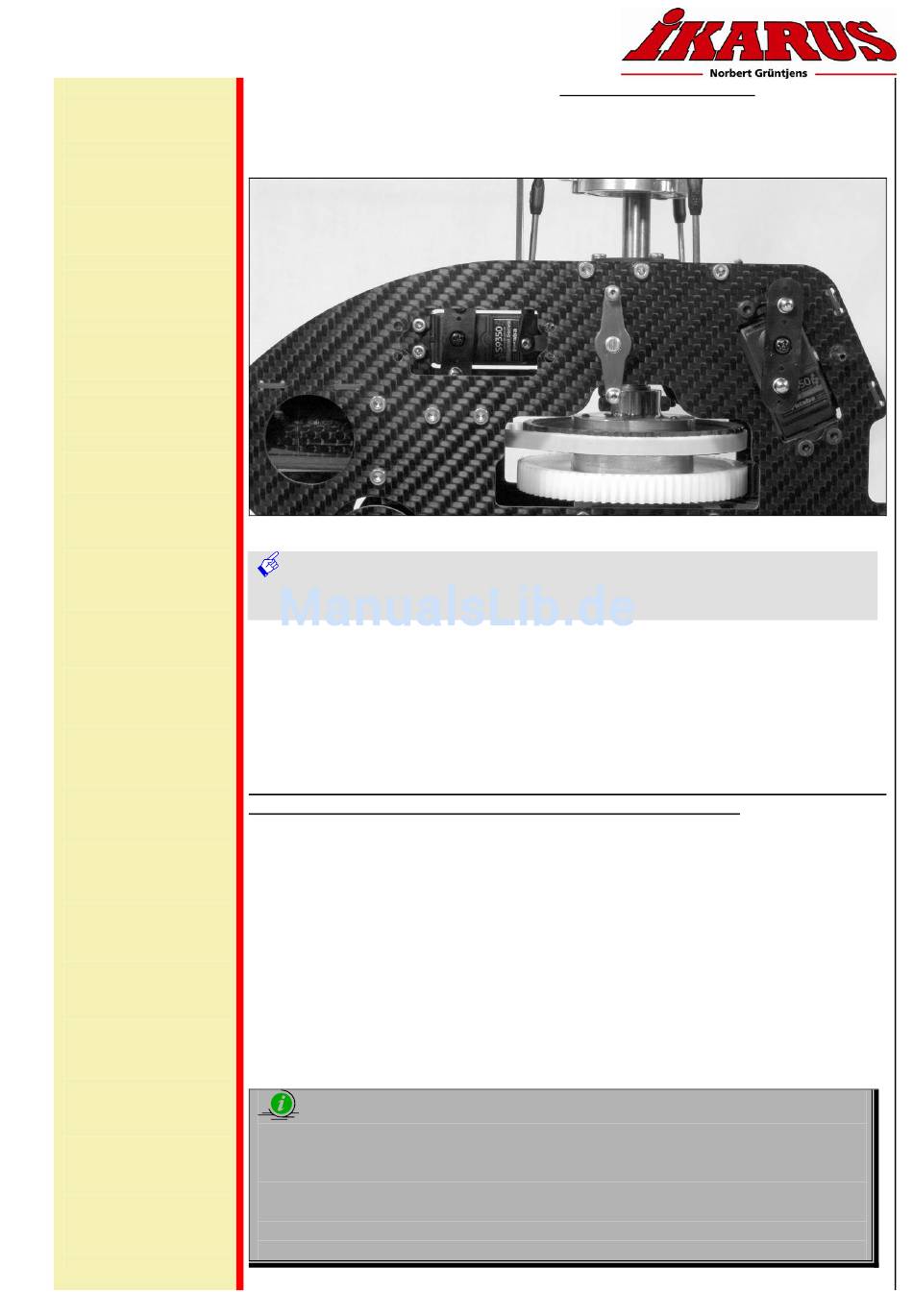

Bild zeigt die Montage der Servoabtriebshebel der Taumelscheibenservos
Montiere Kugelbolzen M2x3 (KB/0230) am mittlerem Befestigungsloch des
Servoabtriebshebel Typ „HS". Entferne restlichen Servohebelflügel.
Montiere Servoabtriebshebel wie abgebildet.
Nimm jetzt dem Servo beigepackten Servoabtriebshebel Typ „HS" zur Hand und
befestige je zwei Kugelbolzen M2x3 (KB/0230) samt Mutter M2 (NN/02) am mittlerem
Befestigungsloch des Servoabtriebshebel Typ „HS". Entferne den restlichen Flügel des
Servoabtriebshebel Typ „HS". Vergiss nicht die Kugelbolzen M2x3 (KB/0230) samt
Mutter M2 (NN/02) zu sichern. Nun montiere die so vorbereiteten Servoabtriebshebel
am Servo wie abgebildet (nur bei den beiden Rollservos, beim Nickservo erst nach der
Montage).
Um die Taumelscheibenservos vom Typ S9350 &S9351 korrekt zu montieren müssen
die Befestigungslöcher im Chassis auf 3mm aufgebohrt werden !!!!!
Stecke nun die Rollservos (die beiden hinten im Chassis montierten Servos) von Außen
in die im Chassis vorbereiteten Öffnungen. Beachte die Ausrichtung der Rollservos,
die Abtriebshebel befinden sich Richtung Heck. Dazu wirst Du den Servohebel leicht
verdrehen müssen. Nun befestige die Servos mit Imbusschrauben M3 (S/0310) und
Stop-Muttern M3 (NN/03) (beides nicht im Bausatz enthalten)
Das Nickservo (das im Chassis vorne montierte Servo) wird nun von Innen in die im
Chassis vorbereitete Öffnung gesteckt. Nun befestige das Servo mit Imbusschrauben
M3 (S/0310) und Stop-Muttern M3 (NN/03) (beides nicht im Bausatz enthalten).
Beachte die Ausrichtung der Nickservo, der Abtriebshebel befindet sich auf gleicher
Höhe
wie
der
dazu
Servoabtriebshebel des Nickservo montieren. Seine Ausrichtung muss parallel zum
Umlenkhebel sein. Beachte das, wegen dem Metallgetriebe, die Befestigungsschraube
der Servoabtriebshebel auch mit Schraubensicherung gesichert werden muss.
Infobox „TIPP & TRICK"
Bevor Du den Kugelbolzen mit einem M2 Gewinde in den Servoabtriebshebel
schrauben kannst, musst Du das Befestigungsloch mit einem 2mm Bohrer
aufbohren. Sonst könnte der Servoabtriebshebel aufplatzen.
Entferne überflüssigen Servoabtriebsflügel niemals durch das Abzwicken mit einer
Zange. Dadurch entstehen Haarrisse die zum Bruch des Servoabtriebshebel führen
können. Besser ist es ihn abzusägen und anschließend die Schnittstelle mit einem
Messer nachzuarbeiten.
Nur für Servotyp S9350 & S9351
Alternativ
Servoabtriebshebel der
Alternativ
Montage der Taumelscheibenservos
passende
Umlenkhebel.
Nun
kannst
Du
auch
