BAUGRUPPE XXI
Baustufe 3
Benötigte Teile
1x 1140
Verbindungshülse M3
1x S0306N
Imbusschraube M3x6
Niedriger Kopf
BAUGRUPPE XXI
Heckrotorumlenkhebel – Baustufe 3
Montiere Verbindungshülse M3 (1140) am Heckumlenkhebel (1143)
Montiere nun die Verbindungshülse M3 (1140) am Heckumlenkhebel (1143).
Fixiere die Verbindungshülse M3 (1140) mit Imbusschraube M3x6 niedriger Kopf
(S/0306N). Sichere die Verbindung mit Schraubensicherung.
Beachte die Ausrichtung der Verbindungshülse M3 (1140) am Heckumlenkhebel
(1143).

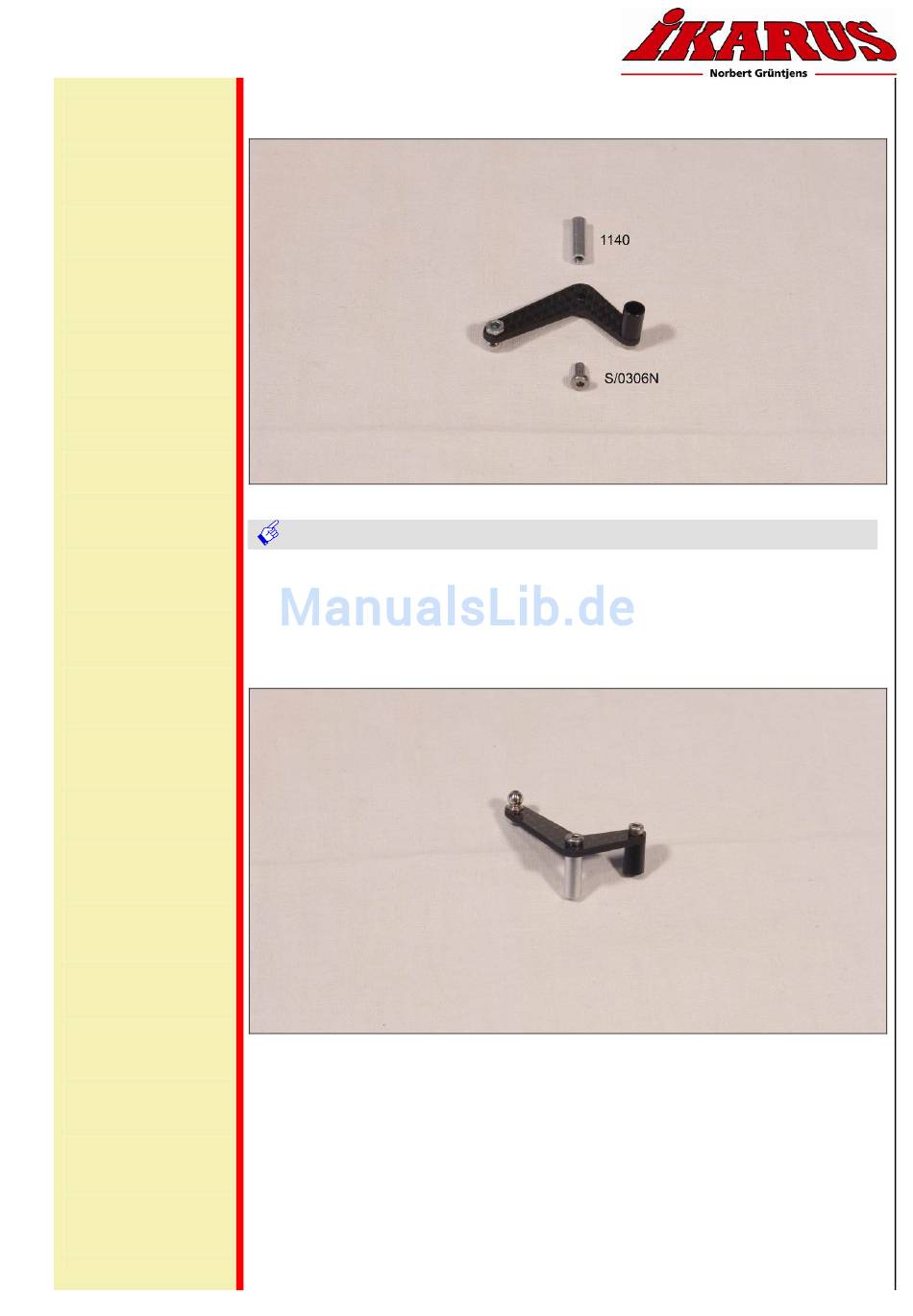

Einbau Verbindungshülse
Bild zeigt zu montierende Verbindungshülse
Bild zeigt montierte Verbindungshülse
Vision 90 Pro - Bauanleitung - Seite 120
