BAUGRUPPE XVI
Baustufe 1
Benötigte Teile
2x 1076
Gestänge 28mm
4x KG/0025
Kugelgelenk M2,5
BAUGRUPPE XVI
Gestänge – Baustufe 1

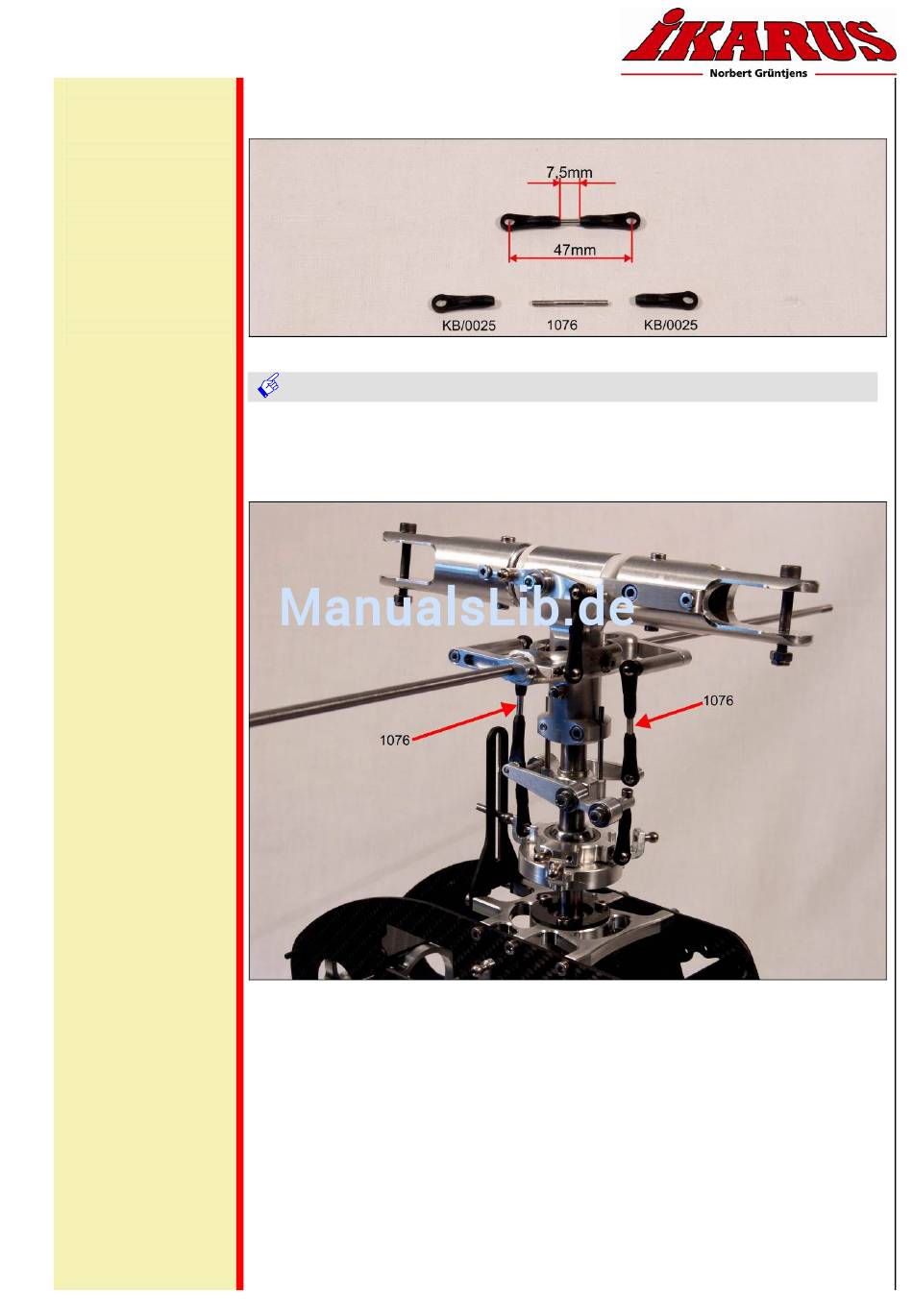

Bild zeigt Aufbau Gestänge – Pitchkompensator zu Paddelebene
Montiere Gestänge –Pitchkompensator zu Paddelebene
Montiere nun die Kugelgelenke M2,5 (KG/0025) am Gestänge 28mm (1076).
Achte darauf dass die Beschriftung beider Kugelgelenke auf die gleiche Seite hinzeigt.
Baue insgesamt 2 STK dieser Gestänge auf.
Bild zeigt montiertes Gestänge – Pitchkompensator zu Paddelebene
Montiere nun die Gestänge am Rotorkopf zwischen dem Pitchkompensator und der
Paddelstangenanlenkung wie abgebildet.
Beachte dass die Beschriftung der Kugelgelenke vom Kugelbolzen wegzeigen muss.
Gestänge - Pitchkompensator zu Paddelebene
