BAUGRUPPE VIII
Baustufe 5
Benötigte Teile
6x S/0308
Imbusschraube M3x8
BAUGRUPPE VIII
Domlager und Hauptrotorwelle – Baustufe 5
Montiere Domlagerung im Chassis
Stecke nun die vormontieret Domlagerung wie abgebildet auf die Hauptrotorwelle und
drücke sie bis ins Chassis. Verschraube die Domlagerung mit Imbusschrauben M3x8
(S(0308). Sichere die Schrauben mit Schraubensicherung.

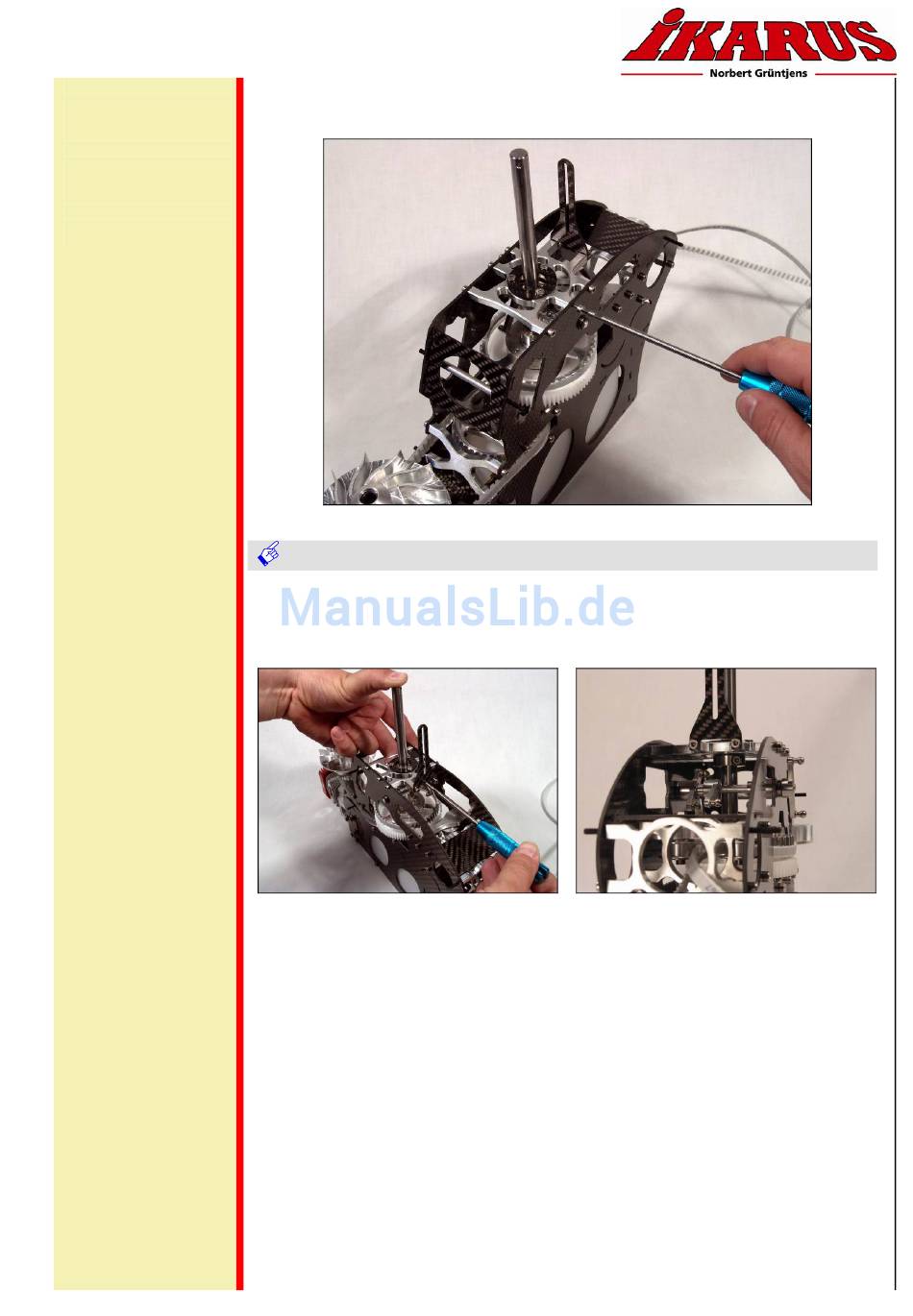

Bild zeigt die gleichzeitige Positionierung der
Hauptrotorwelle und des Klemmringes
Drücke nun die Hauptrotorwelle (1050) nach unten und gleichzeitig den Klemmring
(1152) gegen das Domlager noch oben. Fixiere nun die gesamte Einheit durch das
Festklemmen des Klemmringes (1152). Vergiss nicht vor dem Festziehen die Schraube
des Klemmringes mit Schraubesicherung zu versehen.
Teste nun die korrekte Fixierung in dem Du das Chassis in eine Hand nimmst und mit
der anderen Hand an der Hauptrotorwelle (1050) drückst und ziehst. Die
Hauptrotorwelle darf sich nicht axial (auf und ab) bewegen lassen.
Montage Domlagerung
Bild zeigt montierte Domlagerung
Bild zeigt fixierte Hauptrotorwelleneinheit
Vision 90 Pro - Bauanleitung - Seite 67
