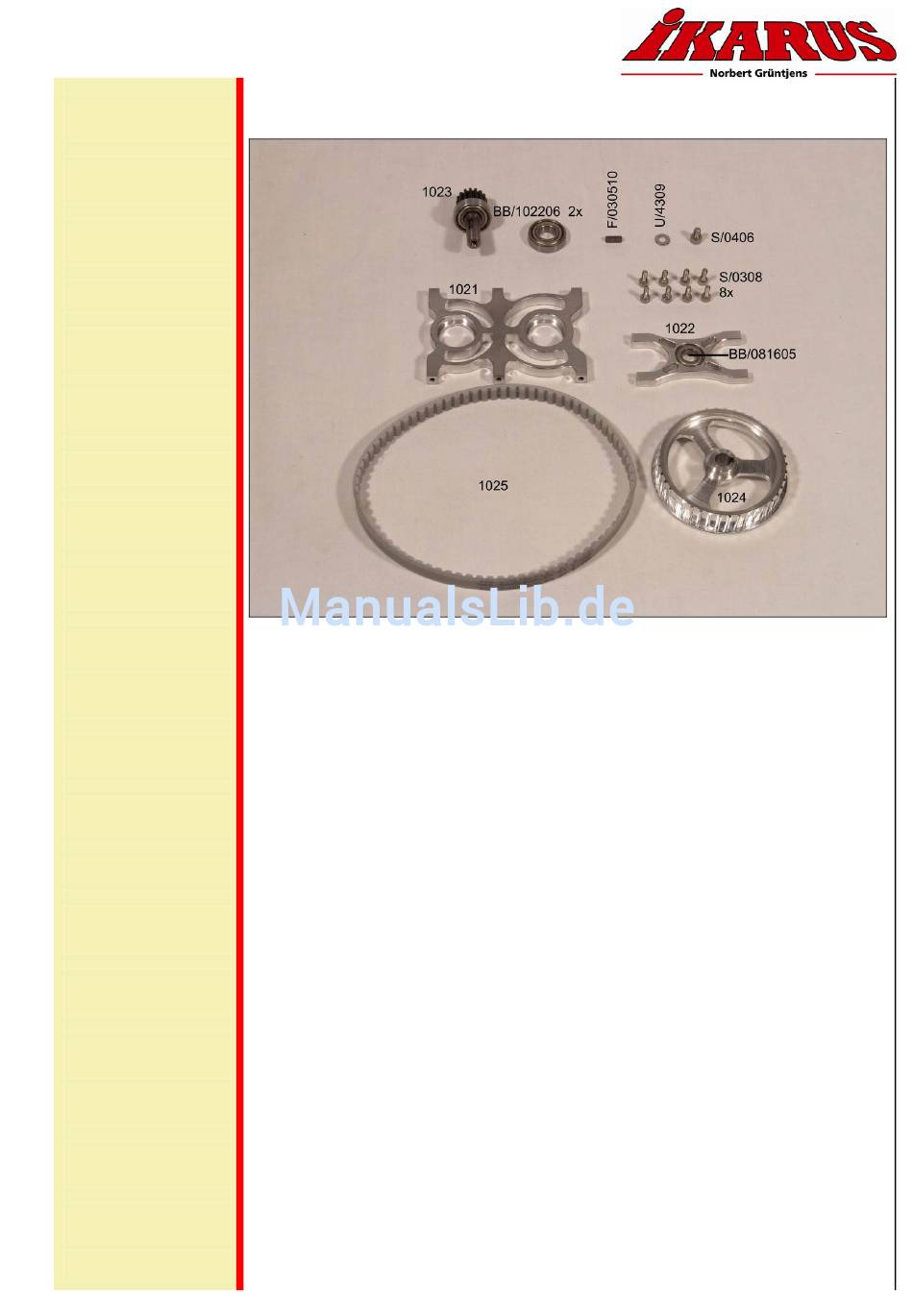

Teile BAUGRUPPE IV
Gesamt Inhalt
1x 1021
Lagerleiste Hauptlager
1x 1022
Lagerleiste
Zwischenlager
1x 1023
Zwischenwelle Z16 M1
1x 1024
Riemenrad AT5 42Z
1x 1025
Zahnriemen AT5/375
1x BB/081605
Kugellager 8x16x5
2x BB/ 102206
Kugellager 10x22x6
1x F/030510
Passfeder 3x5x10
8x S/0308
Imbusschraube M3x8
1x S/0406
Imbusschraube M4x6
1x U/4309
U-Scheibe 4,3x9
BAUGRUPPE IV
Erste Antriebsgetriebestufe
In dieser Baugruppe beschäftigen wir uns mit der ersten Getriebestufe.
Wundere Dich nicht, aber hier wurden schon ein paar Bauteile vormontiert.
Auf der Zwischenwelle (1023) wurde bereits ein Kugellager (BB/102206)
aufgepresst. Ebenso wurde bereits in die Lagerleiste Zwischenlager (1022) das
Kugellager (BB/081605) eingepresst.
Inhaltsangabe der Baugruppe
Vision 90 Pro - Bauanleitung - Seite 35
