BAUGRUPPE VI
Baustufe 3
Benötigte Teile
1x 1031
Kupplungsglocke
6x ST/0306
Torxschraube M3x6
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 3
Montiere Kupplungsglocke (1031) am Riemenrad (1028)
Nun steckst Du die Kupplungsglocke (1031) auf das Riemenrad (1028) und befestigst
die ganze Sache mit 6 Torxschrauben M3x6 (ST/0306). Vergiss nicht die Schrauben mit
Schraubensicherung zu sichern.
Infobox „TIPP & TRICK"
Um radial befestigte Bauteile korrekt zu montieren, werden zuerst einmal 2
Senkkopfschrauben gegenüberliegen ganz leicht angeschraubt. So wird der Bauteil
einmal zentriert. Danach schraube die restlichen Senkkopfschrauben ein. Nun
ziehe immer zwei gegenüberliegende Schrauben fest. So wird eine Verspannung
des Bauteiles vermieden.
Aber Achtung, nach FEST kommt AB !!!!! ☺
Aufbau Kupplungsglocke

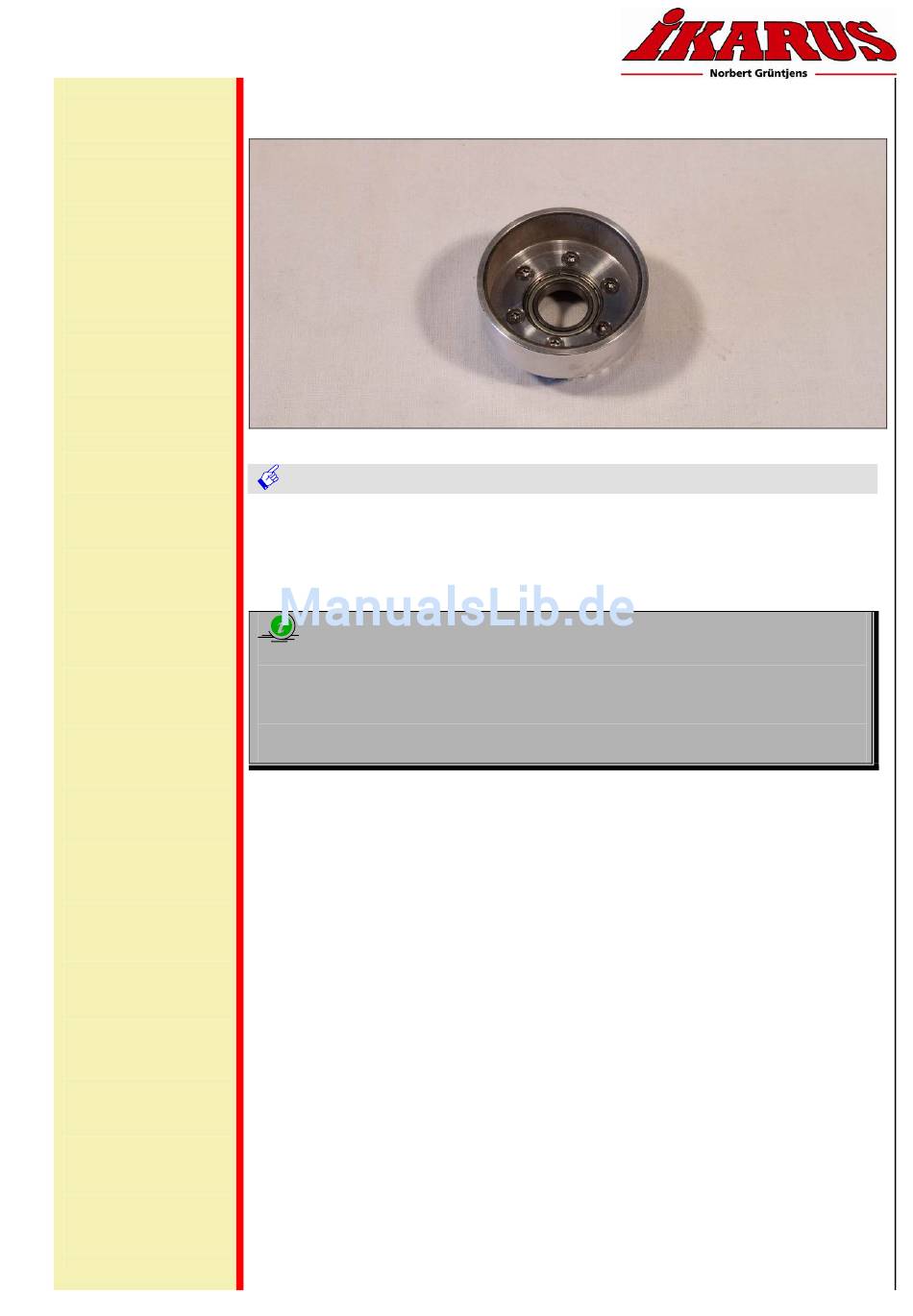

Bild zeigt montierte Kupplungsglocke am Riemenrad
Vision 90 Pro - Bauanleitung - Seite 45
