BAUGRUPPE XVIII
Baustufe 2
Benötigte Teile
2x 1081
Gestänge 33mm
1x 1083
Schubstange 4mm CFK
2x KB/0025
Kugelgelenk M2,5

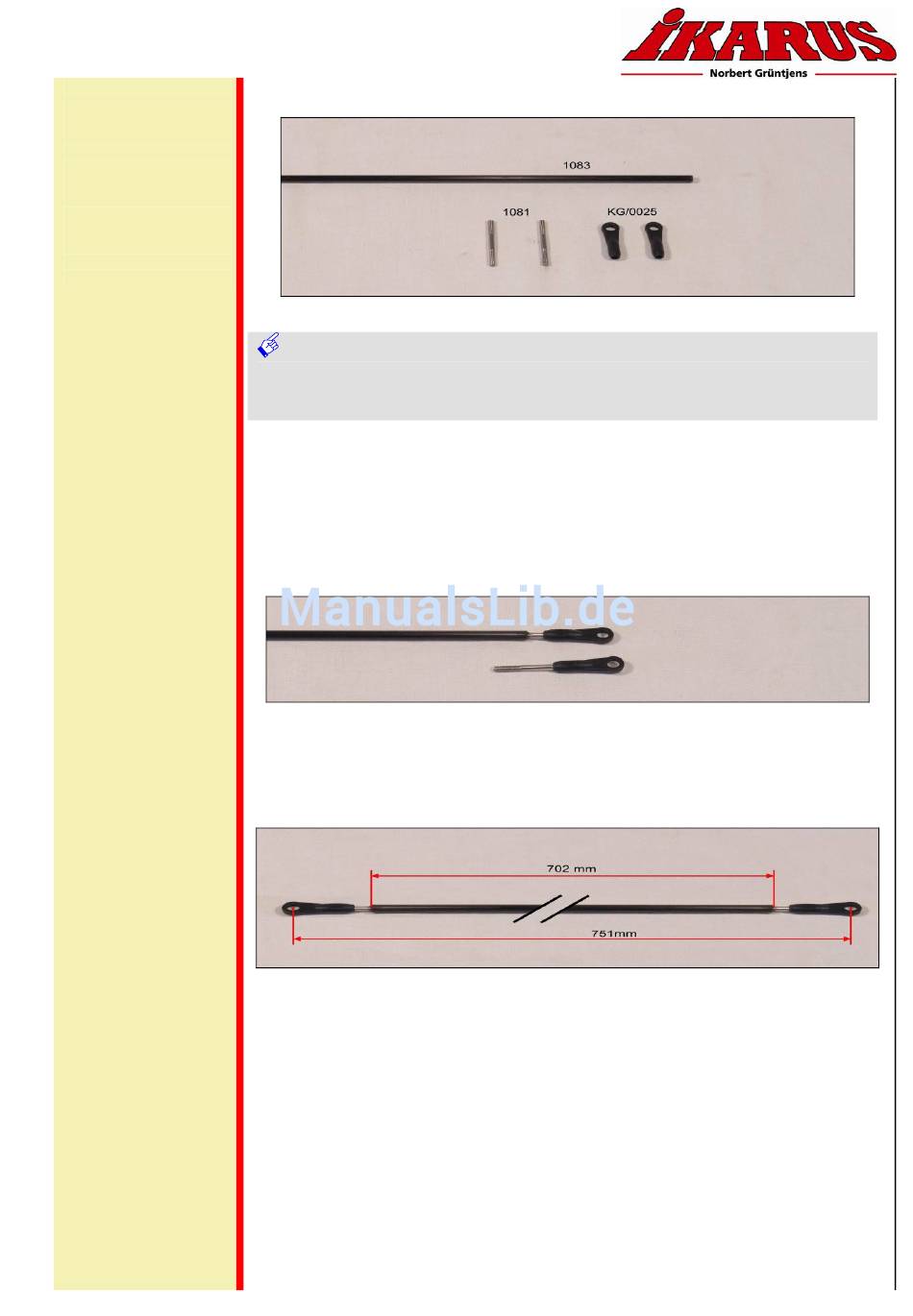

BAUGRUPPE XVIII
Heckanlenkung – Baustufe 2
Schraube Kugelgelenk (KB/0025) auf Gestänge (1081) bis zum Ende des
Gewindeganges. Kürze Schubstange (1083) auf 702mm. Klebe diese in die
Schubstange (1083) bis zur Hälfte des gewindefreien Mittelstückes des
Gestänges (1081). Abstand zwischen Kugelgelenkaugen 751mm.
Nimm jetzt ein Gestänge 33mm (1081) zu Hand und schraube ein Kegelgelenk M2,5
(KB/0025) soweit auf das, das Gewinde gerade nicht mehr sichtbar ist. Wiederhole
diesen Vorgang auch mit dem zweiten Gestänge 33mm (1081).
Kürze nun die Schubstange (1083) auf eine Länge von 702mm. Nun klebe auf einer
Seite ein schon mit Kugelgelenk (KB/0025) versehenes Gestänge (1081) in die
Schubstange (1083) ein und zwar bis zur Hälfte des Gestängemittelstückes ohne
Gewinde.
Bild zeigt eingeklebtes Gestänge und montiertes Kugelgelenk
Nun schiebe die vormontiere Führung Heckanlenkung auf die Schubstange und klebe
auch das zweite mit Kugelgelenk (KB/0025) versehenes Gestänge (1081) in die
Schubstange (1083) ein und zwar auch bis zur Hälfte des Gestängemittelstückes ohne
Gewinde.
Der korrekte Abstand zwischen den beiden Kugelgelenkaugen sollte 751mm betragen.
Bild zeigt fertig montiertes Gestänge Heckanlenkung mit deren Abmessungen
Montage Gestänge Heckanlenkung
Bild zeigt Teile der Gestänge Heckanlenkung
Vision 90 Pro - Bauanleitung - Seite 105
