BAUGRUPPE XII
Baustufe 5
Benötigte Teile
2x 1069
Mischhebel
4x BF/030804
Flanschlager 3x8x4
4x KB/2530
Kugelbolzen 2,5x3
4x UP/030605
Passscheibe 3x6x0,5
BAUGRUPPE XII
Rotorkopf – Baustufe 5
Montiere Mischhebel.
Beachte die Montage der Passscheiben 3x6x0,5 (UP/030605)
zwischen den Flanschlager
Stecke nun ein Flanschlager 3x8x4 (BF/030804) in die Bohrung des Mischhebels
(1069). Drehe den Mischhebel (1069) nun um lege eine Passscheibe 3x6x0,5
(UP/030605) auf die Innenseite des Flanschlagers 3x8x4 (BF/030804). Stecke nun das
zweite Flanschlager 3x8x4 (BF/030804) in die Bohrung.
Montiere nun die Kugelbolzen 2,5x3 (KB/2530) wie in der Abbildung gezeigt.
Vergiss nicht die Kugelbolzen 2,5x3 (KB/2530) mit Schraubensicherung zu sichern.
Wähle die mittleren Befestigungspunkt, auf dieser Seite des Mischhebels auf der 3
Möglichkeiten zur Verfügung stehen. Die hier gezeigte Montage zeigt die
Grundabstimmung, mit der unbedingt der Erstflug durchgeführt werden sollte. Ein
Einhängen des Kugelbolzen 2,5x3 (KB/2530) Richtung Kugellager erhöht die zyklische
Einmischung in die Rotorblattebene, sowie sind noch größere Pitchwinkel möglich. Ein
Einhängen des Kugelbolzen 2,5x3 (KB/2530) auf das andere Ende kehrt den Effekt
um.

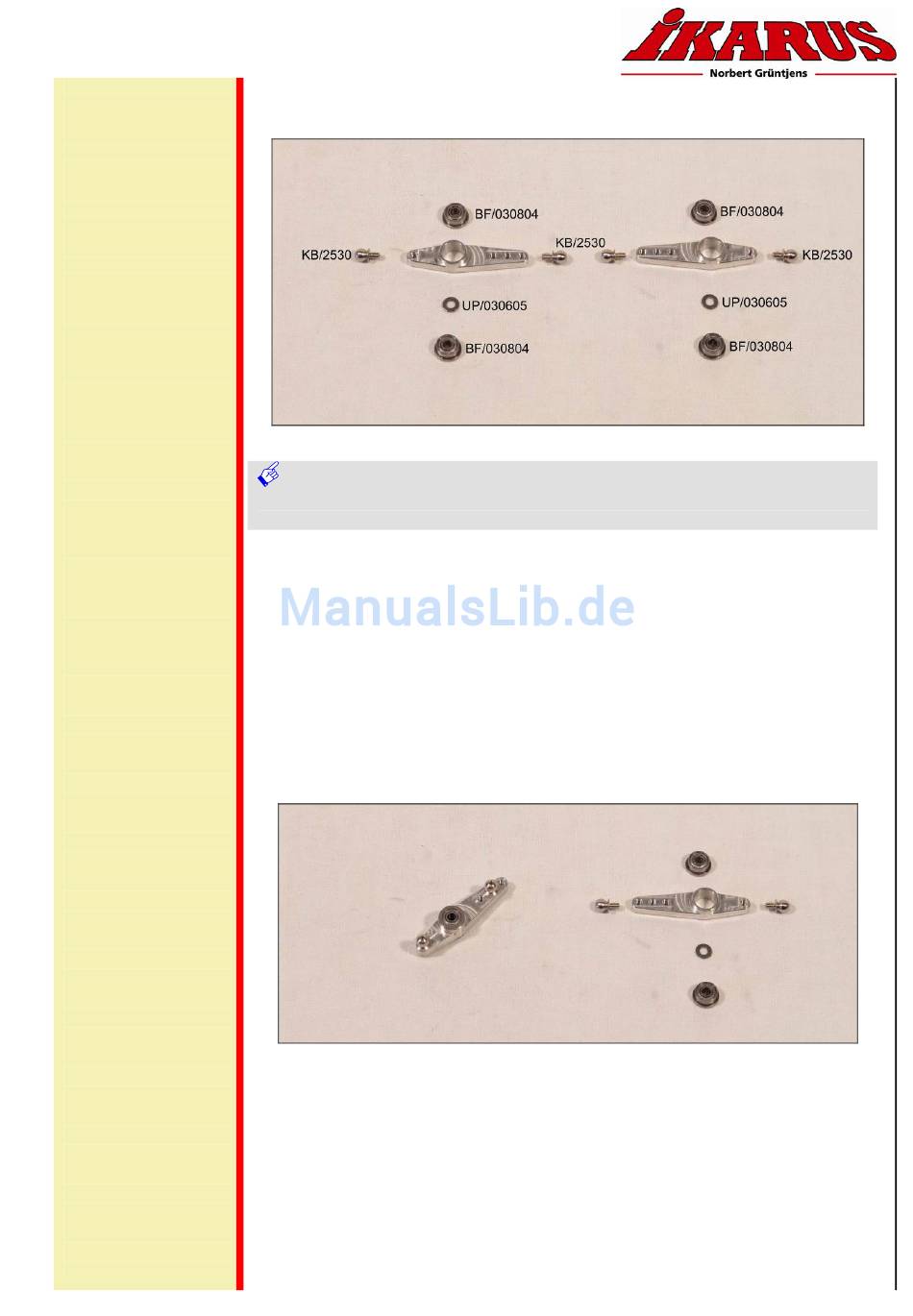

Vormontage Mischhebel
Bild zeigt Teile der Mischhebel
Vision 90 Pro - Bauanleitung - Seite 84
