BAUGRUPPE XXI
Baustufe 5
Benötigte Teile
1x S/0312
Imbusschraube M3x12
BAUGRUPPE XXI
Heckrotorumlenkhebel – Baustufe 5
Montiere Heckrotorumlenkhebel an Gabelhalter.
Stecke nun die Imbusschraube M3x12 (S/0312) durch die Flanschlager des
Gabelhalters und befestige den Heckrotorumlenkhebel.
Vergiss nicht die Schraubverbindung zu sichern, aber ohne die Flanschlager im
Gabelhalter zu ertränken.

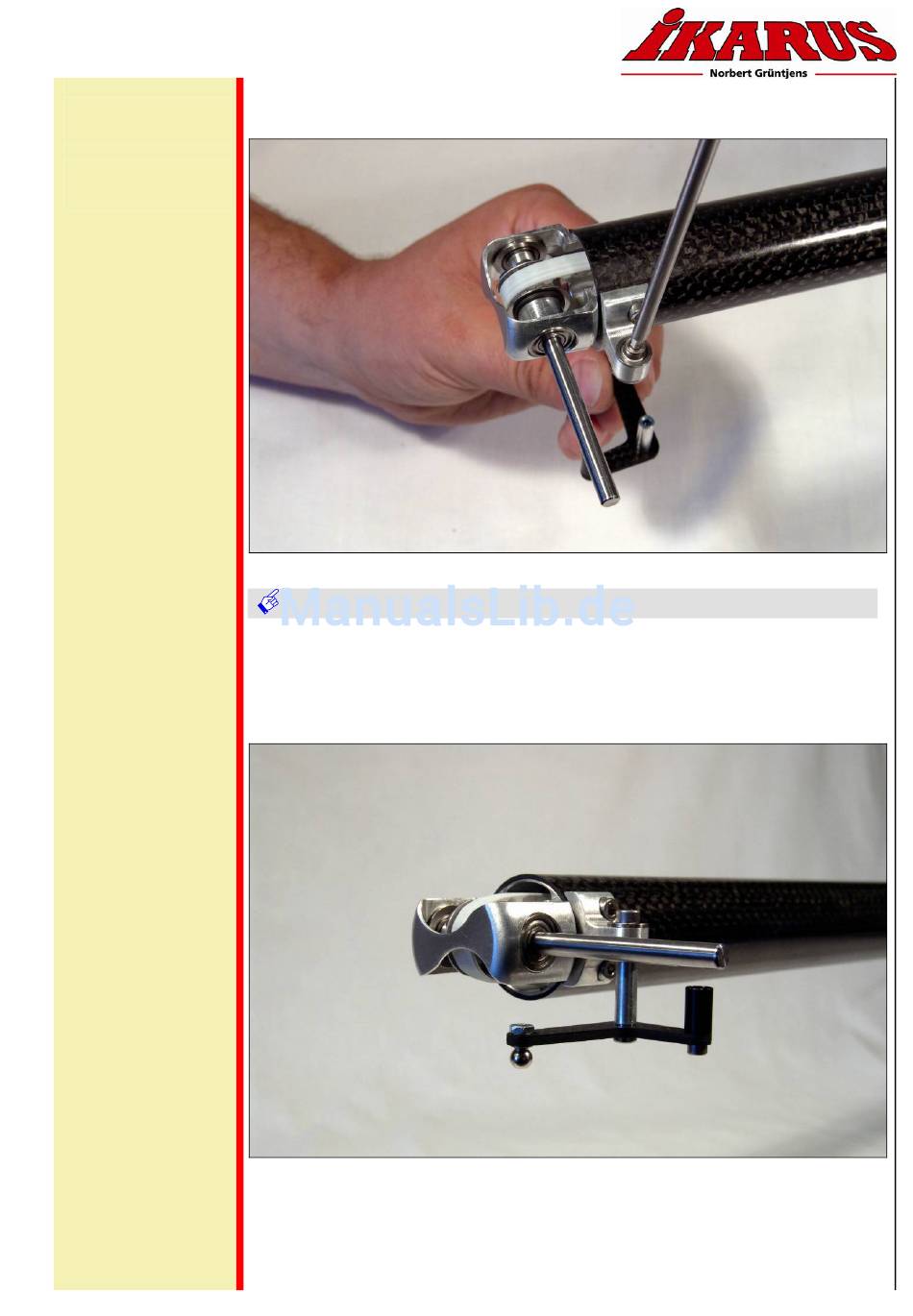

Montage Heckrotorumlenkhebel
Bild zeigt montierten Heckrotorumlenkhebel
Bild zeigt montierten Heckrotorumlenkhebel
Vision 90 Pro - Bauanleitung - Seite 122
