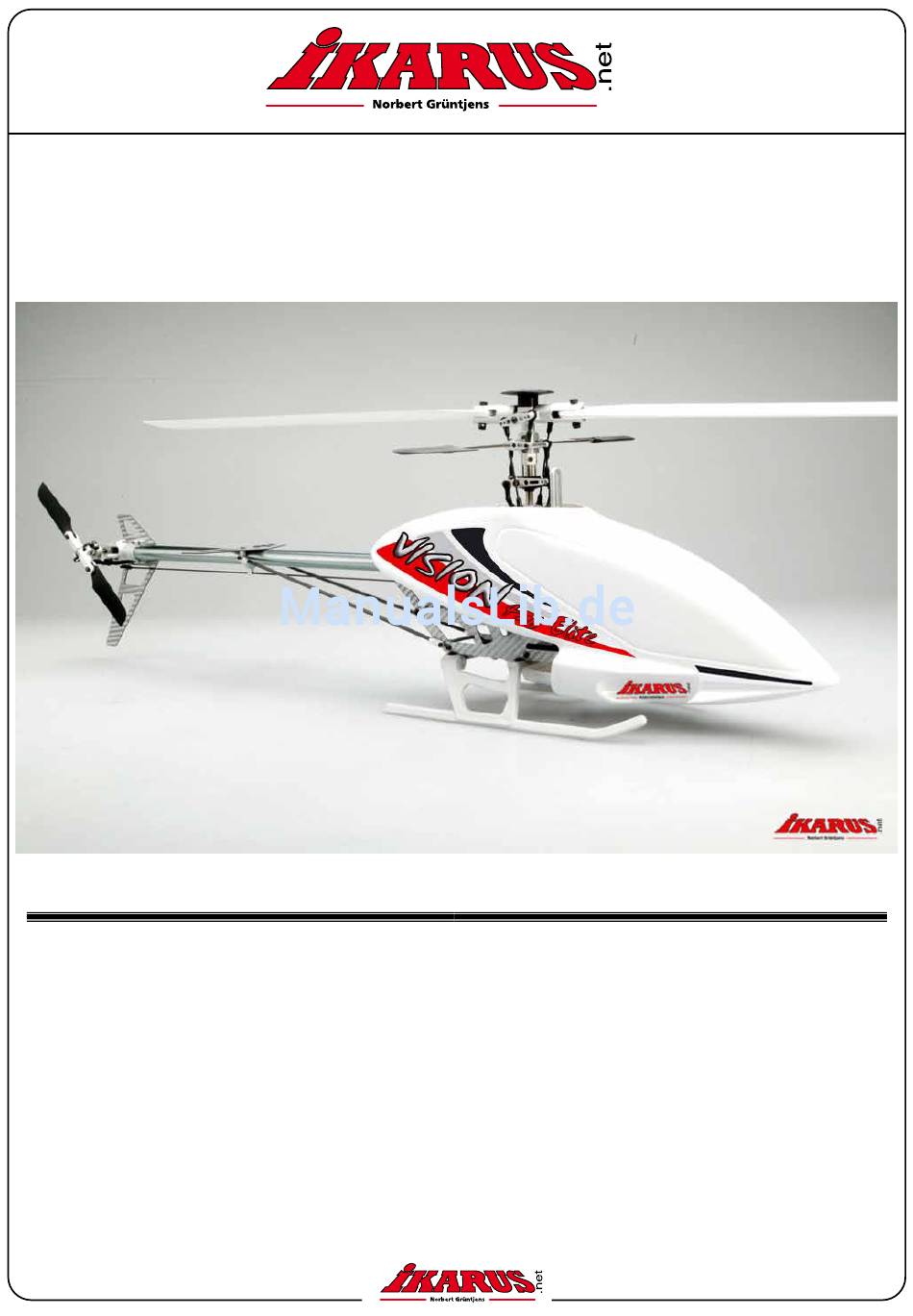

Vision 450 Elite Bausatz / ARF
www.ikarus.net
# 6101007 & 6101008
Bauanleitung
Vision 450 Elite
Technische Daten:
Länge: 660mm
Höhe: 210mm
Breite: 100mm
Hauptrotordurchmesser: 723mm
Hauptrotorblätter: 325mm
Motorritzel 13/14/15 Zähne
Hauptzahnrad: 150 Zähne
Mögliche Getriebeübersetzunge: 1:11,5:4,6 / 1:10,7:4,6 / 1:10:4,6
Empfohlene Motorisierung: 400er Brushlessmotor mit 2500-3800 U/Volt
Leergewicht mit Rotorblättern, ohne Haube, ohne Elektronik: 370 g
Werbung
Verwandte Anleitungen für iKarus 6101007
Inhaltszusammenfassung für iKarus 6101007
- Seite 1 Vision 450 Elite Bausatz / ARF www.ikarus.net # 6101007 & 6101008 Bauanleitung Vision 450 Elite Technische Daten: Länge: 660mm Höhe: 210mm Breite: 100mm Hauptrotordurchmesser: 723mm Hauptrotorblätter: 325mm Motorritzel 13/14/15 Zähne Hauptzahnrad: 150 Zähne Mögliche Getriebeübersetzunge: 1:11,5:4,6 / 1:10,7:4,6 / 1:10:4,6 Empfohlene Motorisierung: 400er Brushlessmotor mit 2500-3800 U/Volt Leergewicht mit Rotorblättern, ohne Haube, ohne Elektronik: 370 g...
- Seite 2 Vielen Dank für Ihre Kaufentscheidung. Wir haben dieses Produkt sorgfältig zusammengestellt und es verschiedenen Kontrollen unterworfen. Prüfen Sie den Bausatz nach dem Erhalt dennoch unverzüglich auf Vollständigkeit und einwandfreien Zustand der Komponenten. Bitte haben Sie Verständnis dafür, daß wir Reklamationen zu einem späteren Zeitpunkt nicht an- nehmen können.
- Seite 3 1.Baustufe Zusammenbau des Rotorkopfs Beutel M-A 01: R01A003 1 x Zentralstück 02: RP03 4 x O-Ring (Ø3x6,5x2mm) 03: R01A092 2 x Distanzbuchse 04: R01A012 2 x Distanzbuchse 05: R01A001 2 x Blatthalter 06: R01A004 1 x Blattlagerwelle 07: R693ZZ 4 x Kugellager (Ø3xØ8x4mm) bereits eingesetzt 08: R01A025 2 x Distanzscheibe Kunststoff 09: RPW0205 2 x Blatthalterschraube M2x5...
- Seite 4 3.Baustufe Montage des Pitchkompensators Achtung Beutel M-C Behalten Sie die markierte Seite außen 01: RTP31406 2 x Schaftschraube (1,4x6mm) 02: R01A011 2 x V-Kugelpfanne 03: R01A005 2 x Pitchkompensatorarm 04: R01A013 2 x Beilagscheibe (Ø2,1x3,5x0,5mm) 05: R01A006 1 x Pitchkompensatormittelteil 06: RO0207 9 x Senkkopfschraube M2x7 07: R01A054...
- Seite 5 5.Baustufe Montage des Heckrotors Beutel T-A 01: R01A045 1 x Heckrotorsteuerhülse 02: R01A013 3 x Beilagscheiben (Ø2,1x3,5x0,5mm) 03: R01A054 2 x Gelenkkugel 04: RO0207 6 x Senkkopfschraube M2x7 05: R01A036 1 x Verbinder Heckrotorsteuerung 06: R453MXL 1 x Zahnriemen 07: R01A040 2 x Buchse 08: R01A061 1 x Riemenführung...
- Seite 6 7.Baustufe Chassismontage unten Beutel F-A 01: R01A017 1 x Akkuhalter 02: R01A019 1 x Motorplatte 03: RPW0204 12 x Scheibenschraube M2x12 04: R01B015 2 x Seitenteile 05: R01A018 1 x Untere Platte Achtung Verwenden Sie Schraubensiche- rungslack wo „242“ angegeben wird. ca.
- Seite 7 9.Baustufe Verbinden der Chassisteile Beutel F-C 01: RM2 2 x M2 Muttern 02: R01A058 10 x Distanzbuchse kurz 03: RPW0210 10 x Scheibenschraube M2x10 04: R01A057 3 x Distanzbuchse mittel Achtung Verwenden Sie Schraubensicherungs- lack wo „242“ angegeben wird. ca. 2mm 10.Baustufe Getriebemontage Beutel G-A...
- Seite 8 11.Baustufe Endmotage Mechanik Beutel A-A 01: G-A 1 x Getriebe aus Baustufe 10 G-A 12: RPW0205 2 x Scheibenschraube M2x5 02: RM2 1 x M2 Muttern 13: R01B065 1 x Höhenleitwerk 03: RP0210 1 x Kreuzschraube M2x10 14: RP0205 2 x Kreuzschraube M2x5 04: R01A031 1 x Beilagscheibe Alu 15: R01A050...
- Seite 9 12.Baustufe Servoeinbau Beutel F-D 01: RPW0210 8 x Scheibenschraube M2x10 02: R01A029 8 x Plastikmuttern 03: RM2 4 x M2 Muttern 04: R01A054 4 x Gelenkkugel 05: RO0207 4 x Kreuzschraube M2x7 Achtung Länge des Servohebels sollte 11-12mm sein. Position der Elektronikkomponenten Regler Kreisel Empfänger...
- Seite 10 Pitch- und Gaskurve Schwebeflug Gaskurve Pitchkurve Pitchwerte Rundflug Flugphase Schwebeflug Rundflug 3D Flug Maximal 9° bis 11° 9° bis 10° 9° bis 11° Drehzahl Mittlere 5° bis 6° 5° bis 6° 0° Drehzahl Minimal -1° bis 0° -9° bis -10° -9°...
- Seite 11 Wechseln der Hauptrotorwelle Schritt 3 Schritt 1: Entfernen Sie die Rotorblätter Schritt 2: Hängen Sie die Kugelköpfe aus Schritt 1 Schritt 3: Entfernen Sie die Taumelscheiben führungsschraube Schritt 4: Entfernen Sie die Riemenradchraube Schritt 5: Entfernen Sie den Stellring Schritt 6: Ziehen Sie den Rotorkopf nach oben aus dem Chassis und wechseln SIe dann die Hauptrotorwelle Schritt 2...
-
Seite 16: Garantiebestimmungen
Conditions de garantie Nous offrons une garantie de 24 mois pour le produit IKARUS. La date du ticket de caisse est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. Si pendant cette période, des défauts matériels ou de fabrication ainsi que des ratés au niveau fonctionnel surviennent, nous les réparerons.
