iKarus Vision 90 Pro Bauanleitung Seite 130

BAUGRUPPE XXIII
Baustufe 2
Benötigte Teile
2x S/2505S
Imbusschraube M2,5x5
12.9
2x U/2707
U-Scheibe 2,7x7
BAUGRUPPE XXIII
Heckrotor – Baustufe 2
Fixiere die Lagerung des Heckblatthalters mit Imbusschraube M2,5x5 12.9
(S/2505S) samt U-Scheibe 2,7x7 (U/2707).
Jetzt schraube die Imbusschraube M2,5x5 12.9 (S/2505S) samt U-Scheibe 2,7x7
(U/2707) in die Hecknabe (1121). Vergiss hier nicht ausreichend Schraubensicherung
zu verwenden.
Verfahre mit der anderen Seite ebenso wie erklärt.

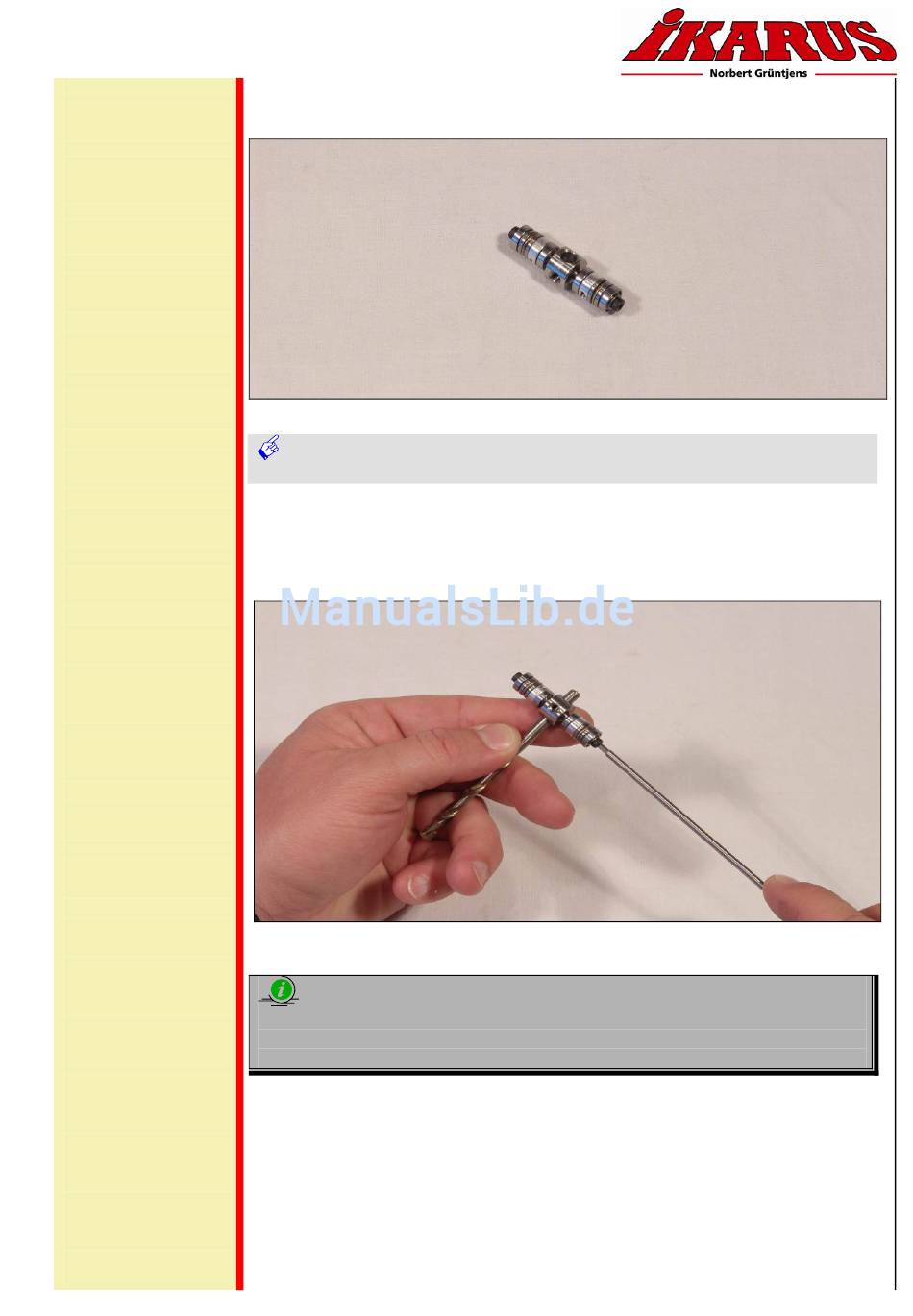

Bild zeigt die Zuhilfenahme eines 5mm Bohrers als Montagehilfe
Infobox „TIPP & TRICK"
Als praktische Hilfe zum Festziehen der Schrauben an der Hecknabe hat sich ein
5mm Bohrer herausgestellt. Diesen steckst Du durch die zentrale Bohrung der
Hecknabe. So lasst sich die Verschraubung gut und mit viel Gefühl festziehen.
Fixierung Lagerung Heckblatthalter
Bild zeigt Aufbau der Lagerung des Heckblatthalters
