Baustufe 4
Benötigte Teile
2x UP/051001
Passscheibe 5x10x0,1
BAUGRUPPE XX
Heckrotorgetriebe – Baustufe 4
Montiere Riemenrad im Heckrotorgehäuse (1086)
Distanziere spielfrei mit Passscheiben 5x10x0,1 (UP/051001)
Fädle nun das vormontierte Riemenrad in den Heckriemen (1046) wie abgebildet ein.
Beachte die Lage des Riemenrades. Die Seite in der sich die Befestigungsbohrung
befindet muss Rechts sein. Nun stecke das eingefädelte Riemenrad in das
Heckrotorgehäuse, zwischen die beiden Flanschlager 5x13x4 (BF/051304).
Kontrolliere die axiale Spielfreiheit des Riemenrades. Gegebenenfalls musst Du mit den
beigelegten
ausdistanzieren.

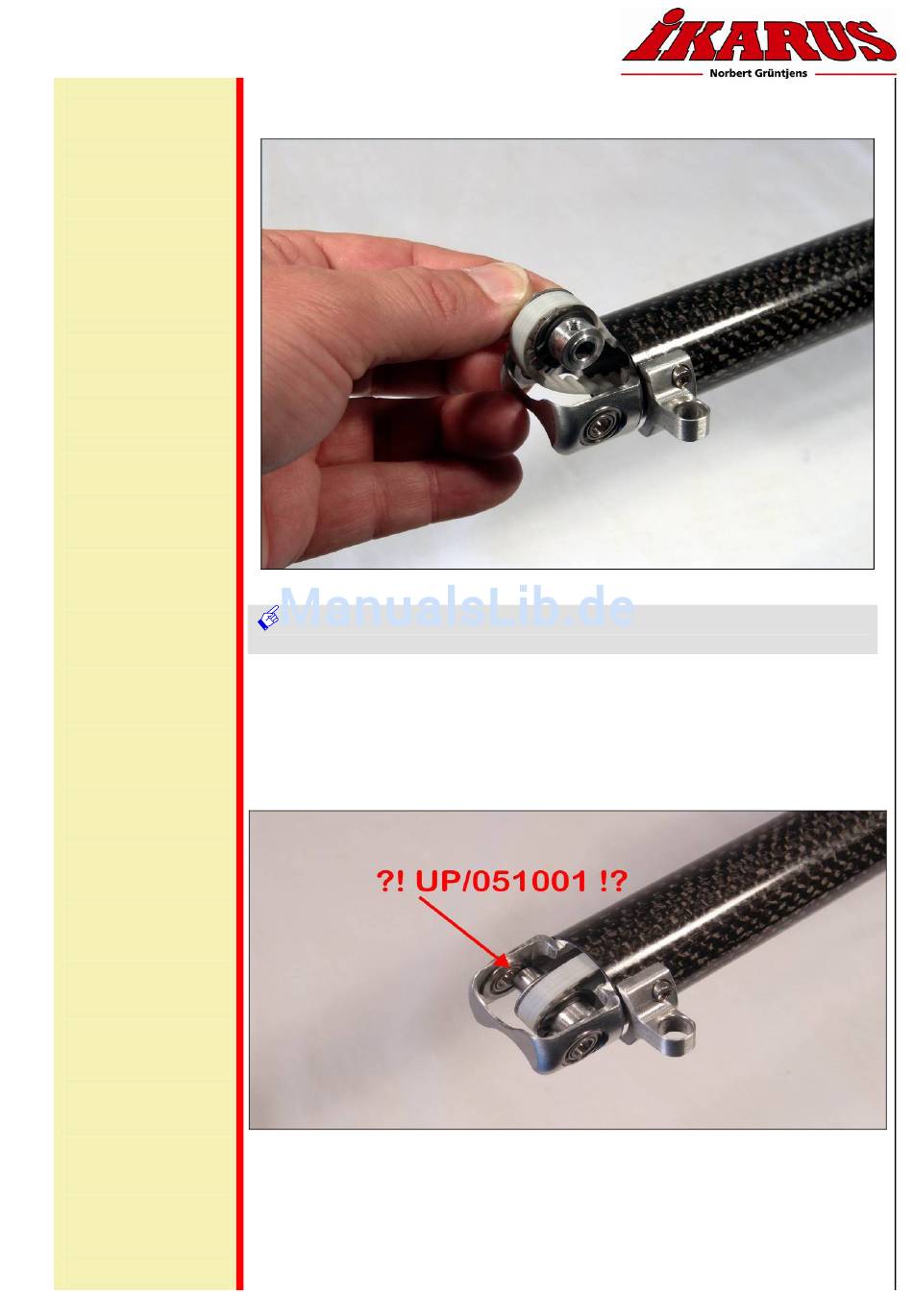

Montage Riemenrad
Bild zeigt Montage des vormontierten Riemenrades
Passscheiben
Bild zeigt montiertes Riemenrades
5x10x0,1
(UP/051001)
