BAUGRUPPE XXV
Baustufe 1
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 1
Montiere Gummitüllen und Abstandshülsen an Servos.
Beachte die Position des Flansches der Abstandshülsen.
Packe nun einmal in die drei Taumelscheibenservos aus. Entferne die als Standard
montierte Servosscheibe (Typ D) und drehe die Servohebelbefestigungsschraube
wieder zurück in den Servohebelabtrieb (damit sich diese spezielle Schraube nicht
selbständig macht ☺ ). Nun montiere die dem Servo beigelegten Gummitüllen und
Abstandshülsen. Beachte aber das der Flansch der Abstandshülsen nach oben, also
Richtung Servoabtrieb zeigen müssen !!!
Infobox „TIPP & TRICK"
Die Gummitüllen und die Abstandshülsen an den Servos dienen der
Virbrationsentkoppelung. Der Flansch der Abstandshülsen muss immer in Richtung
der zur Befestigung dienenden Halterung zeigen, also weg von der
Servobefestigungsschraube. Im Falle der Taumelscheibenservos des
also in Richtung des Servoabtriebes, da dies Taumelscheibenservos von hinten an
die CFK Seitenplatten (1004) montiert werden.
Nicht für Servotyp S9350 & S9351

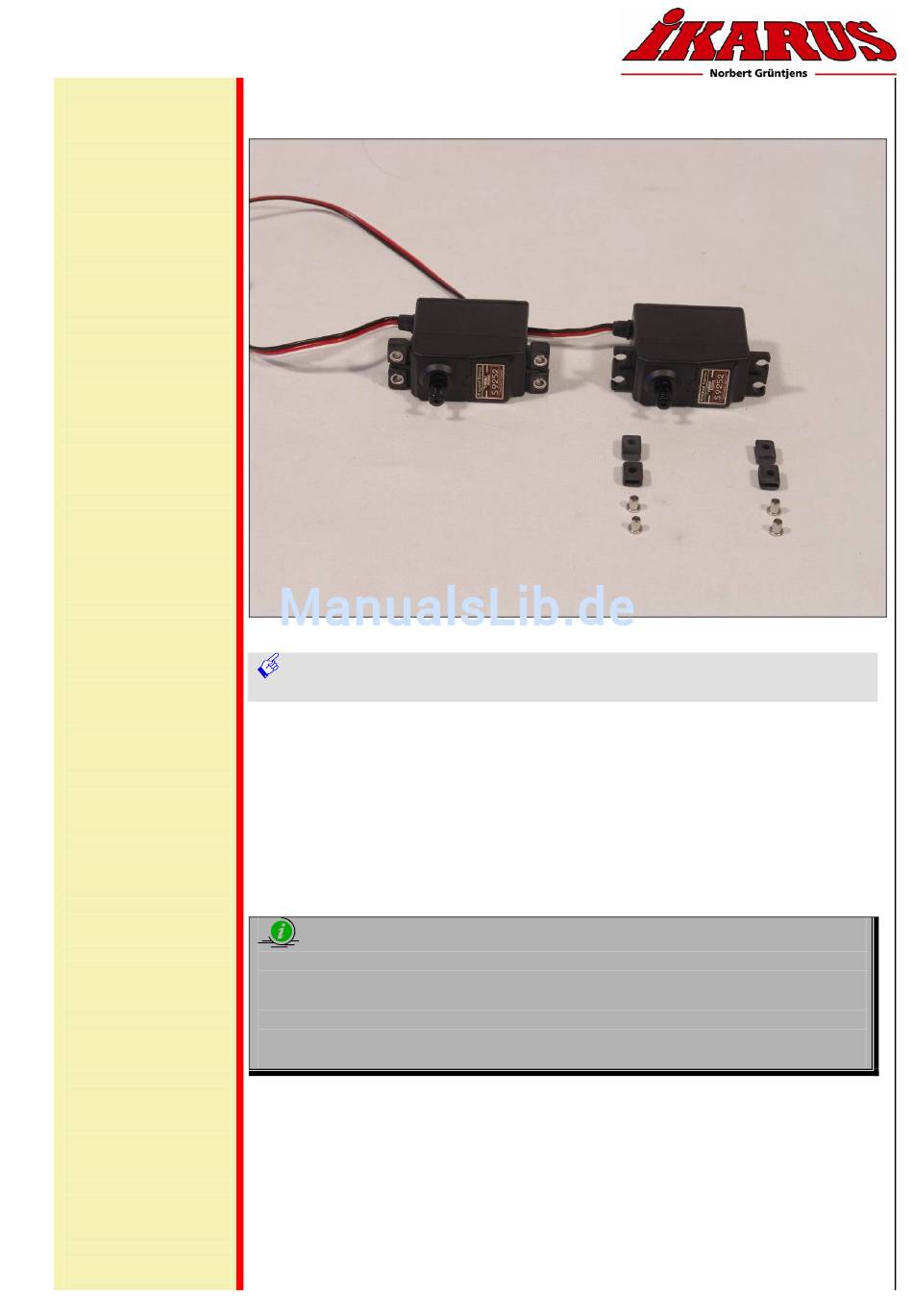

Vorbereitung der Taumelscheibenservos
Bild zeigt die Vorbereitung der Taumelscheibenservos
VISION SX pro
Vision 90 Pro - Bauanleitung - Seite 138
