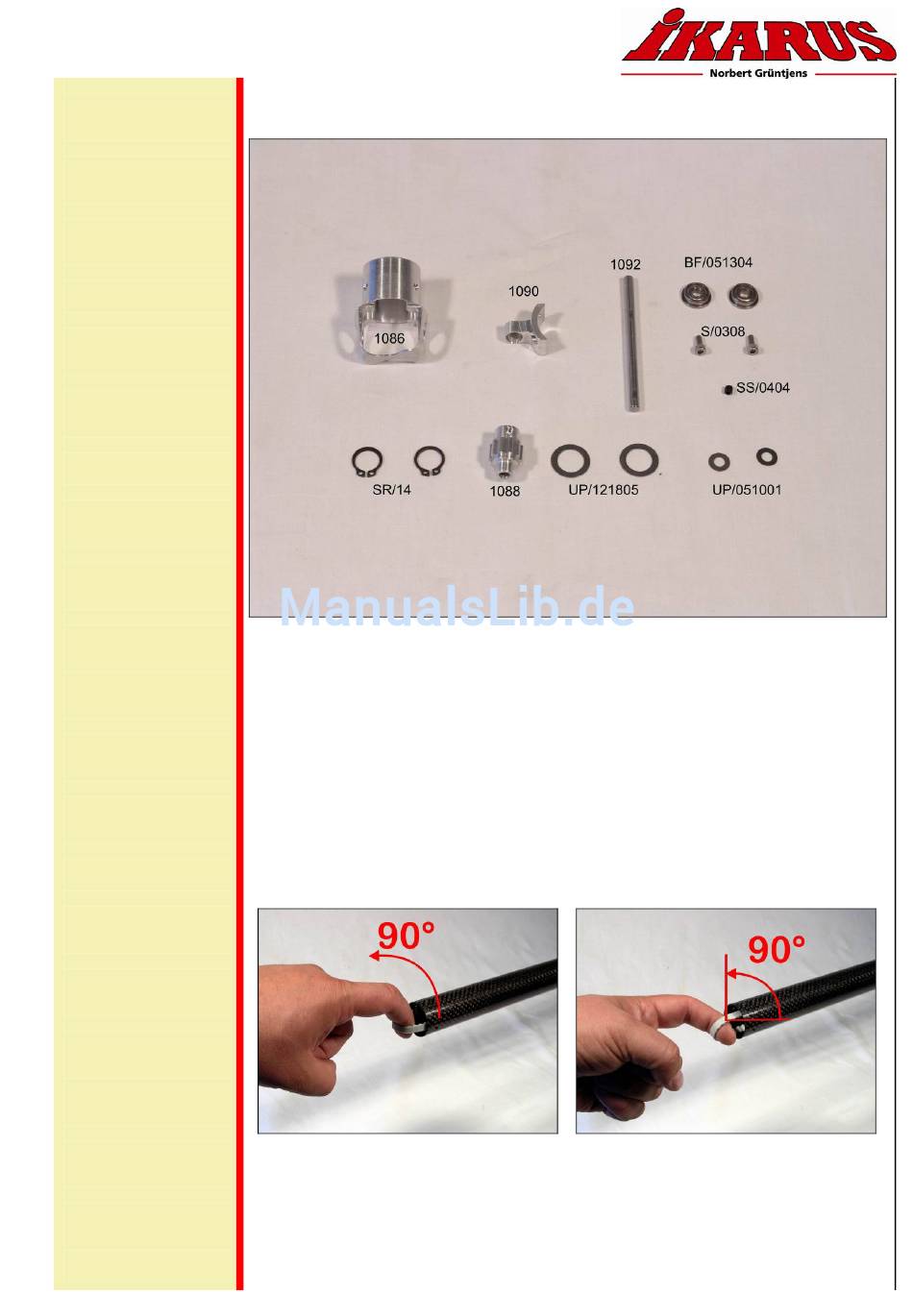

Teile BAUGRUPPE XX
Gesamt Inhalt
1x 1086
Heckrotorgehäuse
1x 1088
Riemenrad T5/10
1x 1090
Gabelhalter 30mm
1x 1092
Heckrotorwelle
2x BF/051304
Flanschlager 5x13x4
2x S/0308
Imbusschraube M3x8
2x SR/14
Sicherungsring
1x SS/0404
Stiftschraube M4x4
2x UP/051001
Passscheibe 5x10x0,1
2x UP/121805
Passscheibe 12x18x0,5
BAUGRUPPE XX
Heckrotorgetriebe
In dieser Baugruppe montieren wir nun das Heckrotorgetriebe.
Dazu ist es wichtig den Heckriemen (1046) korrekt auszurichten und richtig zu
verdrehen.
Deshalb richte als erstes den Heckriemen (1046) so aus das er parallel zum Riemenrad
(1043) des Hauptgetriebes liegt.
Einfache Kontrolle: Ziehe auf einer Seite des Riemens, der Hauptrotor sollte sich in die
gleiche Richtung drehen. Vermeide eine Überkreuzung des Riemens. Dies bemerkst Du
leicht, wenn Du am Riemen ziehst, er sich aber nur schwer und ruckartig bewegen
lässt.
Ist der Heckriemen (1046) nun ausgerichtet, drehe den Heckriemen (1046) um 90°
nach Links (oder gegen den Uhrzeigersinn).
Ausrichtung parallel zum Riemenrad des Hauptgetriebes
Inhaltsangabe der Baugruppe XX
Drehung des Heckriemens 90° gegen den Uhrzeigersinn
Vision 90 Pro - Bauanleitung - Seite 111
