BAUGRUPPE XXV
Baustufe 16
Benötigte Teile
BAUGRUPPE XXV
Einbau Elektronik – Baustufe 16

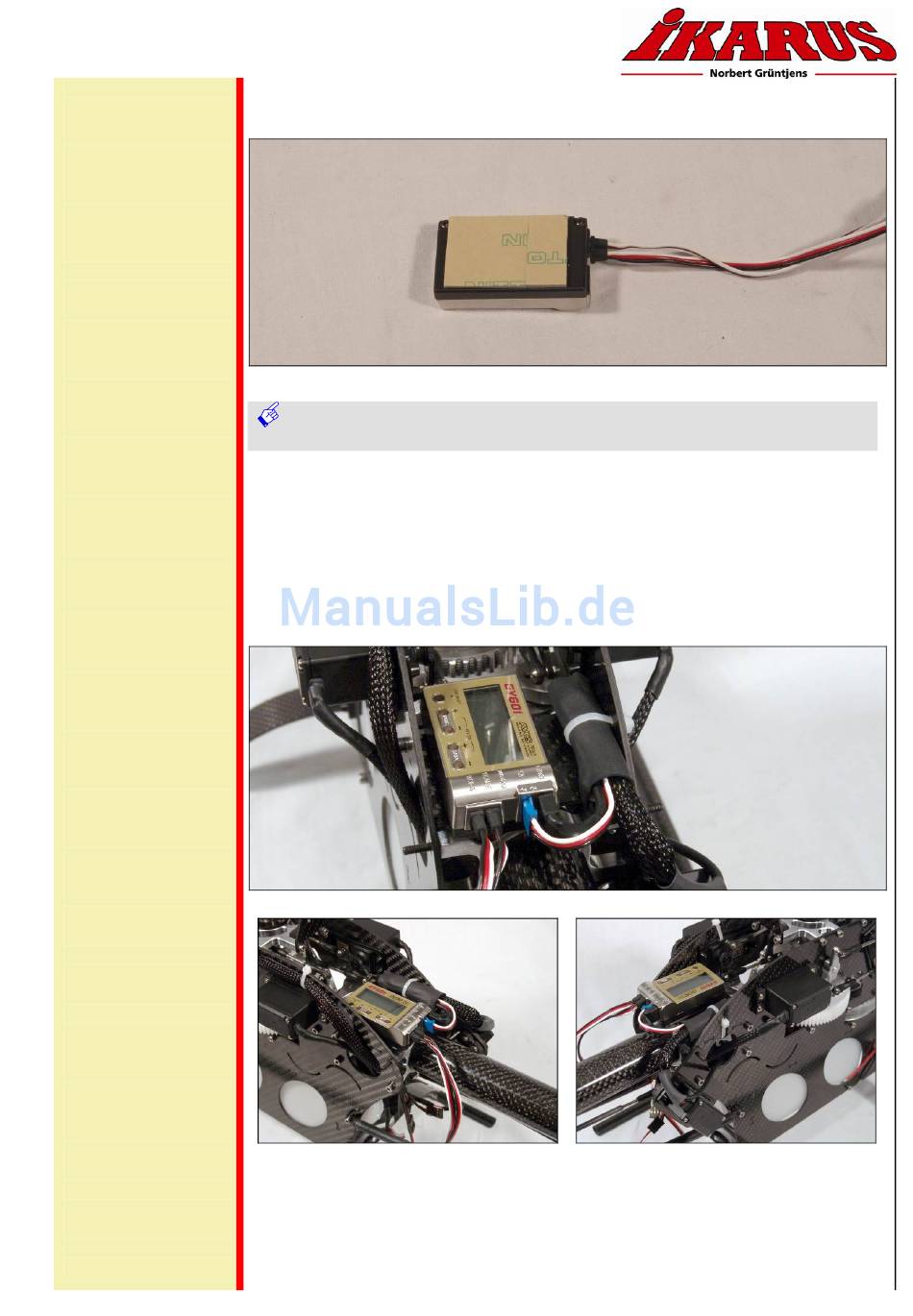

Bild zeigt die an der Kreiselelektronik aufgeklebten Kreisel-Pads
Montiere Kreiselelektronik auf Kreiselplatte (1008) mit 1½ Kreiselpads.
Verlege und fixiere Kabel des Kreisels und des Heckrotorservos wie abgebildet.
Nimm jetzt die Kreiselelektronik zur Hand und klebe auf die Unterseite 1½, dem Kreisel
beigelegten, Kreiselpads. Klebe nun die Kreiselelektronik wie abgebildet auf die
Kreiselplatte (1008). Schiebe nun ein Stück Gewebeschlauch (DN 8,4mm) mit einer
Länge von 90mm über das Kabel des Heckrotorservos und dem Anschlusskabel des
Kreiselelementes. Fixiere den Gewebeschlauch (DN 8,4mm) in der Nähe des
Heckrotorservos mit einem Stück Schrumpfschlauch (DN 9mm). Fasse nun die Kabel
zusammen und stecke diese, wie abgebildet, in einen Schrumpfschlauch (DN 30mm).
Fixiere dieses Kabelbaumpaket mit einem Kabelbinder.
Montage Kreiselelektronik
Bild zeigt montierte Kreiselelektronik
Bilder zeigen montierte Kreiselelektronik
