BLERIOT III - Der Slow- und Parkflyer.
Die Bleriot III ist der in Flugeigenschaften und Stabilität noch einmal wesentlich verbesserte Nachfolger
unseres Erfolgsmodelles Bleriot II. Erleben Sie Flugvergnügen der ganz besonderen Art. Dieses Modell kann
mit 2-3 Kanälen gesteuert werden und fliegt so langsam, daß auch der absolute Anfänger stets das Gefühl
maximaler Kontrolle hat. Die BLERIOT fliegt mit gemütlicher Spaziergeschwindigkeit. Sie können jedoch nicht
nur bei Windstille - wie bei Slowflyern üblich - sondern aufgrund der höheren Stabilität auch bei leicht böigem
Wetter (bis Windstärke 3) fliegen. Die einfache Montage anhand der folgenden Montageanleitung ist in
kürzester Zeit durchgeführt. Sie benötigen nur wenig Werkzeug und etwas Sekundenkleber, Styroporkleber
(z.B. Uhu-Por) und lösungsmittelfreien Expoxidkleber.

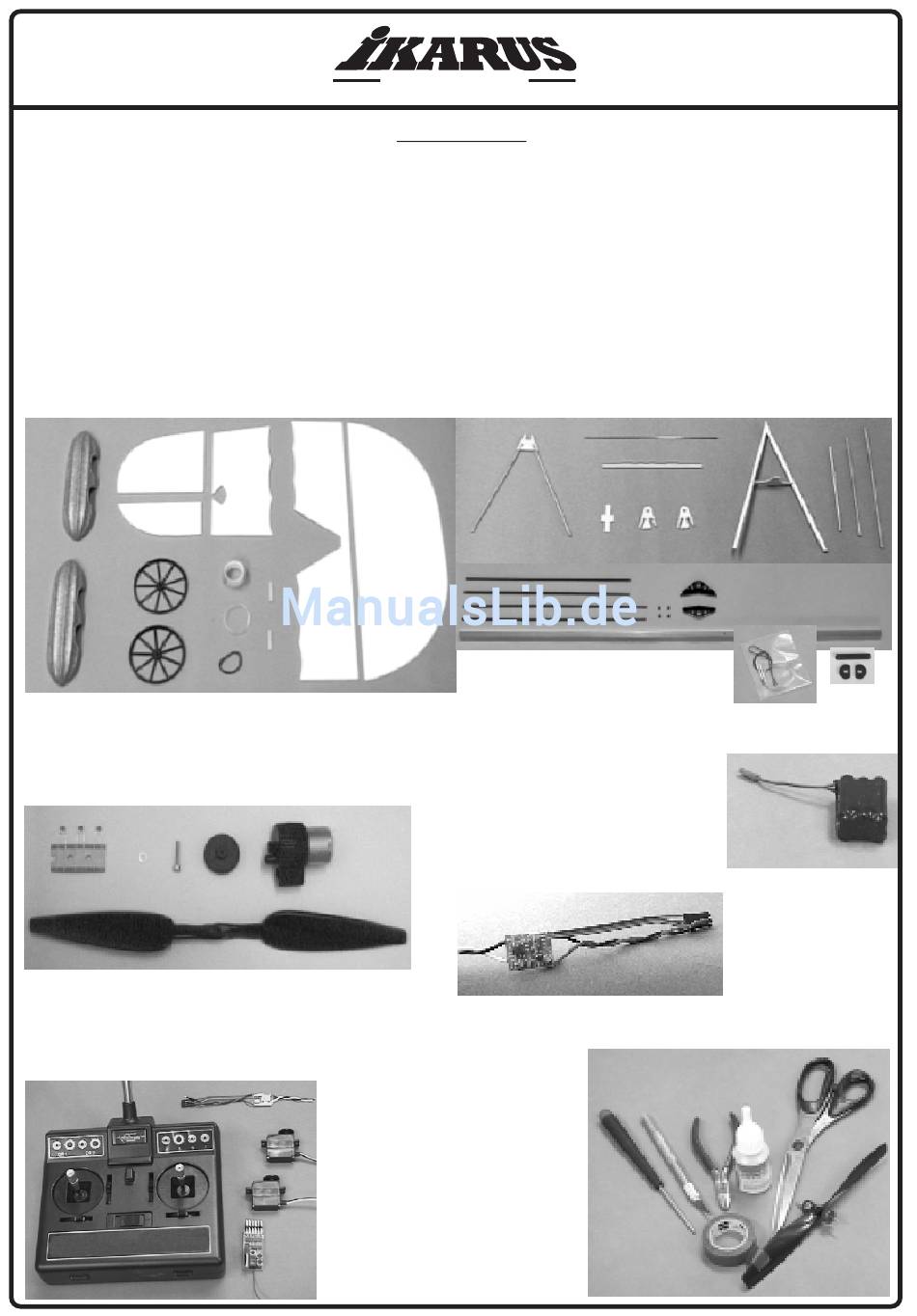

Lieferumfang BLERIOT III
Zubehör (nicht im Lieferumfang enthalten)
Motor-/Getriebeset mit Luftschraube, Nr. 160611
Verwenden Sie eine handelsübliche 2-3 Kanal-
Fernsteuerungsanlage und Microservos.
Norbert Grüntjens
Bauanleitung
Akkupack 250mAh Nr.160535
Akkupack 600mAh Nr. 160601
Microregler Nr. 160533
#160600
Wenig Werkzeug erforderlich
160600-0203
