BAUGRUPPE VI
Baustufe 10
Benötigte Teile
1x 1036
Bundmutter 5/16"
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 10
Montiere Lüfterradeinheit und ziehe die gesamte Kupplungseinheit mit
Bundmutter 5/16" (1036) fest.
Stecke nun die bereits vormontierte Lüfterradeinheit auf die Kupplungseinheit.
Beachte den korrekten Sitz der Passfeder in der Ausnehmung der Anlassnabe (1035).
Nun verschraube den ganzen Aufbau mittels der Bundmutter 5/16" (1036).
Verwende dazu eine Stecknuss (1/4" oder 3/8" Anschluss) mit der Schlüsselweite
13mm (SW13).

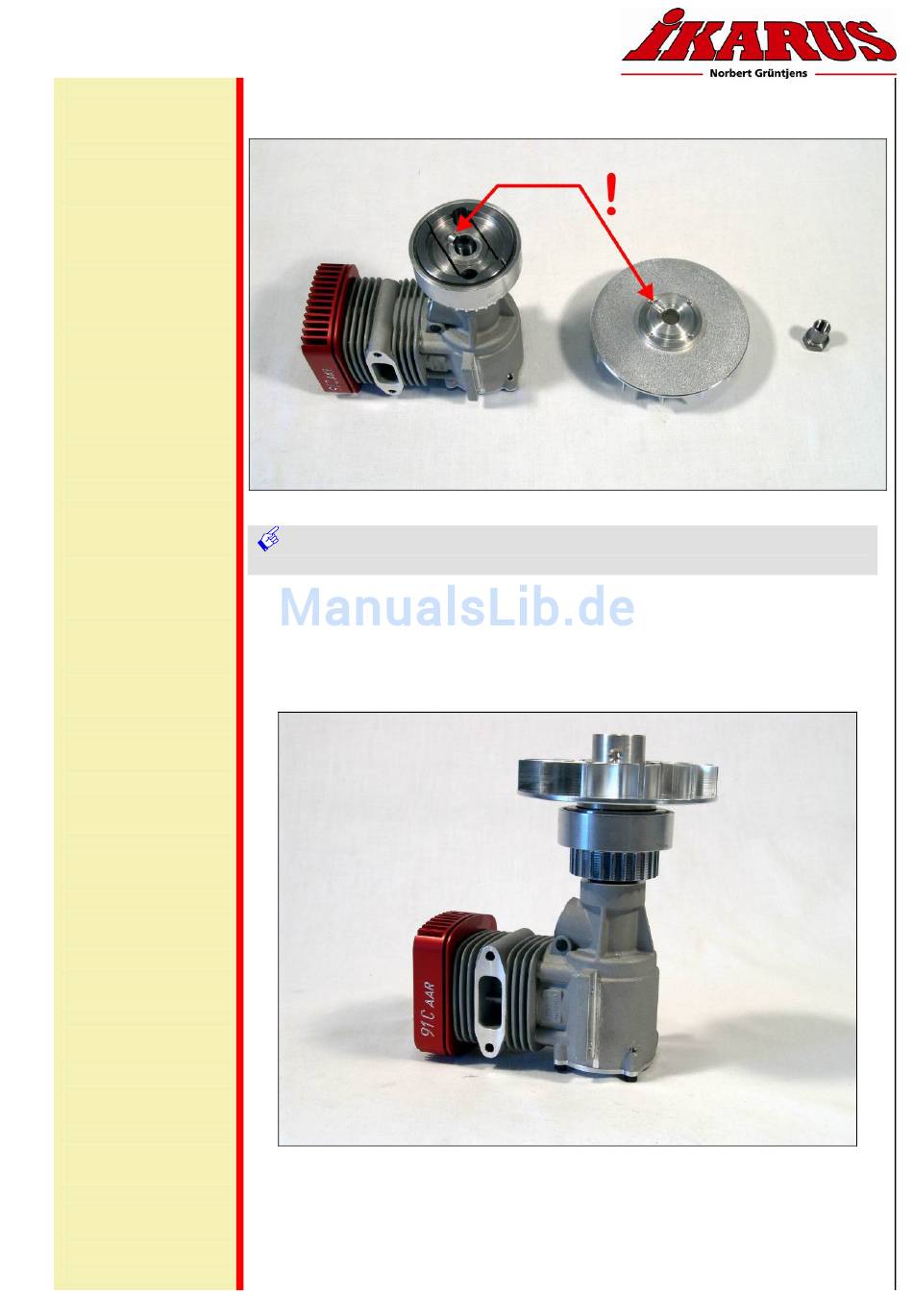

Montage Lüfterradeinheit
Bild zeigt zu montierende Lüfterradeinheit
Bild zeigt montierte Lüfterradeinheit
Vision 90 Pro - Bauanleitung - Seite 52
