BAUGRUPPE XXVI
Baustufe 9
Benötigte Teile
4x U/3207
U-Scheibe 3,2x7
4x SB/2995
Blechtreibschraube
2,9x9,5
BAUGRUPPE XXVI
Kühlluftschacht – Baustufe 9
Montiere Gebläseschacht wie abgebildet
Justiere in Höhe und Entfernung um einwandfreien und freien Lauf des
Gebläserades zu gewährleisten
Setzte nun des Gebläseschacht wie abgebildet ein und fixiere ihn mittels der
Blechtreibschrauben 2,9x9,5 (SB/2995). Justiere den Gebläseschacht in Höhe und
Entfernung so dass das Gebläserad frei im Gebläseschacht laufen kann. Die Unterkante
des Gebläserades sollte eben mit der Unterkante des Gebläseschachtes sein.
Gegebenenfalls ist die Höhe der Kühllufttunnelhalterung, sowie der Schachthalter
anzupassen.
Nun kannst Du die Schachthalter am Chassis fest verschrauben, sowie den
Gebläseschacht an der Gebläseschachtstütze verkleben.
Montage Gebläseschacht

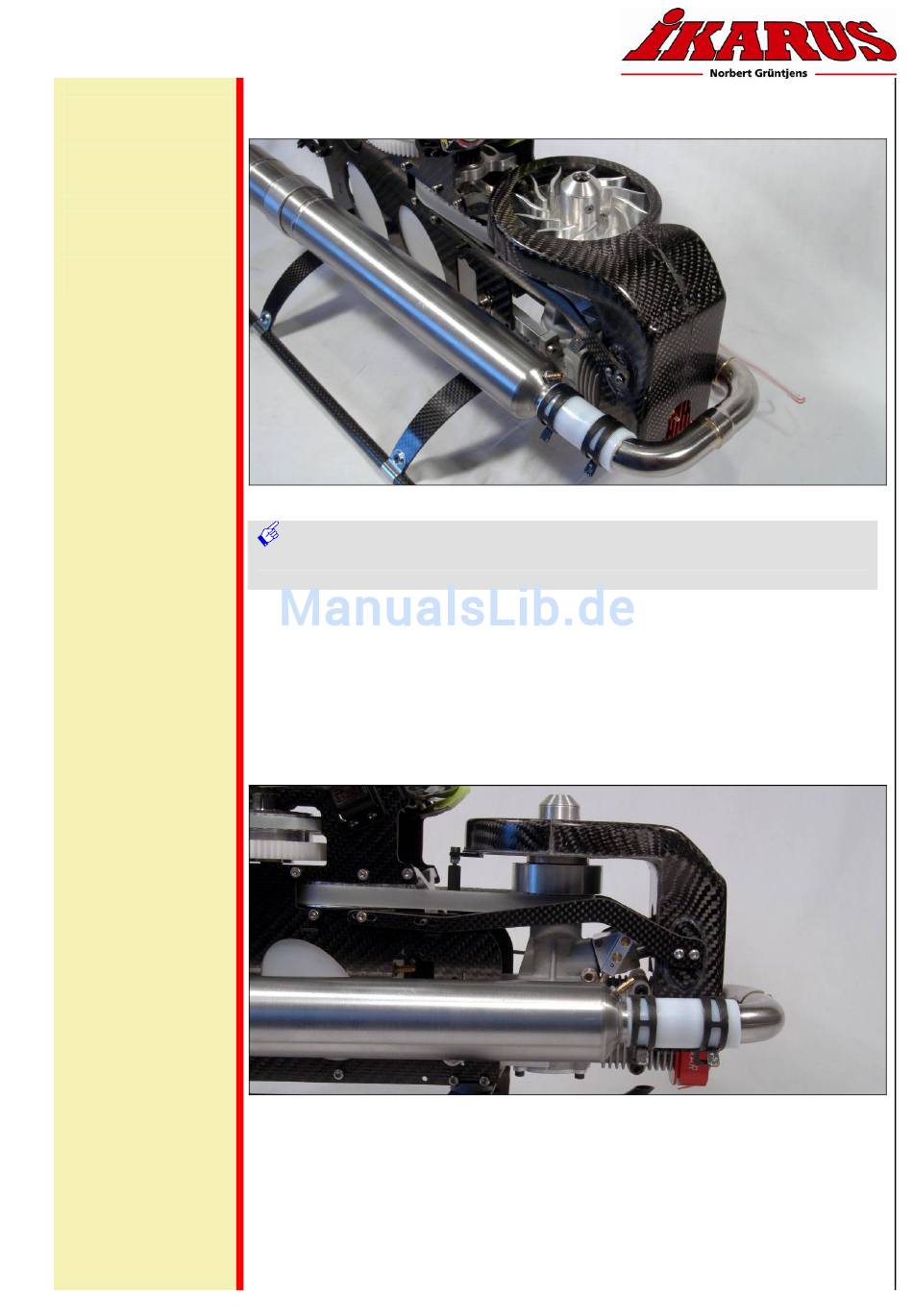

Bild zeigt montierten Gebläseschacht
Bild zeigt montierten Gebläseschacht
