BAUGRUPPE III
Baustufe 1
Benötigte Teile
2x 1019
Rollhebel
4x BF/051004
Flanschlager 5x10x4
6x KB/2530
Kugelbolzen M2,5x3
BAUGRUPPE III
Umlenkhebel – Baustufe 1
Montiere die Rollhebel, achte auf die Position der Kugelbolzen (KB/2530)
Nimm jetzt einen Rollhebel zur Hand und drücke von jeder Seite ein Flanschlager
(BF/051004) ein. Danach schraube
welcher Seite die Kugelbolzen (KB/2530) eingeschraubt werden. Vergiss nicht die
Kugelbolzen (KB/2530) mit Schraubensicherung zu sichern.
Baue den zweiten Rollhebel gleich auf.
Montage Rollhebel

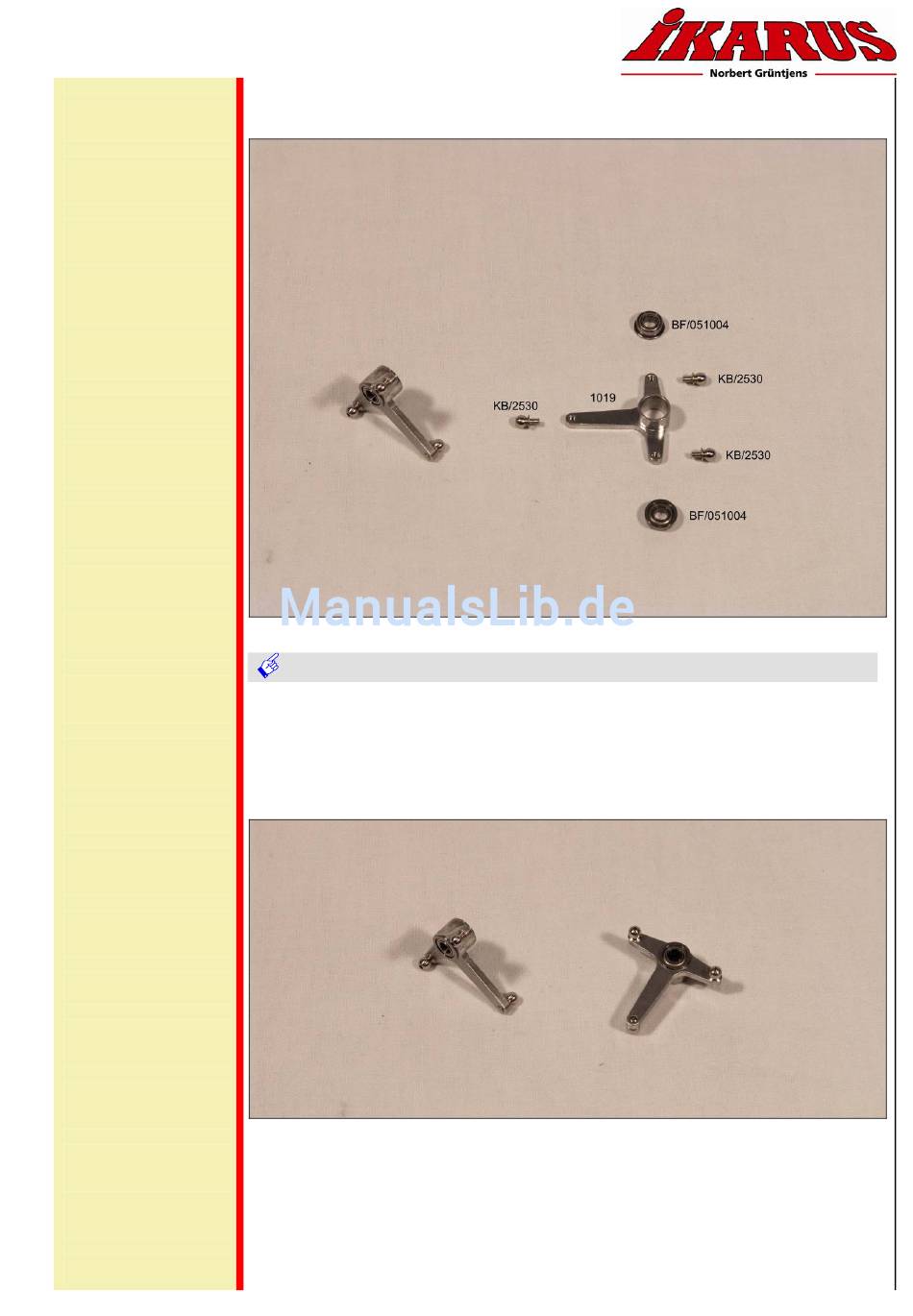

Bild zeigt die zu montierenden Rollhebel
die Kugelbolzen (KB/2530) ein. Beachte von
Bild zeigt die fertig montierten Rollhebel
Vision 90 Pro - Bauanleitung - Seite 29
