BAUGRUPPE XXVI
Baustufe 5
Benötigte Teile
BAUGRUPPE XXVI
Kühlluftschacht – Baustufe 5
Montiere Gebläseschachtstütze wie abgebildet
Beachte die Position der Gebläseschachtstütze
Nun schraube die vormontierte Gebläseschachtstütze in den zuvor montierten
Sechskantverbinder (1111).Achte darauf dass die Kühlluftstütze ca. 1mm unterhalb
des Lüfterrades (1029) positioniert wird.

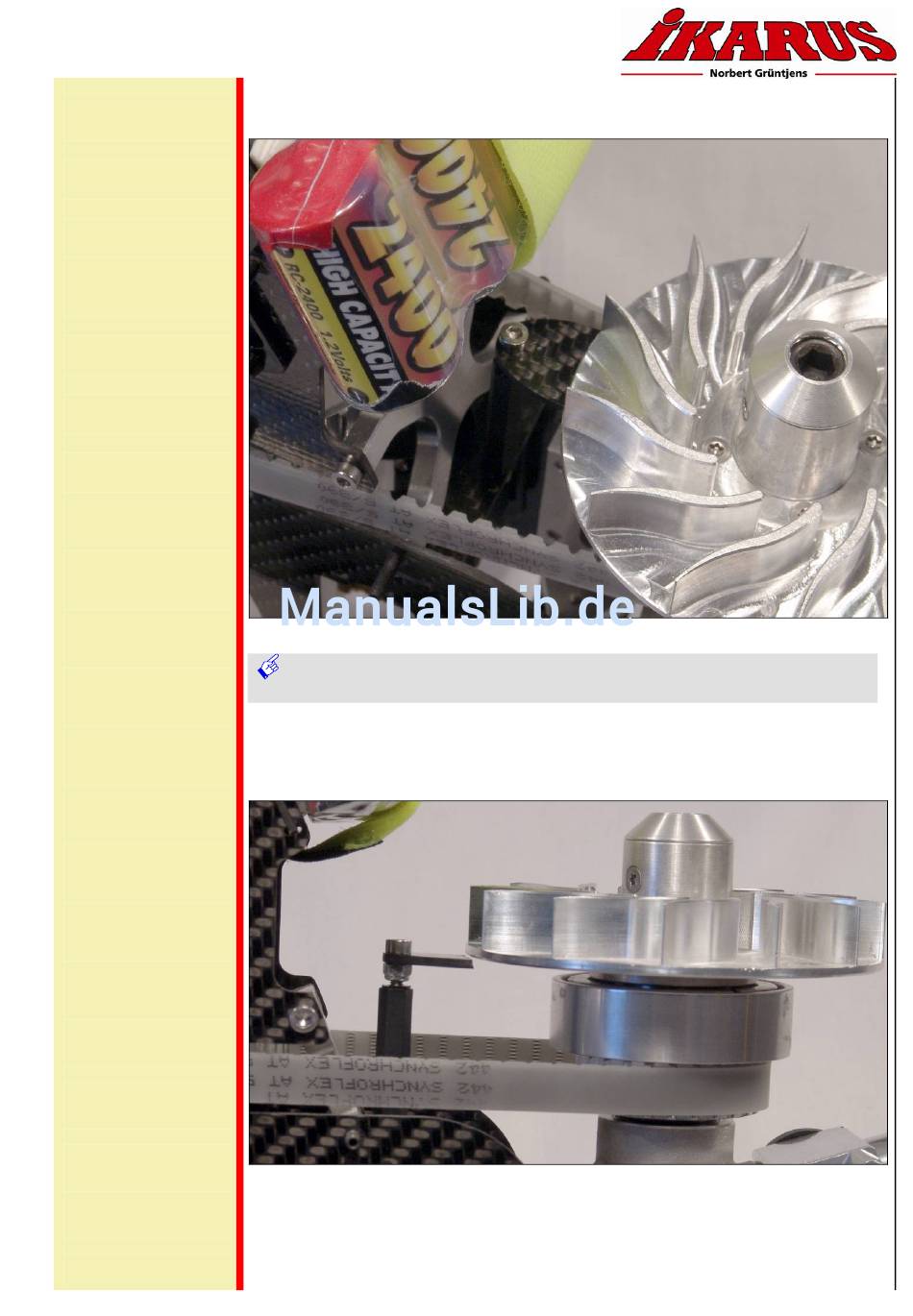

Montage Gebläseschachtstütze
Bild zeigt montierte Gebläseschachthalterung
Bild zeigt Position der Gebläseschachthalterung
