BAUGRUPPE VI
Benötigte Teile
1x 1028
Riemenrad 25Z
1x 1031
Kupplungsglocke
1x 1032
Kupplungsbelag
2x BB/152405
Kugellager 15x24x5
1x SR/24/1,2
Sicherungsring 25x1,2
6x ST/0306
Torxschraube M3x6
1x UP/152112
Passscheibe 15x21x1,2
BAUGRUPPE VI
Kupplung und Motoreinbau - Aufbau Kupplungsglocke
Zuerst wenden wir uns der Vormontage der Kupplungsglocke zu.
Der Kupplungsbelag (1032) ist bereits werksseitig in der Kupplungsglocke (1031)
montiert.
Wie Du siehst ist das Riemenrad (1028) von der Kupplungsglocke (1031) konstruktiv
getrennt.
Dies
vereinfacht
Getriebeuntersetzungsverhältnisses. In diesen Fall ist nur das Riemenrad zu tauschen.

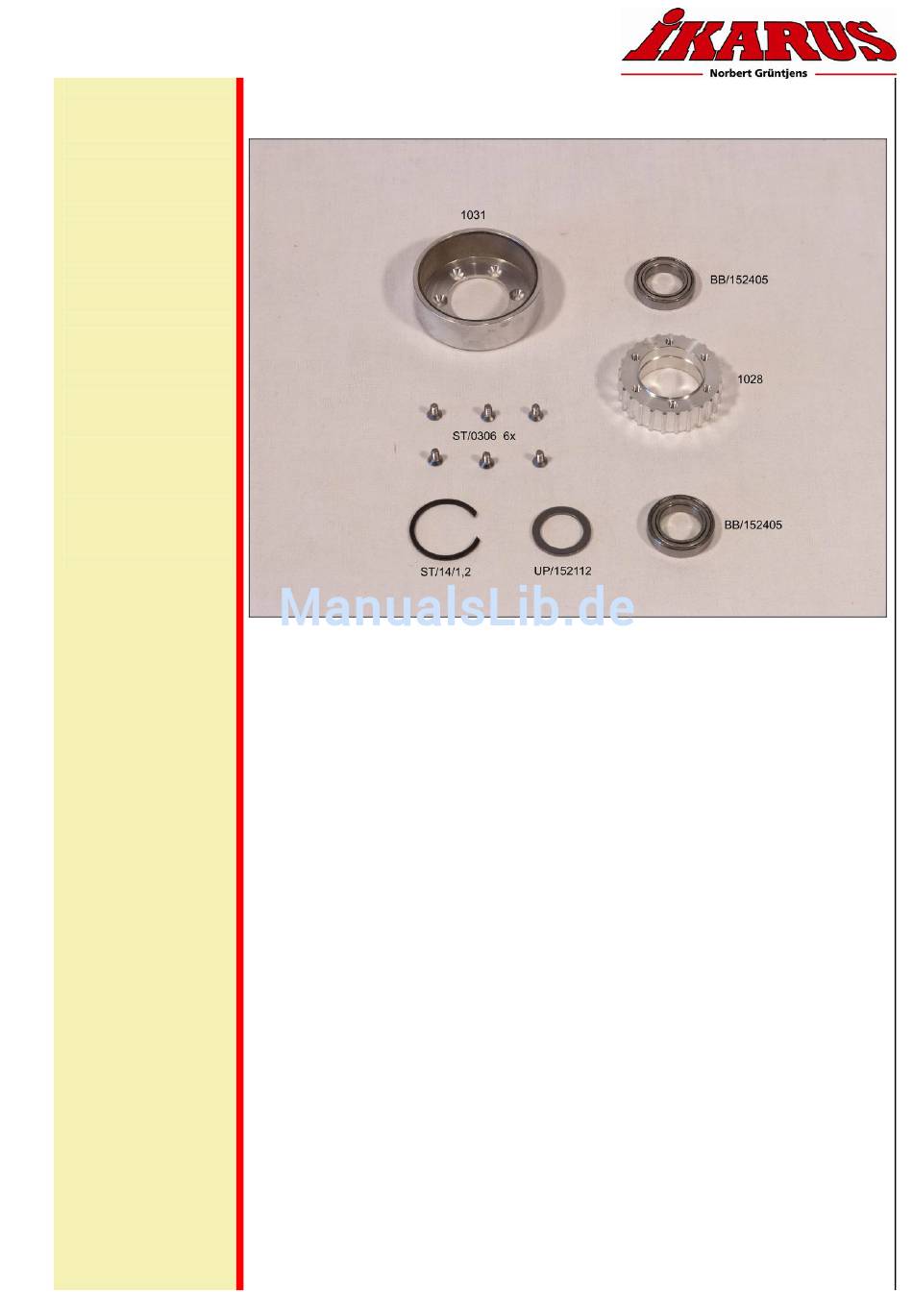

Bild zeigt die Einzelteile der Kupplungsglocke
eine
gegebenenfalls
gewünschte
Änderung
Vision 90 Pro - Bauanleitung - Seite 42
des
