BAUGRUPPE III
Baustufe 3
Benötigte Teile
2x BF/051004
Flanschlager 5x10x4
!
ACHTUNG
BAUGRUPPE III
Umlenkhebel – Baustufe 3

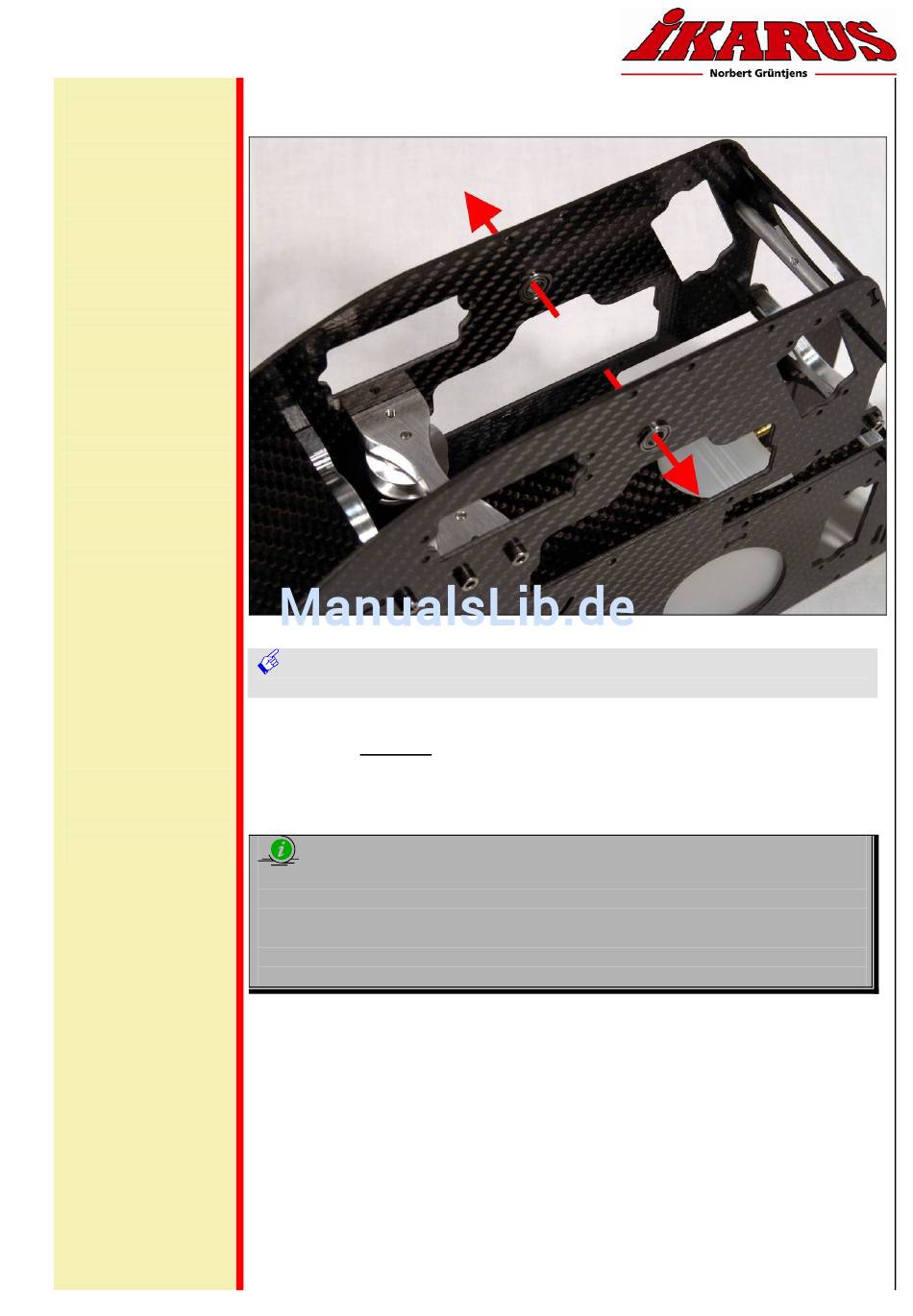

Bild zeigt die eingebaute Umlenkhebellagerung und dessen Einbaurichtung
Montiere Flanschlager (BF/051004) im Chassis.
Beachte die Einbaurichtung !
Nimm jetzt die noch auf den Einbau wartenden zwei Flanschlager (BF/051004) zur Hand
von Innen
und drücke sie
Achte darauf dass die Flanschlager (BF/051004) bis zu ihrem Flansch eingedrückt sind.
Gegebenenfalls ist die Passung in der Seitenplatte (1004) vorsichtig nachzuarbeiten.
Infobox „TIPP & TRICK"
Zum Nacharbeiten der Passung für das Flanschlager verwende eine Rundfeile.
Dadurch wird einigermaßen gewährleistet das die Bohrung rund bleibt.
Wie bei allen Anpassungsarbeiten ist auch hier äußerste Vorsicht und Geduld
gefragt.
Lieber dreimal zu oft kontrolliert, als einmal zu wenig und das Lager lässt sich von
weiten durch die Passung werfen
Montage Umlenkhebellagerung
in die Seitenplatten (1004).
(so genannte Wurfpassung ☺ )
Vision 90 Pro - Bauanleitung - Seite 31
