BAUGRUPPE XIII
Baustufe 3
Benötigte Teile
2x S/0310N
Imbusschraube M3x10
Niedriger Kopf
2x UP/030605
Passscheibe 3x6x0,5
!
ACHTUNG
BAUGRUPPE XIII
Paddelebene – Baustufe 3
Montiere Paddelstangenwippe am Zentralstück des Rotorkopfes.
Beachte den Einbau der Passscheiben 3x6x0,6 (UP/030605)
Schraube nun die vormontierte Paddelstangenwippe an das Zentralstück des
Hauptrotorkopfes.
Beachte
Paddelstangenwippe und dem Zentralstück die Passscheiben 3x6x0,5 (UP/030605)
eingesetzt werden müssen. Vergiss wiederum nicht die Schraubverbindung zu sichern.

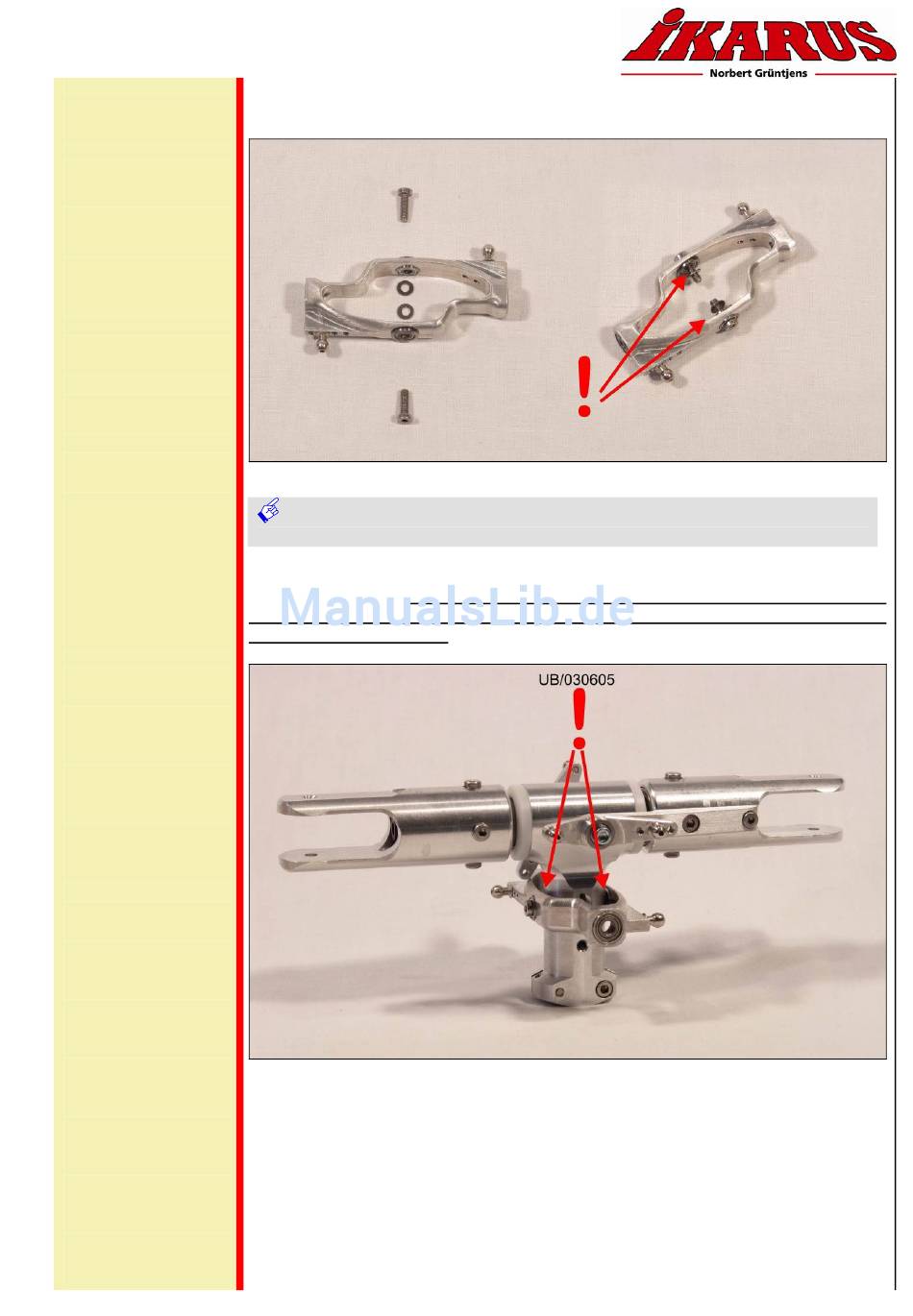

Montage Paddelstangenwippe
Bild zeigt Teile der Paddelstangenwippenbefestigung
aber
das
zwischen
Bild zeigt montierte Paddelstangenwippe
den
Flanschlagern
Vision 90 Pro - Bauanleitung - Seite 89
