iKarus Vision 90 Pro Bauanleitung Seite 102

BAUGRUPPE XVI
Baustufe 5
Benötigte Teile
1x 1079
Gestänge 78mm
2x KG/0025
Kugelgelenk M2,5
BAUGRUPPE XVI
Gestänge – Baustufe 5

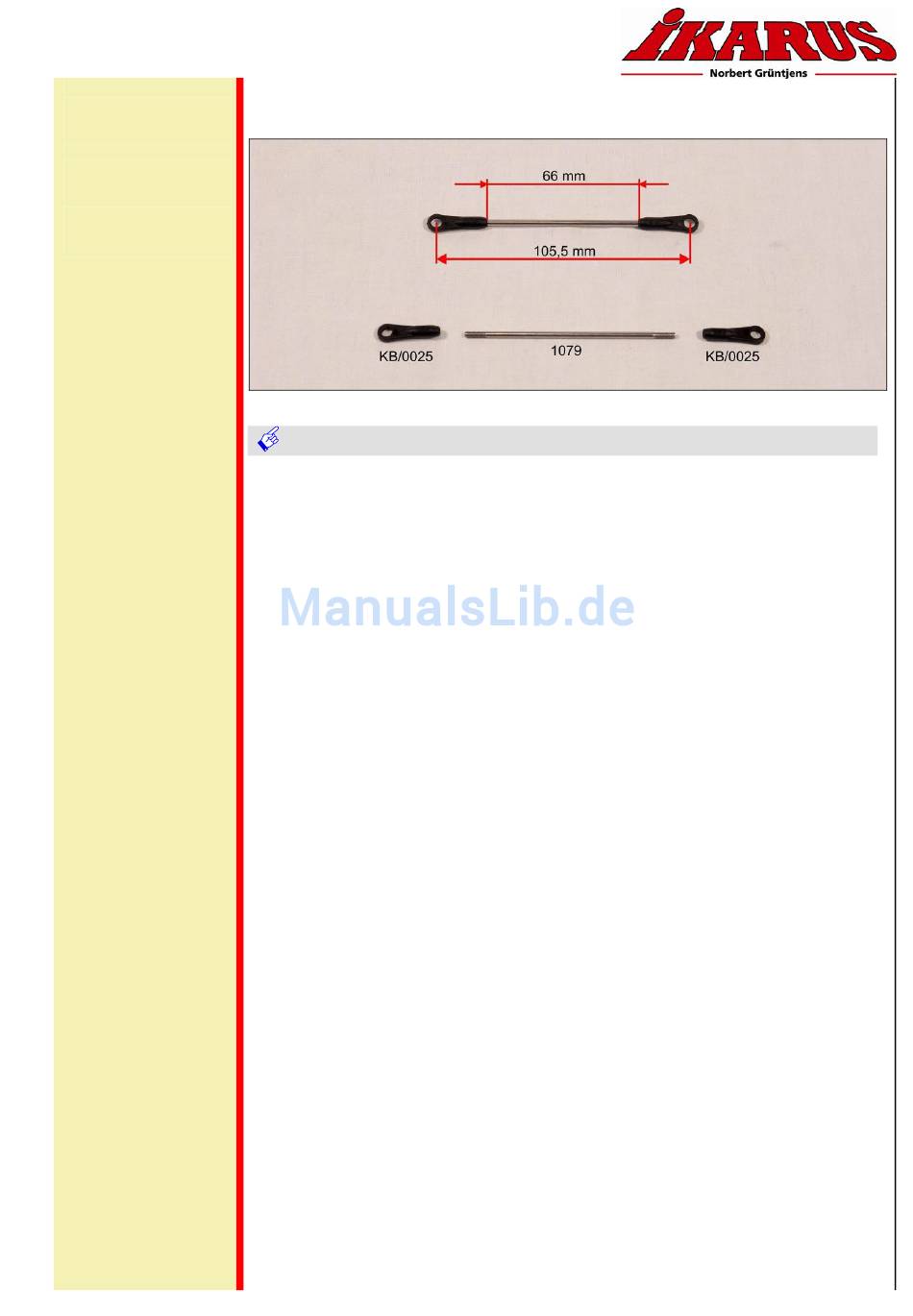

Bild zeigt Aufbau Gestänge – Servohebel zu Anlenkhebel Vergaser
Montiere Gestänge – Servohebel zu Anlenkhebel Vergaser
Montiere nun die Kugelgelenke M2,5 (KG/0025) am Gestänge 78mm (1079).
Achte darauf dass die Beschriftung beider Kugelgelenke auf die gleiche Seite hinzeigt.
Baue insgesamt 1 STK dieses Gestänges auf.
Dieses Anlenkungsgestänge legst Du jetzt einmal beiseite, denn es würde dich bis zum
späteren Servoeinbau nur stören.
Gestänge - Servohebel zu Anlenkhebel Vergaser
Vision 90 Pro - Bauanleitung - Seite 101
