BAUGRUPPE XXVIII
Baustufe 3
Benötigte Teile
1x 1074
Paddel
BAUGRUPPE XXVIII
Komplettierung Mechanik – Baustufe 3
Montiere Paddel (1074) und richte sie parallel zueinander aus.
Schraube die Paddel 25mm auf
Schraube nun die Paddels (1074) 25mm weit auf die Paddelstange (1073). Dazu
verwende das vordere Loch. Richte die Paddels bei waagrechter Taumelscheibe parallel
zum Rotorkopf aus. Denk daran der
sind die Paddels auszurichten. Nach der Montage der Paddels kannst Du die
Rotorblätter montieren. Ebenso hier nochmals die Erinnerung daran dass der
ein Rechtsdreher ist.
Bitte verzeih an dieser Stelle die wiederholte Erinnerung an die Drehrichtung des
Hauptrotors, aber es wäre nicht das erste Mal das die Paddels und/oder die Rotorblätter
in verschiedenen Ausrichtungen montiert worden sind ☺.

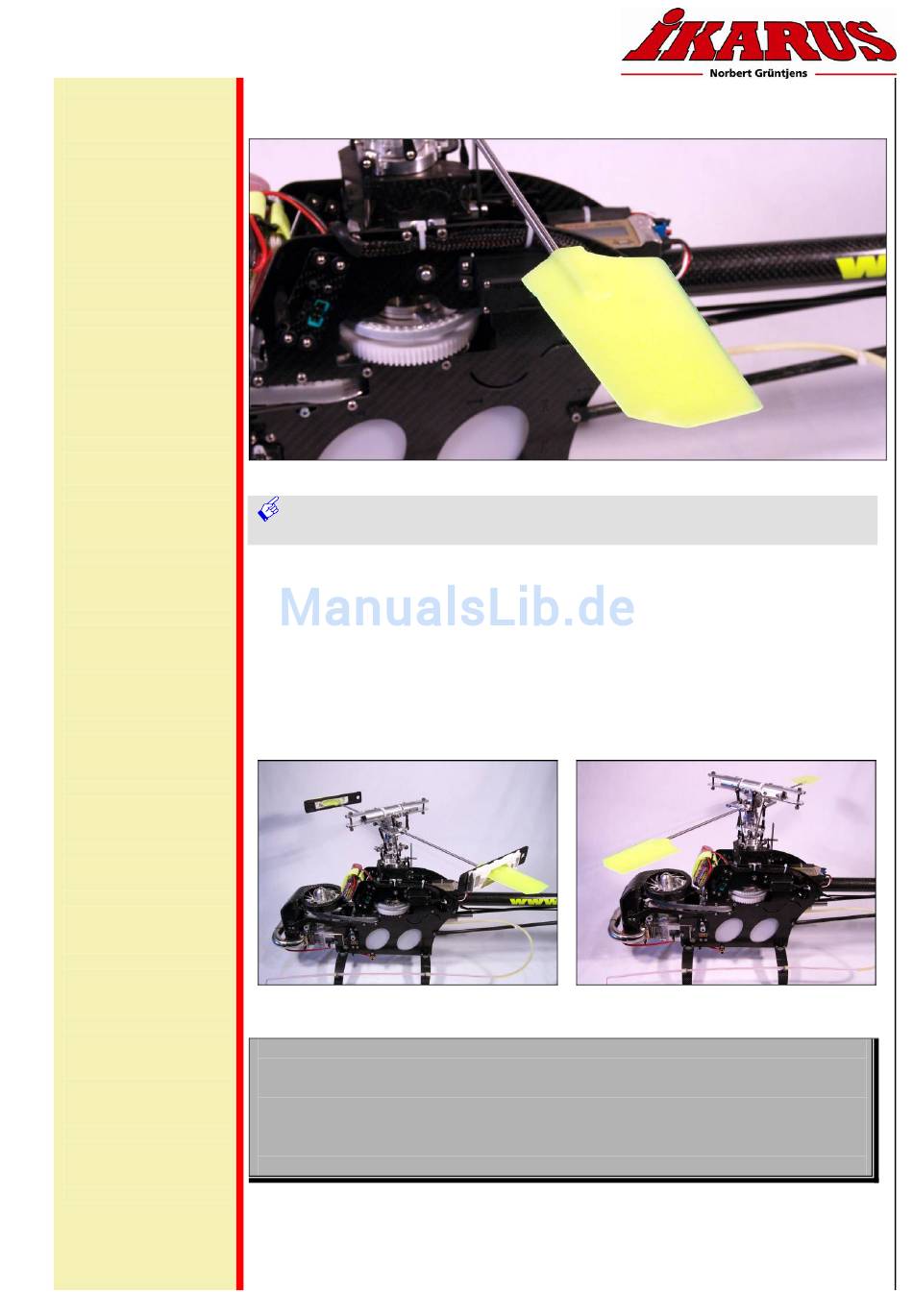

Bild zeigt das Einstellen der Paddel mit Hilfe von Paddeleinstelllehren
Infobox „TIPP & TRICK"
Bei der korrekten Ausrichtung der Paddels ist es wichtig das diese absolut parallel
zueinander sind und bei waagrechter Taumelscheibe auch parallel zum Rotorkopf
(Achse Blattlagerwelle) sind. Dies erreichst Du mit der Zuhilfenahme einer
Paddeleinstelllehre, wie sie am linken Bild abgebildet ist.
Mit der Taumelscheibenlehre von
allen Einstellarbeiten die Taumelscheibe waagrecht ist.
Montage Paddles & Rotorblätter
Bild zeigt montierte Paddel
VISION
ist ein Rechtsdreher, dementsprechend
QX-CUSTOMIZING
wird gewährleistet dass bei
VISION
Vision 90 Pro - Bauanleitung - Seite 183
