BAUGRUPPE III
Baustufe 6
Benötigte Teile
1x SS/0304
Stiftschraube M3x4
2x SS/0404
Stiftschraube M4x4
BAUGRUPPE III
Umlenkhebel – Baustufe 6
Fixiere die Nickhebel und den Stellring durch Stiftschrauben
Nachdem Du alles richtig aufgefädelt hast, ist es nun wichtig die Sache zu Fixieren.
Wende Dich als erstes der linken Seite zu (mit „1" gekennzeichnet). Nimm eine
Stiftschraube M4 (SS/0404) zur Hand und benetzte sie mit Schraubensicherung.
Stecke die Stiftschraube M4 (SS/0404) auf einen passenden Imbusschlüssel. Drücke
nun mit dem Daumen auf die Welle im Bereich des Sicherungsringes und ziehe den
einarmigen Nickhebel dagegen. Schraube nun die Stiftschraube M4 (SS/0404) in den
einarmigen Nickhebel. Achte darauf, dass die Stiftschraube M4 (SS/0404) im Bereich
der abgeflachten Stellen auf der Nickwelle (1016) angeschraubt wird.
Nun wende Dich der rechten Seite zu (mit „2" gekennzeichnet). Nimm die zweite
Stiftschraube M4 (SS/0404) zur Hand und benetzte sie mit Schraubensicherung.
Stecke die Stiftschraube M4 (SS/0404) auf einen passenden Imbusschlüssel. Drücke
nun mit dem Daumen auf den zweiarmigen Nickhebel und ziehe den Stellring (STR/5)
dagegen. Schraube nun die Stiftschraube M4 (SS/0404) in den zweiarmigen Nickhebel.
Achte darauf, dass die Stiftschraube M4 (SS/0404) im Bereich der abgeflachten Stellen
auf der Nickwelle (1016) angeschraubt wird. Nimm eine Stiftschraube M3 (SS/0304)
zur Hand und benetzte sie mit Schraubensicherung. Stecke die Stiftschraube M3
(SS/0304) auf einen passenden Imbusschlüssel. Schraube nun die Stiftschraube M3
(SS/0304) in den Stellring (STR/5). Achte darauf, dass die Stiftschraube M3 (SS/0404)
im Bereich der abgeflachten Stellen auf der Nickwelle (1016) angeschraubt wird.
Zur Kontrolle der richtigen Montage prüfe ob alles spielfrei auf der Welle montiert ist
und sich auch die Welle nicht hin und her bewegen lässt. Weiters sollten sich die
Rollhebel frei auf der Welle drehen lassen, jedoch die beiden Nickhebel sollten
miteinander verbunden sein.

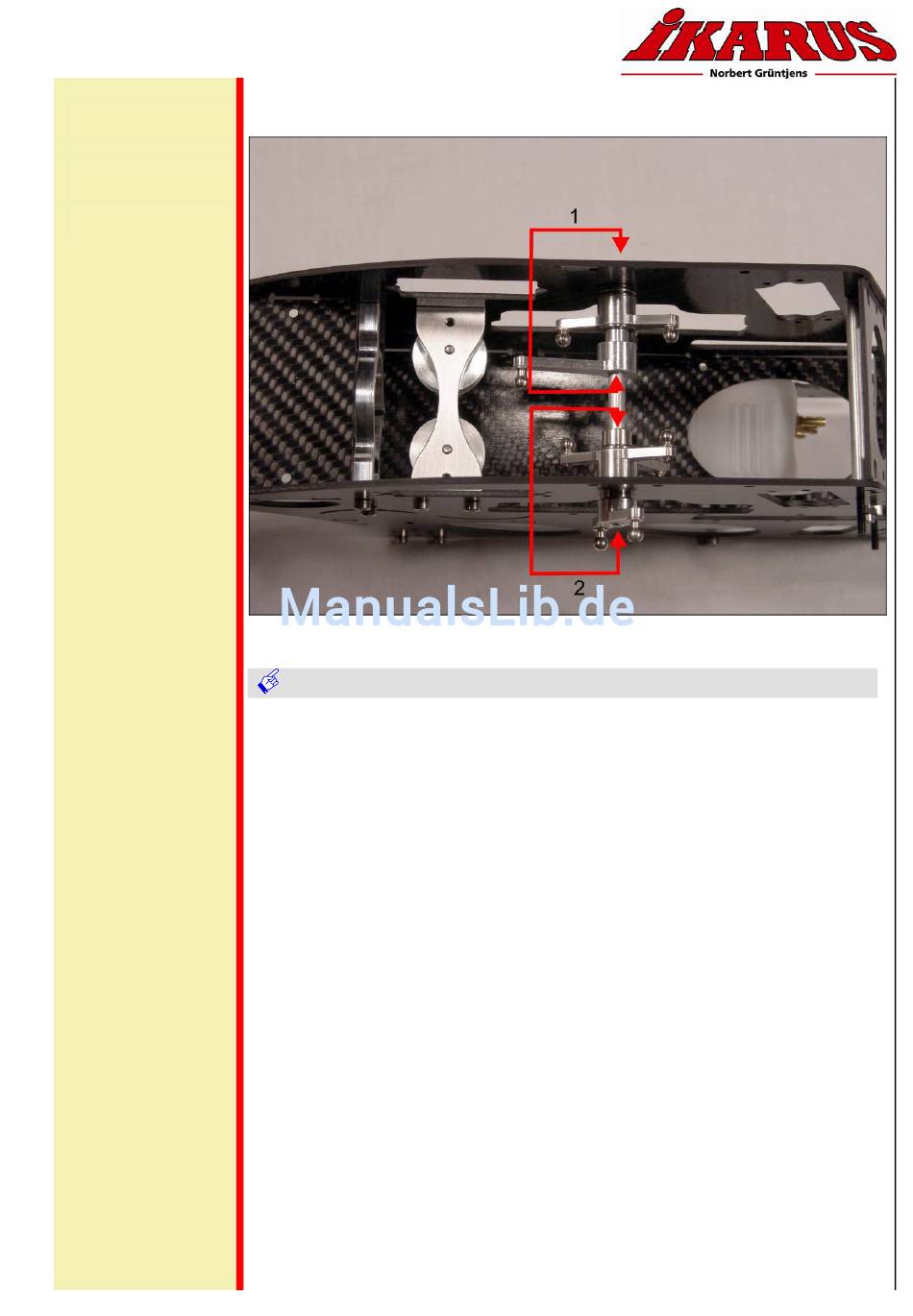

Montage Umlenkhebel Fixierung
Bild zeigt die Reihenfolge der Fixierung
Vision 90 Pro - Bauanleitung - Seite 34
