BAUGRUPPE XI
Baustufe 4
Benötigte Teile
BAUGRUPPE XI
Pitchkompensator – Baustufe 4
Schiebe Pitchkompensator auf die Hauptrotorwelle und befestige Kugelgelenke
an den Kugelbolzen der Taumelscheibe.
Der fertig aufgebaute Pitchkompensator sollte nun die oben dargestellt aussehen.
Schiebe nun den Pitchkompensator auf die Hauptrotorwelle. Beachte dass die
Mitnehmerstifte nach oben zeigen müssen.
Klipse nun die Kugelgelenke des Pitchkompensators auf zwei gegenüberliegende
Kugelbolzen am Innenring der Taumelscheibe.

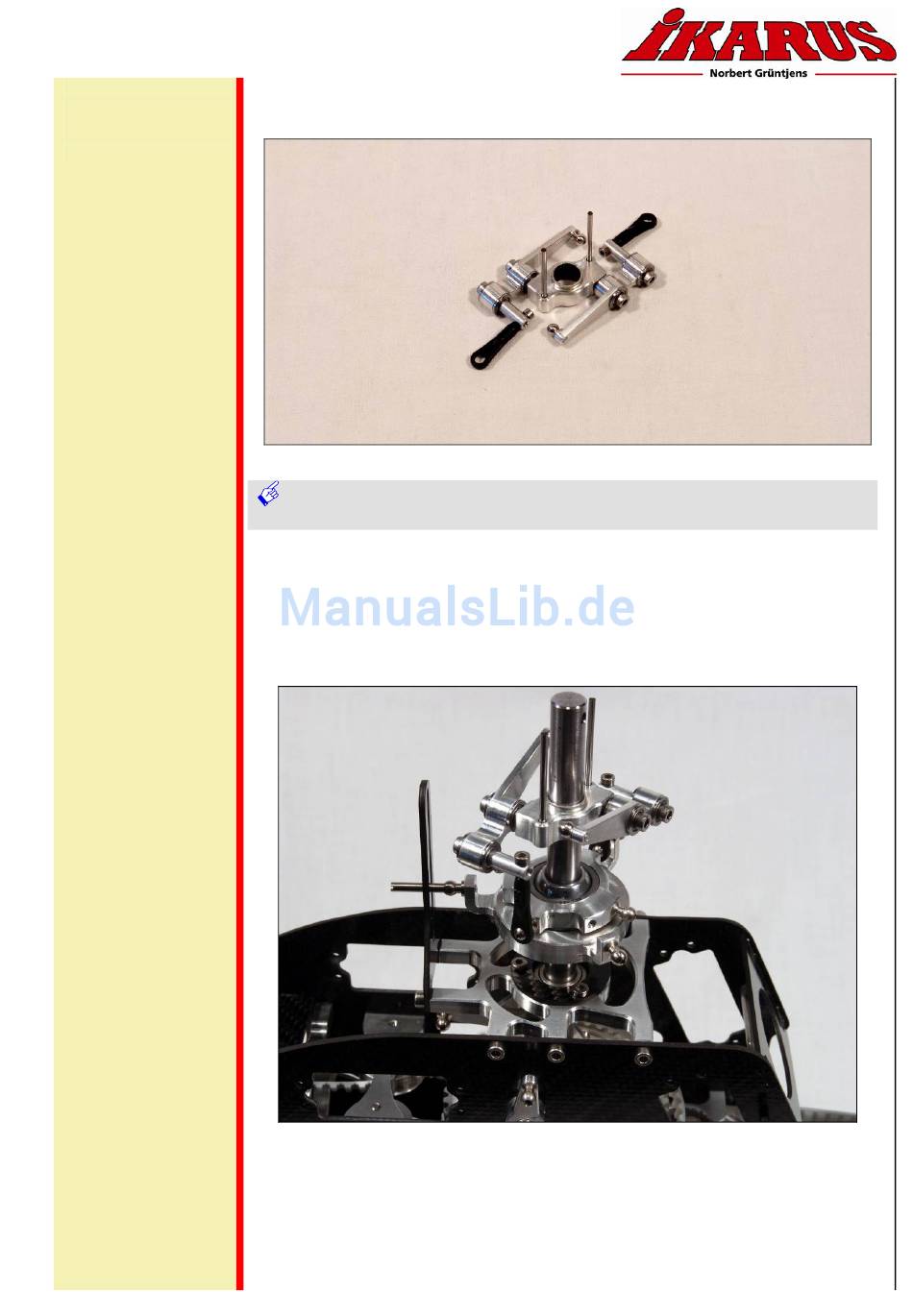

Bild zeigt fertig montierten Pitchkompensator auf der Hauptrotorwelle
Montage Pitchkompensator
Bild zeigt fertig montierten Pitchkompensator
Vision 90 Pro - Bauanleitung - Seite 77
