BAUGRUPPE VIII
Baustufe 1
Benötigte Teile
1x 1047
Lagerleiste Domlager
1x 1048
Domlagerhalter CFK
1x BB/102206
Kugellager 10x22x6
3x S/0306N
Imbusschraube M3x6
niedriger Kopf
BAUGRUPPE VIII
Domlager und Hauptrotorwelle – Baustufe 1
Montiere Domlager
Nimm die Lagerleiste Domlager (1047) zur Hand und presse das Kugellager 10x22x06
(BB/102206) wie abgebildet ein.
Decke nun das Kugellager 10x22x06 (BB/102206) mit dem Domlagerhalter (1048) wie
abgebildet ab und befestige ihn mit den Imbusschrauben M3x6 (S/0306N). Beachte
das diese Schrauben einen niedrigeren Kopf haben !!! Sicher die Schrauben wie
gewohnt.

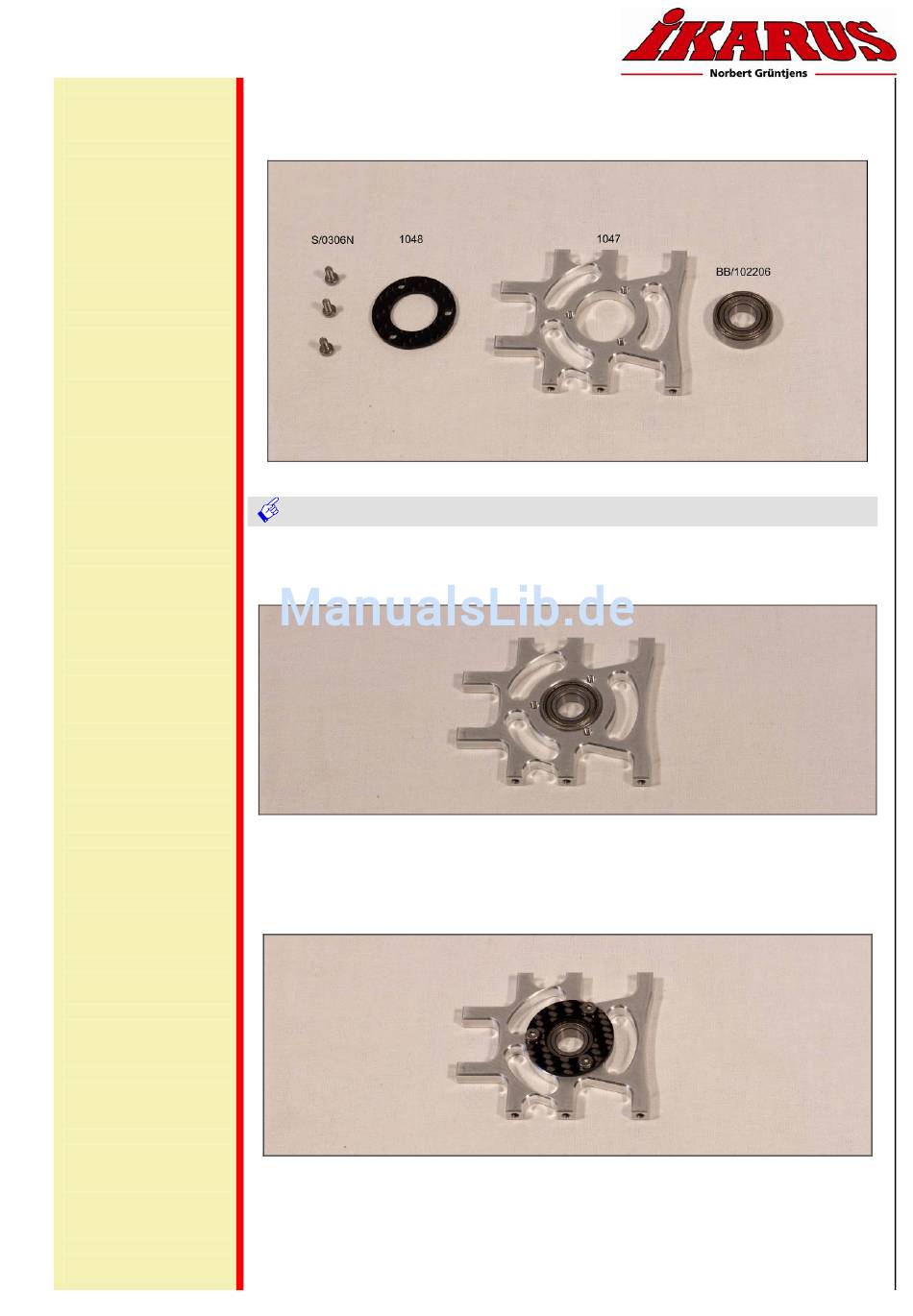

Aufbau Lagerleiste Domlager
Bild zeigt Einzelteile der Lagerleiste Domlager
Bild zeigt eingebautes Kugellager
Bild zeigt montierten Domlagerhalter
