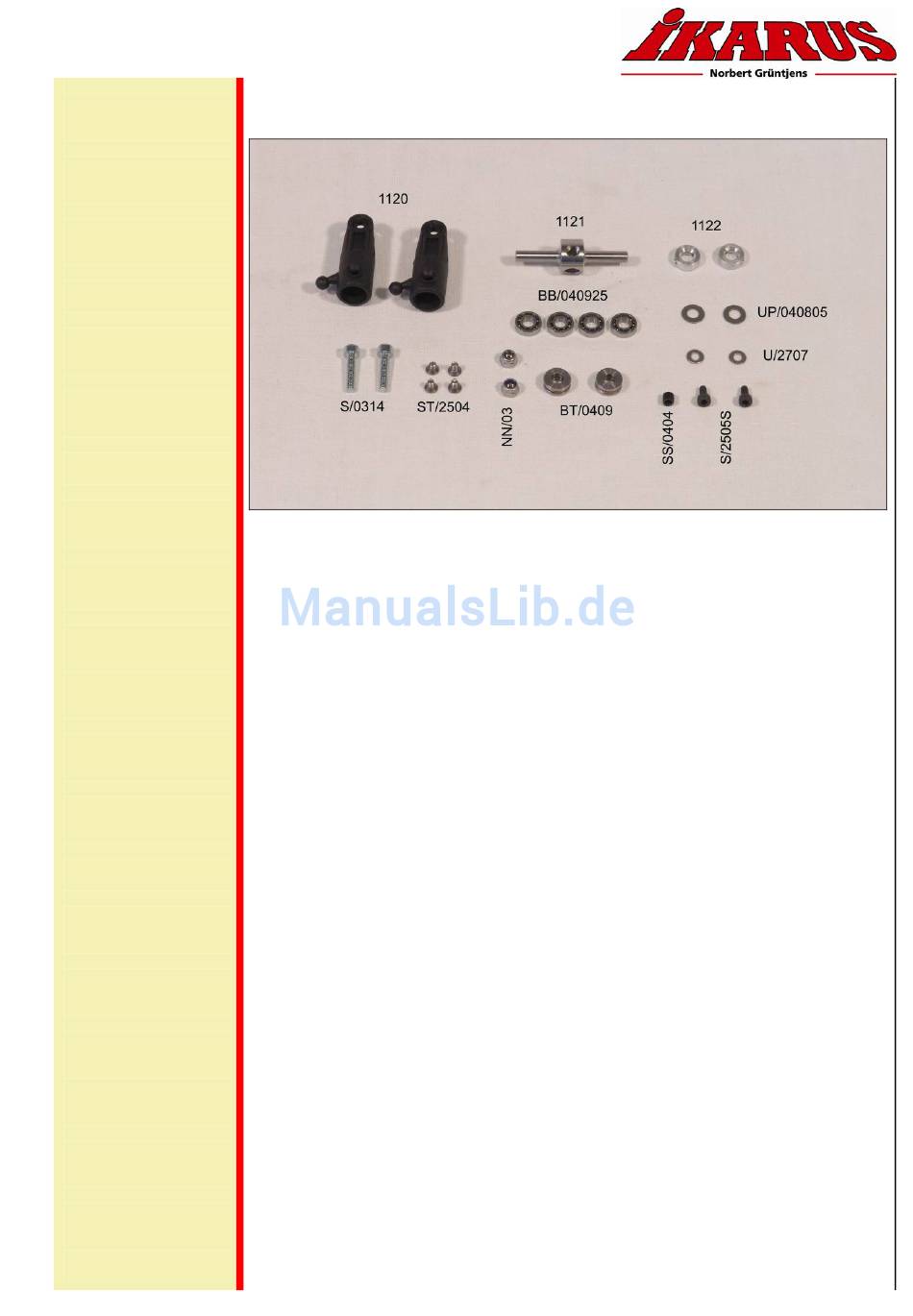

Teile BAUGRUPPE XXIII
Gesamt Inhalt
2x 1120
Blatthalter Kunststoff
1x 1121
Hecknabe kurz
2x 1122
Blatthalterhülse D9
4x BB/040925
Kugellager 4x9x2,5
2x BT/0409
Axiallager 4x9x4
2x NN/03
Mutter M3 Stop
2x S/0314
Imbusschraube M3x14
2x S/2505S
Imbusschraube M2,5x5
12.9
1x SS/0404
Stiftschraube M4x4
4x ST/2504
Senkkopfschraube Torx
M2,5x4
2x U/2707
U-Scheibe 2,7x7
2x UP/040805
Passscheibe 4x8x0,5
BAUGRUPPE XXIII
Heckrotor
Im Prinzip ist der Aufbau des Heckrotors sehr ähnlich dem Aufbau des Hauptrotors.
Auch hier werden die Einzelteile der Reihe nach auf die Hecknabe aufgefädelt und der
Blatthalter erst abschließend aufgesteckt und verschraubet.
Wie auch beim Aufbau des Hauptrotors sind auch beim Heckrotor die Axiallager zu
fetten.
Inhaltsangabe der Baugruppe XXIII
