BAUGRUPPE VI
Baustufe 4
Benötigte Teile
1x BB/152405
Kugellager 15x24x5
1x UP/152112
Passscheibe 15x21x1,2
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 4
Montiere Passscheibe 15x21x1,2 (UP/152112) und
Kugellager 15x24x5 (BB/152405)
Jetzt drehe das Ganz um und setzte die Passscheibe 15x21x1,2 (UP/152112) wie
abgebildet innerhalb des Sicherungsring 25x1,2 (SR/24/1,2) ein. Drücke nun das
Kugellager 15x24x5 (BB/122405) ein und achte darauf das Du es bis zum
Sicherungsring 25x1,2 (SR/24/1,2) eindrückst. Richtig montiert sollte nun das
Kugellager 15x24x5 (BB/122405) etwas tiefer als die Oberkante des Riemenrades
liegen.

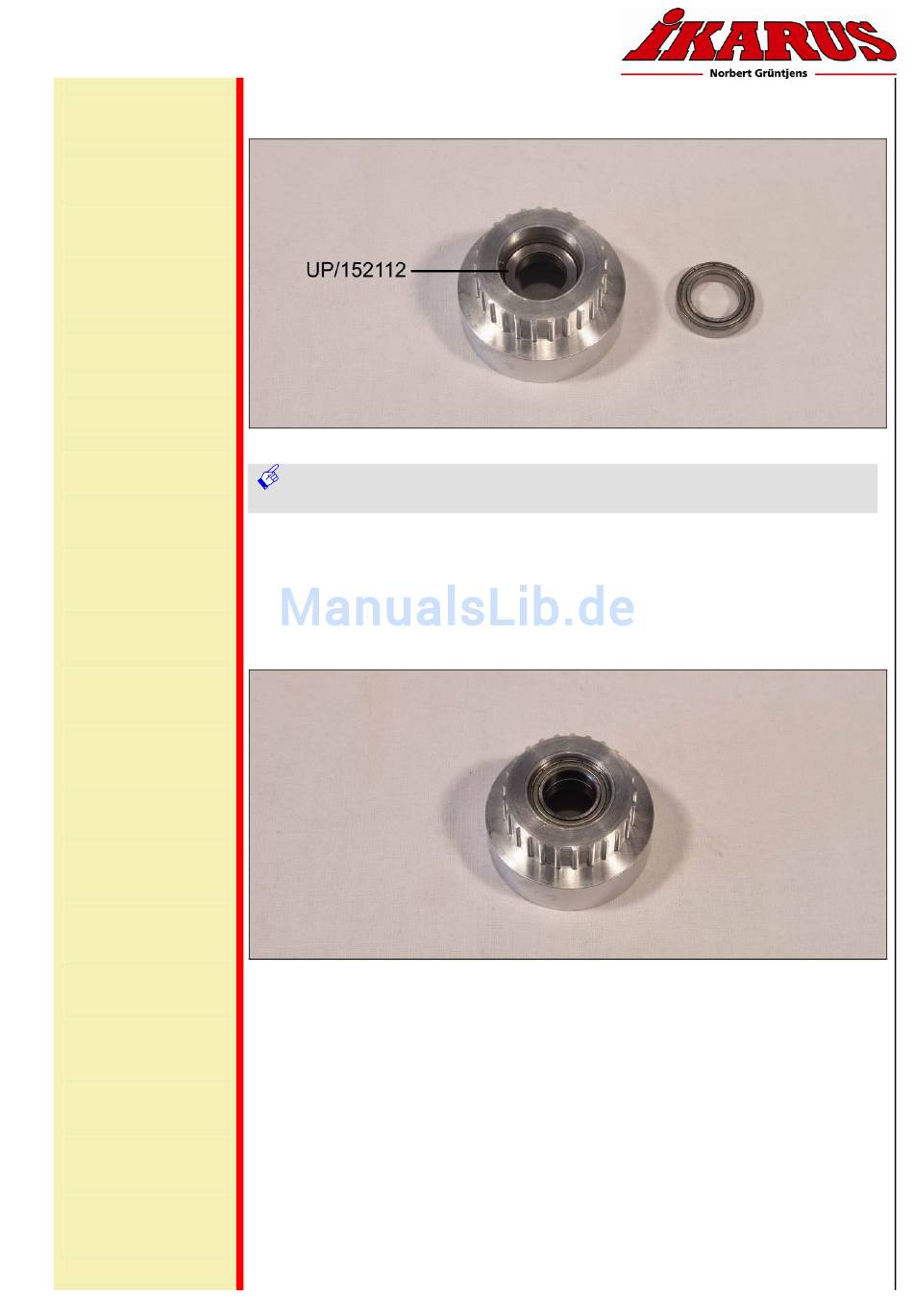

Aufbau Kupplungsglocke
Bild zeigt montierte Passscheibe im Riemenrad
Bild zeigt fertig montierte Kupplungsglocke
Vision 90 Pro - Bauanleitung - Seite 46
