BAUGRUPPE VI
Baustufe 6
Benötigte Teile
1x 1029
Lüfterrad ALU
1x 1035
Anlassnabe
4x ST/0306
Torxschraube M3x6
BAUGRUPPE VI
Kupplung und Motoreinbau – Baustufe 6
Montiere Lüfterrad (1029) auf Anlassnabe (1035)
Nimm das Lüfterrad (1029) wie abgebildet zur Hand und stecke nun von unten die
Anlassnabe (1035) durch die zentrale Öffnung des Lüfterrades und verschraube die
beiden Teile mittels der 4 Torxschrauben M3x6 (ST/0306). Vergiss nicht die Schrauben
mit Schraubensicherung zu sichern. Wie schon bei der Montage der Kupplungsglocke
erwähnt, ziehe die Schrauben über Kreuz fest um Verspannungen zu vermeiden.
Aufbau Lüfterrad

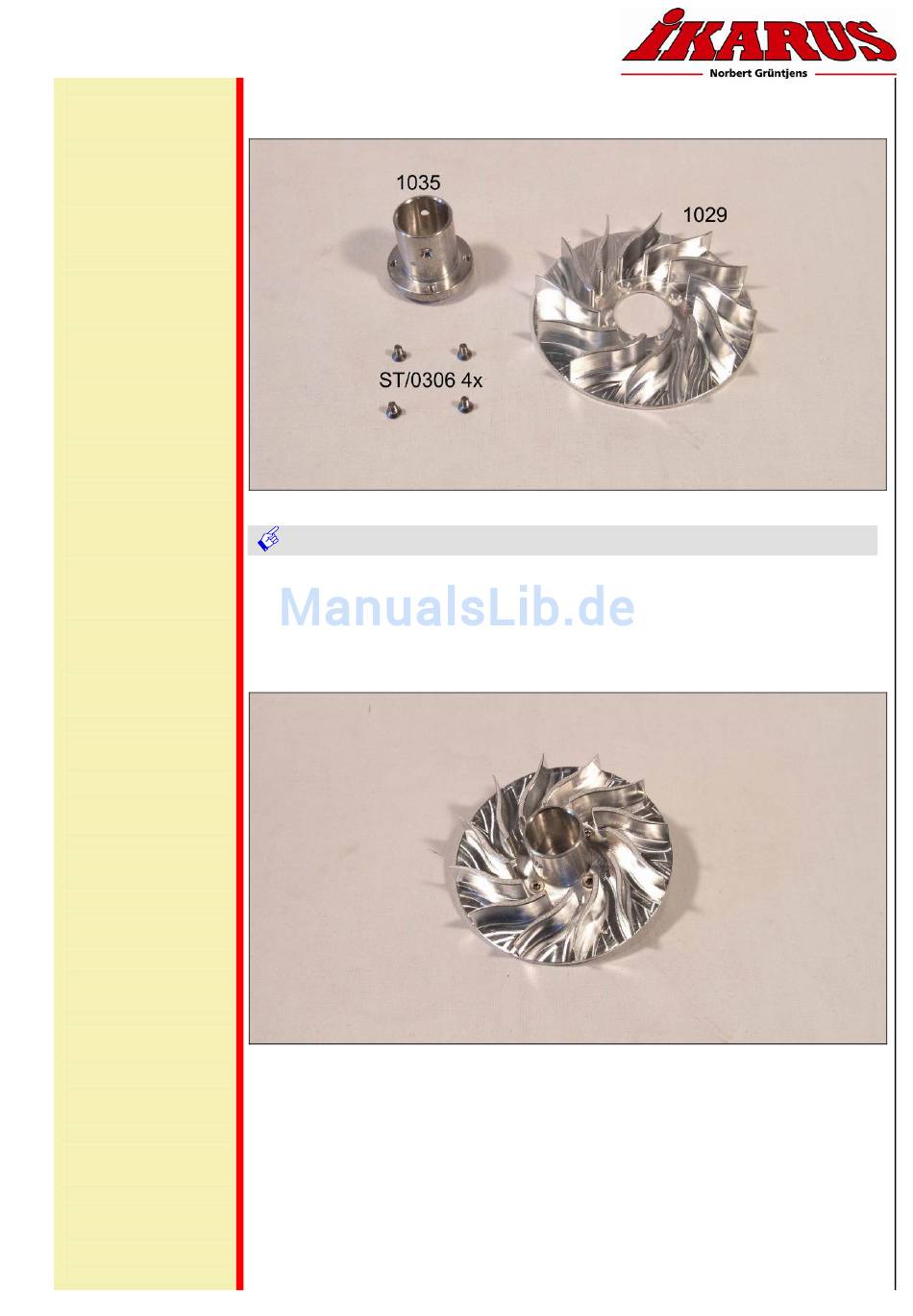

Bild zeigt Einzelteile der Lüfterradeinheit
Bild zeigt fertig vormontierte Lüfterradeinheit
Vision 90 Pro - Bauanleitung - Seite 48
