BAUGRUPPE XXIV
Leitwerk – Baustufe 3
Spanne Heckriemen, richte Seitenleitwerk (damit auch den Heckrotor) und
Höhenleitwerk am Chassis aus.
Spanne nun den Heckriemen, in dem Du das gesamte Heck nach hinten ziehst. Der
Heckriemen sollte aber wirklich straff gespannt sein. So straff, das Du den Heckriemen
nicht mehr von der Riemenführungsrolle (1014) wegdrücken kannst. Du kannst ruhigen
Gewissens einen Freund oder Bekannten fragen ob er nicht einmal recht kräftig an
einer Seite eines Hubschraubers ziehen möchte. Denn mit vereinten Kräften werdet ihr
die korrekte Riemenspannung schaffen. Wir hoffen so den Passus „straff" verständlich
definiert zu haben.
Bevor Du nun die Klemmung der Heckrohrhalter (1003) festziehst, richte das
Seitenleitwerk am Chassis aus. Es muss exakt parallel zur Hauptrotorwelle ausgerichtet
sein. So wird automatisch gewährleistet dass der Heckrotor im Rechten Winkel zur
Hauptrotorwelle arbeitet.
Ist nun das Heckrohr ausgerichtet und fixiert (und auch der Schweiß von der Stirn
gewischt☺) wird das Höhenleitwerk ausgerichtet. Es muss exakt im rechten Winkel zum
Seitenleitwerk, somit parallel zu den Chassis Seitenplatten (1004) liegen. Nun ziehe
auch die noch lockere Schraube am Höhenleitwerk fest. Vergiss nicht diese Schraube
zu sichern.
Ausrichtung des Hecks

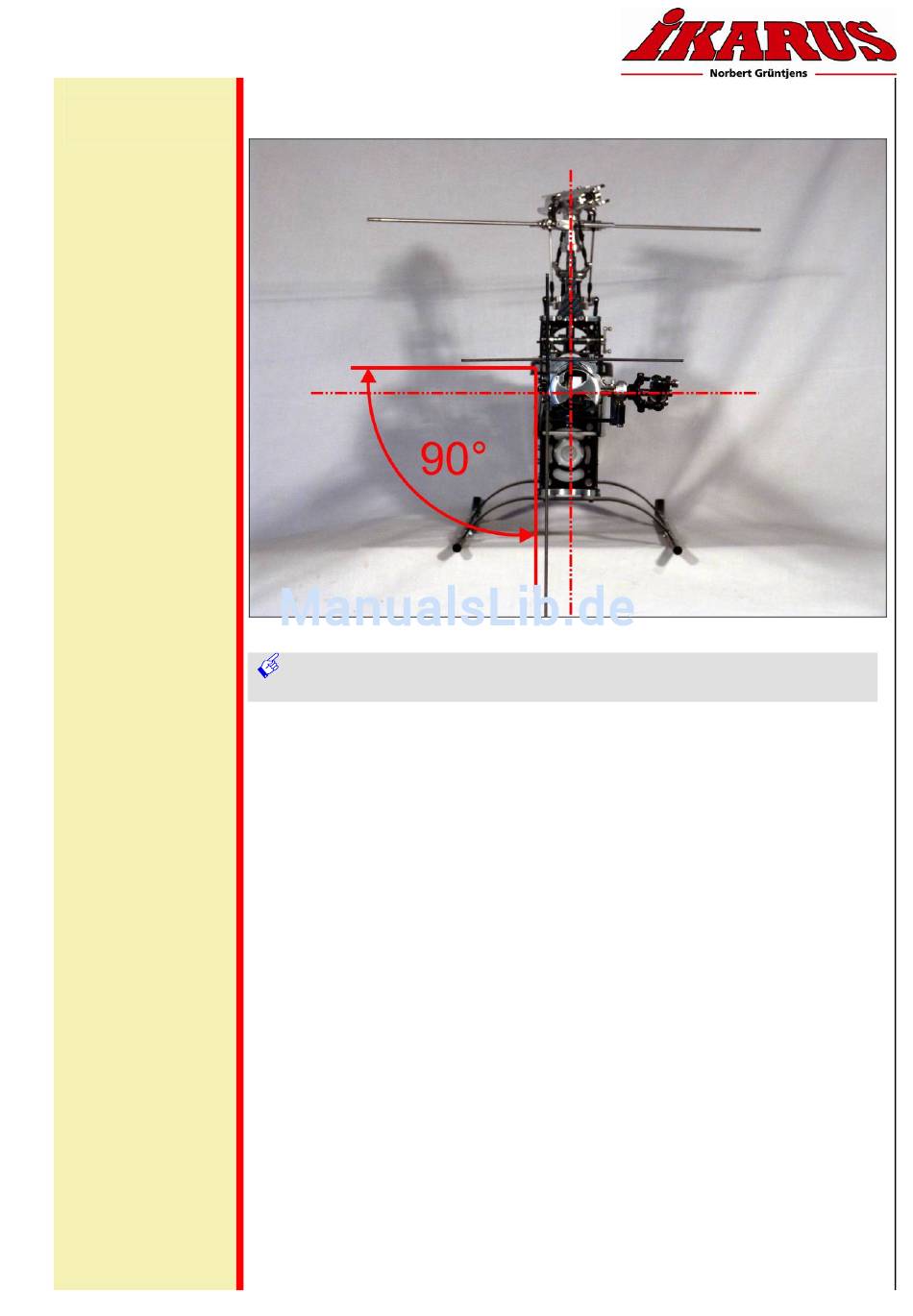

Bild zeigt ausgerichteten Heckrotor
Vision 90 Pro - Bauanleitung - Seite 136
